轨行式承载框架轮组支撑结构

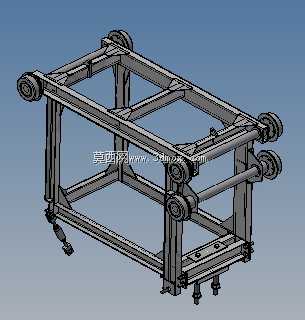

　　该结构为轨行类设备的核心承载机架，主要应用于厂区固定轨道输送线、仓储巷道转运设备、轻型巡检轨行装置的基体承载场景，作为整套轨行设备的安装基体，承担上部搭载功能模块的全部载荷，同时通过配套轮组实现沿预设轨道的平稳走行。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架式构型，摒弃了整块板材铣削的厚重方案，在保证整体结构刚度的前提下尽可能降低自重，框架的主纵梁、横梁均采用等截面矩形型材，拼接节点处采用满焊工艺处理，避免长期受交变载荷出现焊缝开裂的问题。框架上下两层的平行度在设计阶段做了严格公差约束，上层平面用于安装各类搭载的功能组件，不管是搭载检测传感模块、物料承载托盘还是小型作业执行机构，都能保证安装基准的平面度要求，

　　不会因为机架变形导致上部组件的工作精度下降。下部预留的安装支脚结构，一方面用于设备非走行状态下的落地支撑，另一方面可搭配可调式地脚组件，在设备离线检修、静态调试时实现整体调平，不需要额外搭建支撑工装。分布在框架两侧的四组走行轮，采用对称式布置，轮体的型面匹配常用的轻型工字钢轨道或方钢轨道的接触面，轮组的安装座与框架主梁采用螺栓连接加定位销的固定方式，既保证轮轴的同轴度公差，也方便后期轮体磨损后的快速更换，不需要对整个框架做拆解维修。设计时对轮组的轮距做了标准化适配，可直接对接多数厂区现有轻型轨道的轨距参数，不需要对原有轨道做改造即可直接上线使用。框架内部的斜向加强筋布置，是通过有限元受力仿真后确定的位置，

　　主要抵消设备走行启停时的纵向惯性力，以及过轨道接头时的冲击载荷，避免框架长期受冲击出现侧向变形。从安装边界来看，整体框架的宽度方向尺寸控制在常规巷道的通行宽度范围内，不会在走行过程中与巷道两侧的固定设施发生剐蹭，高度方向预留了上部模块的安装空间，同时保证整体重心落在轮组的支撑多边形范围内，即使走行过程中出现小幅晃动也不会发生侧翻。底部的支撑脚伸出长度经过核算，在轮组脱离轨道时，支撑脚可平稳接触地面，且不会与轨道结构发生干涉。框架上预先加工的多组安装孔位，采用通用的孔距标准，可适配不同规格的上部搭载组件，不需要二次打孔加工，降低现场安装的工作量。轮组内部预留了轴承安装位，采用密封式深沟球轴承，可适应厂区多粉尘的工况，

　　减少日常维护的润滑频次。整个结构没有多余的冗余设计，所有型材的壁厚选择都经过载荷校核，在额定承载范围内，框架的最大变形量控制在千分之一以内，完全满足轻型轨行设备的刚度要求，不会因为机架变形导致轮组卡轨、运行阻力增大的问题。在实际应用中，这类框架结构可直接作为各类轨道巡检设备、轻型物料转运小车、轨道式作业平台的基体使用，设计人员只需要根据自身的搭载需求在上层平面加装对应的功能模块即可，不需要重新设计走行承载部分，可大幅缩短非标轨行设备的开发周期。
