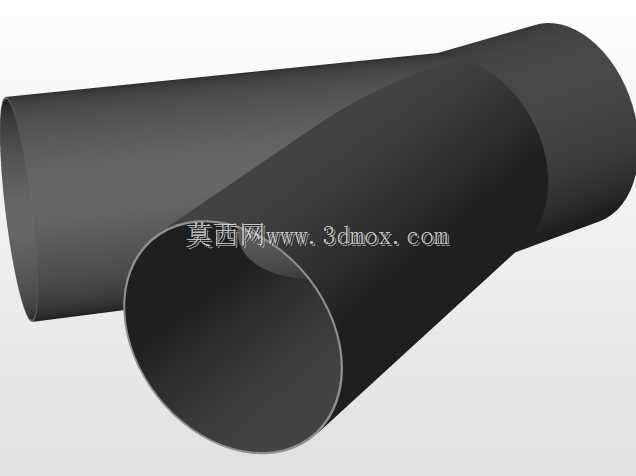

45度斜接等径圆管拼接结构设计

　　在工业管路布设、通风管网搭建、流体输送系统改造等现场场景中，经常会遇到管路需要以固定角度转向衔接的需求，这类等径45度斜接圆管结构，就是针对这类场景开发的标准化衔接构件。不同于常规90度弯头的直角转向，45度斜接的结构能让管路转向过程更平缓，有效降低流体在转向位置的局部阻力损失，不管是输送低压气体、常规液态介质，还是作为除尘系统的通风管道，都能减少介质在转角处的涡流堆积，降低管路运行过程中的振动与噪音。从设计思路来看，这类斜接结构没有采用一体铸造成型的弯头方案，而是采用两段等径直管斜切后拼接成型的方式，一方面能降低非标管路的加工成本，现场施工时可以根据实际布设长度直接裁切标准直圆管，按照固定斜角切割后完成焊接拼接，

　　不需要单独开模制作异型弯头，尤其适合小批量、定制化的管路改造项目；另一方面，斜切拼接的接缝位置处于管路的斜向截面，相比直角对接的焊缝，受力分布更均匀，在管路承受内部压力或者外部轻微载荷时，焊缝位置的应力集中系数更低，能提升管路整体的结构强度。在外形尺寸与安装边界上，该结构两段圆管的内径、外径完全一致，拼接后两段管路的轴线夹角为45度，斜接面的切割角度经过精准计算，拼接后两段管的内壁完全对齐，不会出现内壁错边导致的介质滞留或者流道突变问题。安装过程中，只需要保证两段管的斜切面完全贴合，对接后两段管的同轴度偏差控制在管路安装的标准公差范围内，就可以完成焊接或者法兰衔接，不需要额外的转接配件。实际应用中，这类结构除了常规的工业流体管路，

　　还会用在车间除尘的吸风管路、建筑通风的排风管道、小型设备的排气通道等场景，因为45度的转向角度既可以完成管路方向的调整，又不会占用过多的安装空间，相比大曲率半径的弯管，在狭小的设备安装空间内布设更灵活。设计这类结构的三维模型时，需要重点控制斜切面的角度精度，保证两段管拼接后轴线夹角的误差在允许范围内，同时要确保圆管的壁厚均匀，斜切后端口的椭圆度偏差符合管路焊接的工艺要求，避免拼接时出现缝隙过大或者错边量超标的问题。另外，在不同的应用场景下，还可以根据实际输送介质的特性调整圆管的壁厚，比如输送带有一定压力的液体介质时，适当增加管壁厚度，提升结构的承压能力；如果是用于通风除尘的低压管路，可以采用较薄的管壁，降低整体结构的重量，

　　方便现场吊装与安装。这类斜接结构的建模过程不需要复杂的曲面造型，核心是准确计算斜切截面与圆管轴线的夹角，保证拼接后两个管段的结合面完全重合，没有缝隙或者错位，同时在结合面位置可以根据工艺需求预留焊接坡口的尺寸，方便后续加工时直接开坡口焊接，减少二次加工的工作量。在管路系统的整体布局中，这类45度斜接结构可以和其他标准直管、法兰、阀门等配件直接衔接，不需要定制特殊的转接头，能大幅缩短管路安装的施工周期，降低项目的整体成本。对于现场施工人员来说，这种拼接式的斜接结构比成品弯头的适配性更强，当现场实际测量的管路角度出现微小偏差时，可以通过微调斜切面的切割角度进行适配，而成品弯头的角度是固定的，遇到角度偏差时就需要额外增加调整段，反而会增加管路的接头数量，提升泄漏风险。从流体力学的角度来看，45度斜接的管路转向，其局部阻力系数远低于直角弯头，虽然比大半径弯管的阻力系数略高，但在安装空间受限的场景下，是兼顾安装空间与流阻性能的最优选择，尤其是在风速较高的通风管路或者流速较快的液体管路中，平缓的转向能减少介质对管壁的冲刷，延长管路的整体使用寿命。
