传感器配套防护安装固定基座结构

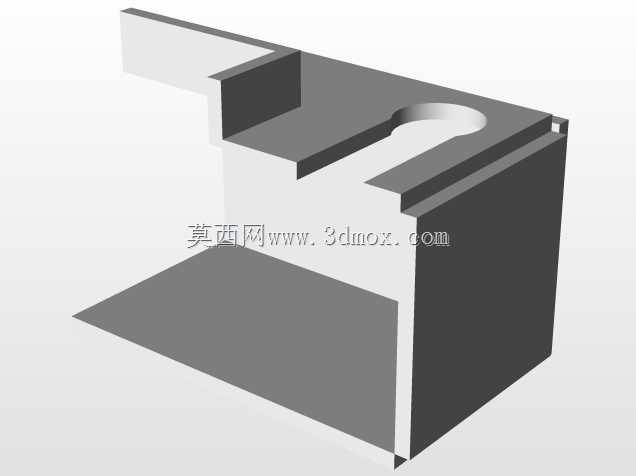

　　在工业现场传感检测工位的布局中，外露安装的检测传感器常面临工位碎屑飞溅、冷却液喷淋、外力磕碰的损伤风险，这类防护固定基座的核心作用，就是为嵌入式安装的传感器提供稳定安装基准的同时，构建物理防护屏障，隔绝工位环境中的干扰因素，保障检测精度与元件使用寿命。从结构设计逻辑来看，该基座采用L型一体化块式结构，摒弃了多件拼接的装配形式，整体通过整块型材铣削加工成型，不存在拼接缝隙带来的装配公差累积，也避免了多件连接位置的松动隐患，在长期受设备振动影响的工位上，能长期保持安装基准的位置精度，不会因为连接松动导致传感器检测位偏移。基座的竖直立面用于贴合设备机架的安装面，立面与水平承载面的垂直公差控制在0.02mm以内，

　　保证传感器安装后检测方向与预设工位的对位精度，水平承载面上开设的半开放U型安装槽，是针对圆柱型传感器的安装位设计，槽体内径与常用的圆柱型接近开关、光电传感器外径匹配，传感器嵌入槽内后，槽体侧壁可以从三个方向包裹传感器主体，仅保留检测端面朝向待检测工位，既可以阻挡侧向飞溅的切屑、切削液直接冲击传感器壳体，也能避免工位上移动的工件、工装意外剐蹭到传感器接线位置。不同于全封闭的传感器防护套，该基座的U型槽采用半开放设计，一方面是方便传感器的快速拆装更换，维护时不需要完全拆解基座，只需要松开传感器顶部的锁紧顶丝，就可以从开放侧将传感器抽出更换，大幅缩短工位维护停机时间；另一方面，半开放结构可以预留传感器接线的走线空间，

　　传感器尾部的连接线可以顺着开放槽位引出，不需要在基座上额外开设穿线孔，简化加工工序的同时，也避免了穿线孔边缘磨损线缆外皮的隐患。基座的水平承载面延伸出的挡边结构，高度略高于传感器安装后的顶面高度，可以在传感器上方形成遮挡，防止工位上方掉落的细小零件、切屑直接砸在传感器检测端面上，同时挡边的内侧做了15度的倒角处理，不会遮挡传感器的检测光束或者检测探头的感应范围，保证检测信号的正常收发。从安装边界来看，基座整体的安装孔位设置在竖直立面的四个边角位置，采用沉头孔设计，安装螺丝锁紧后螺丝头不会突出立面表面，保证基座与机架安装面可以完全贴合，不会出现安装间隙；基座的整体外轮廓尺寸适配多数自动化产线的传感安装工位空间，水平方向的总长度控制在120mm以内，竖直方向高度不超过80mm，厚度方向尺寸控制在60mm，不会占用过多的工位安装空间，即使在排布密集的多传感器检测工位上，也不会和相邻的传感器、工装结构产生干涉。在实际应用场景中，这类基座多用于机床加工工位的工件到位检测、自动化装配线的零件存在检测、物流输送线的物料位置检测等场景，在有切削液、金属碎屑的加工工位上，基座的材质可以根据现场腐蚀环境选择铝合金阳极氧化或者不锈钢材质，表面做硬质氧化处理后，耐磨损、耐腐蚀性能可以满足长期在潮湿、多碎屑环境下的使用需求，不需要额外增加防护罩结构，就可以为传感器提供可靠的防护。设计过程中，特意将基座的所有棱边做了R2的圆角处理，

　　避免安装维护过程中尖锐棱边划伤操作人员，同时也减少了应力集中点，提升基座整体的结构强度，在受到意外外力冲击时，不会因为应力集中出现开裂变形。基座的U型安装槽内壁做了精细的铣削加工，表面粗糙度控制在Ra1.6以内，传感器嵌入后可以和槽壁紧密贴合，提升传感器的散热效率，传感器工作过程中产生的热量可以通过槽壁快速传导到整个基座，再通过与机架连接的安装面散发出去，避免传感器长期在高温环境下工作出现精度漂移。不同于市面上常见的传感器安装支架，该结构将安装固定与防护功能整合为一体，不需要额外搭配防护套、走线槽等配件，单个零件就可以实现传感器的定位、防护、走线引导功能，减少了工位的装配零件数量，降低了装配复杂度，也减少了后续维护过程中需要检查的连接点位，提升整个检测工位的运行可靠性。在安装适配性上，U型槽的开口尺寸可以根据不同直径的传感器做适配调整，不需要改变基座的整体安装尺寸，就可以适配φ12、φ18、φ30等多种常用规格的圆柱型传感器，通用性较强，适合在各类自动化设备的传感检测工位上批量使用。
