带法兰边锥形导流连接结构设计

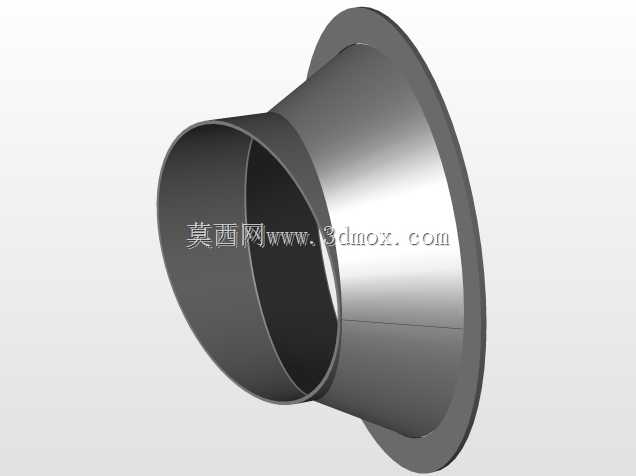

　　在工业传感检测的流体管路配套场景里，这类带法兰边的锥形导流结构是很常见的配套构件，很多接触式流量、压力传感单元的前端安装位，都需要这类结构来完成流道过渡与安装固定，避免流道截面突变带来的紊流干扰检测精度。从实际使用场景来看，这类结构大多安装在传感检测段的前端入口位置，一端通过法兰边贴合在设备外壁的安装基准面上，另一端的直筒段插入管路或者设备壳体的预留安装孔内，锥形段的作用是把上游来流平顺引导到传感检测的核心区域，减少流体在变径位置产生的涡流、滞流区，避免流场扰动带来的检测数据波动。

　　从设计思路上看，整个结构采用等壁厚回转体构型，没有多余的加强筋或者异形凸起，一方面是为了降低流体经过时的阻力，光滑的内外锥面可以让流体顺着锥面平滑过渡，不会在结构表面形成扰流；另一方面回转体结构的加工成型难度更低，不管是采用钣金旋压、注塑还是机加工工艺，都能快速完成成型，壁厚保持均匀也能避免成型过程中出现壁厚不均导致的变形问题。法兰边的外径比锥形段的大端直径留出了足够的安装压紧面，安装时可以在法兰背面加装密封垫片，通过周向均匀布置的紧固件压紧，保证连接位置的密封性能，避免流体从安装缝隙泄漏。直筒段的外径和安装孔采用间隙配合设计，装配时可以顺利插入预留孔位，直筒段的长度刚好匹配安装壁面的厚度，不会伸入管路内部过多干扰流场，也不会因为长度不足导致密封面贴合不到位。

　　从安装边界来看，设计时需要重点匹配几个核心尺寸：首先是法兰边的外径，要覆盖安装孔周边的密封面宽度，同时留出紧固件的安装空间，避免紧固件距离法兰边缘过近导致压紧时法兰变形；其次是锥形段的锥角，这个角度需要结合上下游的流道直径差来确定，锥角过大会导致流道收缩过快，依然会产生局部紊流，锥角过小则会增加整个结构的轴向长度，占用过多安装空间；直筒段的内径和锥形段小端的内径保持一致，保证流道在直筒段没有截面变化，流体进入直筒段后可以保持稳定的流态到达传感检测位置。内外表面的粗糙度要求也需要结合使用场景确定，如果是用于洁净流体或者气体检测的场景，表面粗糙度要控制在较低水平，避免杂质附着在结构表面影响流道通畅；如果是普通工业流体场景，只要保证表面没有明显的凸起、毛刺即可。

　　在实际选型配套时，这类结构的材质选择也需要结合检测介质的特性调整，用于腐蚀性介质检测时需要选用耐腐蚀的材质，用于高温介质场景则要考虑材质的耐温性能，同时法兰密封面的平面度要控制在合理范围内，保证压紧后密封垫片受力均匀，不会出现局部泄漏。整个结构没有活动部件，属于静态安装的导流连接件，可靠性很高，只要安装时压紧力均匀、密封垫片选型匹配，基本不需要后期维护，能长期保证流道的平顺性，为传感单元提供稳定的检测流场环境。很多刚接触传感配套结构设计的工程师容易忽略这类导流结构的锥角设计，直接采用直角变径的结构，结果导致现场检测时数据波动大，排查很久才发现是流场扰动的问题，这类锥形导流结构看似简单，实则对检测精度的影响非常直接，设计时需要结合实际管路的流速、介质特性反复调整锥角和过渡圆角，才能达到最优的导流效果。
