车载索波特马达配套安装支架结构

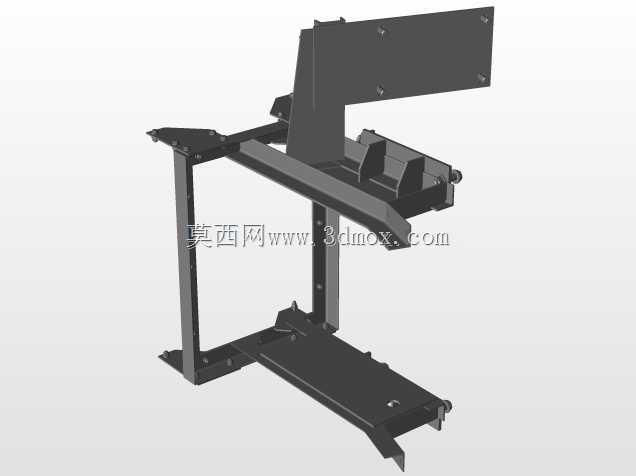

　　这套支架结构是车载场景下为索波特马达配套设计的安装承载构件，日常在商用车、特种作业车辆的动力辅助单元安装场景中应用较多，主要承担马达的定位固定、运行载荷传导、周边管线避让的核心作用，避免车辆行驶过程中因颠簸、振动导致马达移位、连接松脱甚至结构损坏的问题。从结构设计逻辑来看，整体采用框架式拼接构型，没有采用一体化铸造成型的方案，主要是考虑到车载安装空间的局促性，分体式的板件拼接结构可以在安装时先完成底座与车身安装面的固定，再依次装配侧支撑立板、上部承载托板、马达定位卡板，适配不同车型安装舱内的操作空间限制，不需要预留大尺寸的工装操作余量，现场装配的容错率更高。底部的承载底板采用了带翻边的折弯构型，翻边高度经过匹配计算，

　　既可以提升底板自身的抗弯截面模量，避免长期承受马达静载荷与振动交变载荷出现底板下挠变形，同时底板上预留的多组长圆孔安装位，能够适配不同车型车身安装孔位的公差偏差，不需要在装配现场重新配打孔位，降低现场改装的作业量。侧部的两根立式支撑型材采用矩形截面构型，相比等重量的角钢结构，矩形截面的双向抗弯性能更均衡，能够同时承受车辆加减速、转向过程中产生的纵向、横向惯性载荷，支撑型材与底板、上部托板的连接位置都设置了加强角片，角片采用折弯成型的三角构型，通过紧固件与相邻构件锁紧，避免连接位置出现应力集中导致的焊缝开裂或者紧固件剪切断裂问题。上部的马达安装托板采用了平板加定位挡边的设计，托板表面的安装孔位完全匹配索波特马达的底部安装脚尺寸，

　　挡边高度刚好贴合马达壳体的侧部基准面，安装时只需要将马达推入挡边定位位置，即可完成孔位的自动对中，不需要反复调整马达位置来对齐安装孔，大幅提升装配效率。托板侧部延伸出的附属安装板，是为了预留马达配套的接线端子、滤波模块的安装位置，避免外接元件悬空布置导致的接线端拉扯断裂问题，附属板上的预留孔位同时兼顾了线束扎带的固定点，能够将马达的动力线、信号线沿着支架构件规整布线，避免车辆行驶过程中线束与周边构件摩擦破损。从安装边界尺寸来看，整体结构的横向宽度控制在车载安装舱的常规预留宽度范围内，竖向高度没有超出马达本体的顶部高度，不会额外占用上部的管线布置空间，纵向深度适配马达本体的安装长度，

　　后侧预留的30mm间隙刚好满足马达尾部散热空间以及接线操作的空间需求，不会出现安装后无法插拔接线端子的问题。结构的所有外露板件边缘都做了倒角处理，避免装配过程中划伤操作人员或者划破线束绝缘层，所有紧固件的安装位置都预留了足够的扳手操作空间，不需要使用特殊的异形工装即可完成全部装配作业。在载荷校核层面，整体结构按照车辆行驶过程中3倍重力加速度的振动载荷做了强度冗余设计，所有板件的厚度选型都经过受力仿真验证，在最大载荷工况下的结构变形量控制在0.2mm以内，完全满足马达运行时的安装平面度要求，不会因为支架变形导致马达输出轴的同轴度偏差超出允许范围，进而引发的马达运转异响、轴承磨损过快等问题。另外支架表面采用了电泳加喷塑的表面处理工艺，能够适应车载场景下的潮湿、盐雾、温差变化大的使用环境，避免长期使用出现锈蚀导致的结构强度下降问题，所有连接紧固件都采用防松垫圈加螺纹胶的防松设计，应对车辆长期行驶的振动工况，避免紧固件松脱失效。
