管架式承载安装焊接机架结构设计

　　这款管架式焊接承载机架，最初是针对户外小型传感监测设备的户外安装需求开发的结构件，日常在野外气象监测站、厂区边界环境监测点、管线分布式传感布设点位都能见到这类结构的实际应用，核心作用是为传感检测单元、配套供电模块、信号传输组件提供稳定的安装载体，同时抵御户外风载、轻微外力碰撞带来的结构形变，保障内部传感元件的检测精度不受安装结构形变干扰。

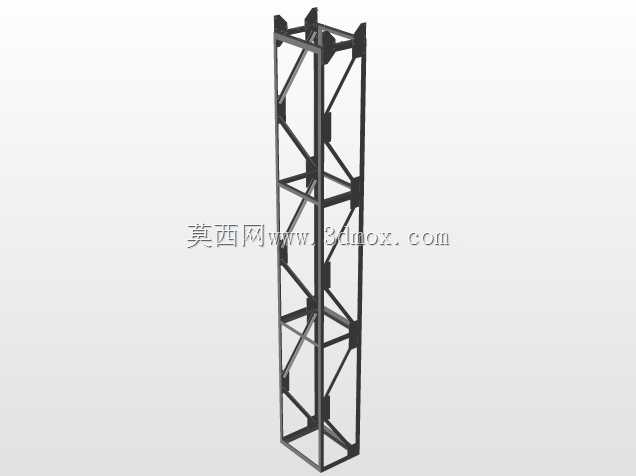

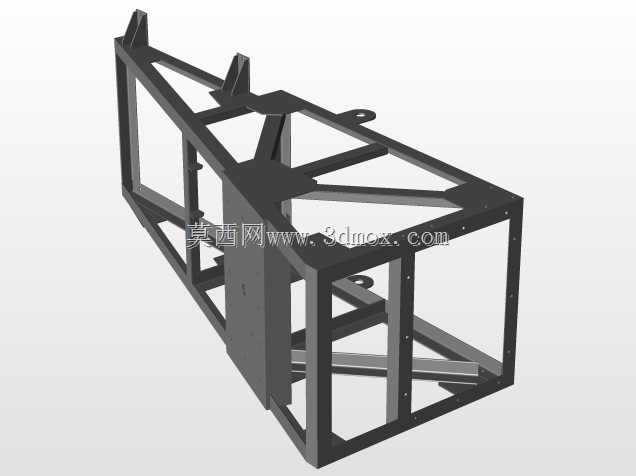

　　从实际使用场景的需求倒推设计逻辑，这类机架首先要平衡自重与结构刚性的矛盾，毕竟很多野外布设点位没有大型吊装设备，需要2-3名现场作业人员完成搬运与安装，因此整体框架采用矩形钢管拼焊的结构形式，主受力边选用壁厚3mm的4040标准矩形管，斜向加强筋选用2mm壁厚的2040矩形管，在控制整体重量的前提下，通过三角形加强结构的布局，避免框架受侧向力时出现平行四边形形变。框架的一端设计有收窄的三角延伸段，这个位置是用来固定传感检测的探头组件，收窄结构一方面可以减少迎风面积，降低强风环境下机架承受的风阻弯矩，另一方面能让探头的检测面避开框架本体的遮挡，保证检测信号的收发不受金属构件干扰。

　　框架主体的箱型段内部预留了三层安装位，每层都在对应钢管侧壁预冲了M6的安装螺纹孔，孔位按照常规工业传感模块、小型蓄电池、信号传输终端的通用安装尺寸排布，现场安装时不需要二次打孔，直接用标准螺栓就能完成内部组件的固定，大幅缩减现场作业的时长。框架外侧预留的两个带孔吊耳，一个位于框架上部靠近三角段的位置，用于安装时的整体起吊，另一个位于框架侧部，用于安装完成后穿装钢缆，将机架与地面预埋的锚点做斜拉固定，应对沿海或者高海拔区域的强风工况。

　　设计过程中特意规避了完全封闭的箱型结构，所有侧面都预留了足够的镂空间隙，一方面是方便内部组件的接线与后期维护，作业人员不需要完全拆解机架就能伸手完成线路调整与元件更换，另一方面镂空结构能让自然风顺利穿过框架，减少风阻的同时，也能避免机架内部积水积灰，延长内部电子元件的使用寿命。框架所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐毛刺，避免现场安装时划伤作业人员，整体焊接完成后做了抛丸喷塑的表面处理，能适应户外高湿、高盐雾的使用环境，减少锈蚀带来的结构强度衰减。

　　从安装边界来看，这款机架的底部安装面采用平面度公差0.5mm的铣削加工处理，四个角点预留了M12的地脚安装孔，孔位间距适配常规的水泥浇筑基座尺寸，不管是在硬化地面做膨胀螺栓固定，还是在野外做预制水泥基座预埋安装，都能直接匹配安装尺寸，不需要现场重新配打孔位。框架的整体宽度控制在450mm以内，长度控制在1200mm，高度控制在350mm，这个尺寸刚好能放入常规的工程皮卡车货箱，转场运输时不需要额外做超限处理，适配野外作业的运输条件。

　　在结构强度校核阶段，针对这类机架的实际受力情况，重点做了三个方向的静力学仿真：首先是垂直方向150kg的均布载荷校核，模拟内部装满组件加上积雪覆盖的极端承重情况，确保主框架的最大形变不超过0.2mm，不会因为形变挤压内部元件；其次是侧向12级风载的等效推力校核，确保斜拉固定后框架不会出现倾覆风险，焊接位置的应力集中点应力值远低于管材的屈服强度；最后是运输过程中的振动载荷校核，模拟颠簸路面的随机振动工况，确保所有焊接位置不会出现疲劳开裂，内部安装的组件不会因为机架共振出现松动。

　　很多现场运维人员反馈，之前用的角钢焊接机架，要么自重太大搬运困难，要么刚性不足，大风过后容易出现探头偏移，导致检测数据出现偏差，这款管架式结构在多批次现场应用后，基本没有出现过结构形变导致的检测故障，后期维护时只需要定期检查固定螺栓的松紧度即可，不需要做结构层面的维修更换。框架上预留的多余安装孔位，也方便后期加装扩展的传感组件，不需要重新焊接支架，适配监测点位后期的功能升级需求。
