手动联锁砌块压制成型设备结构

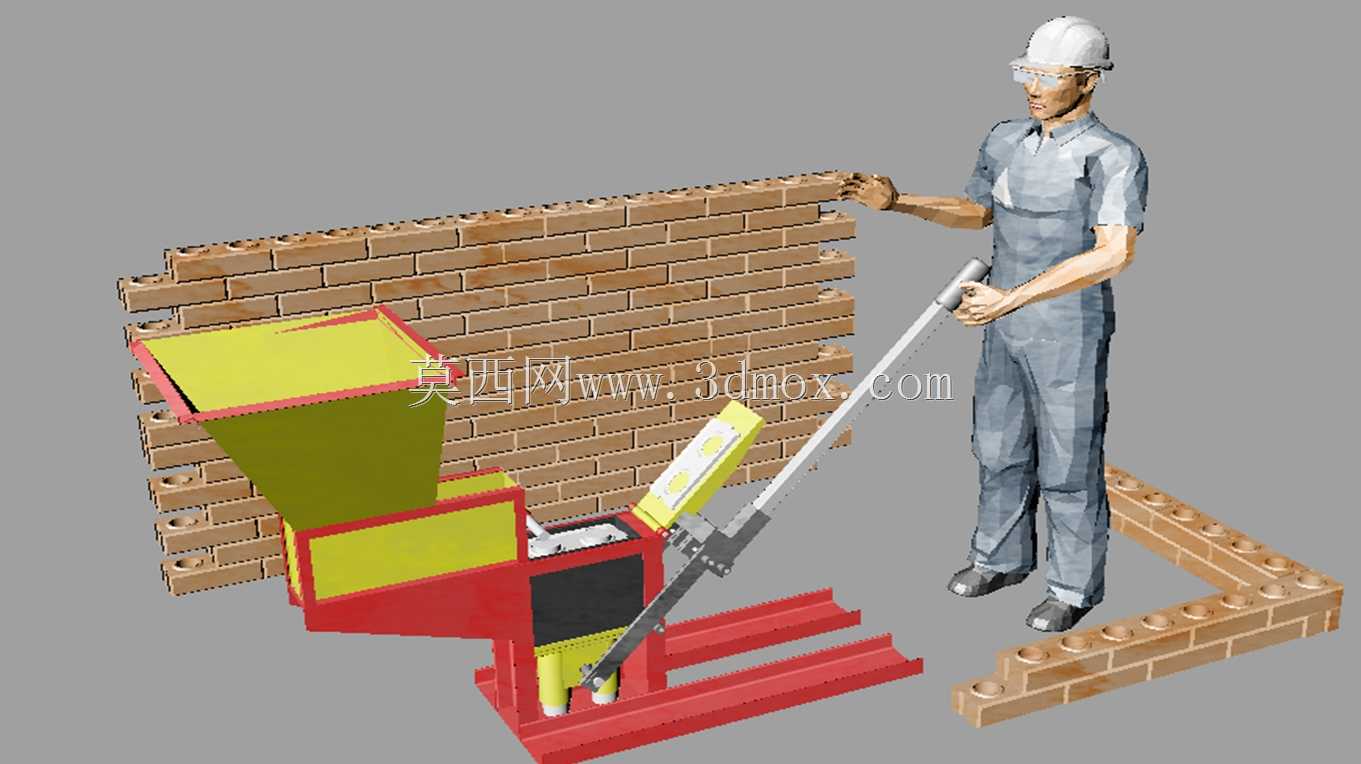

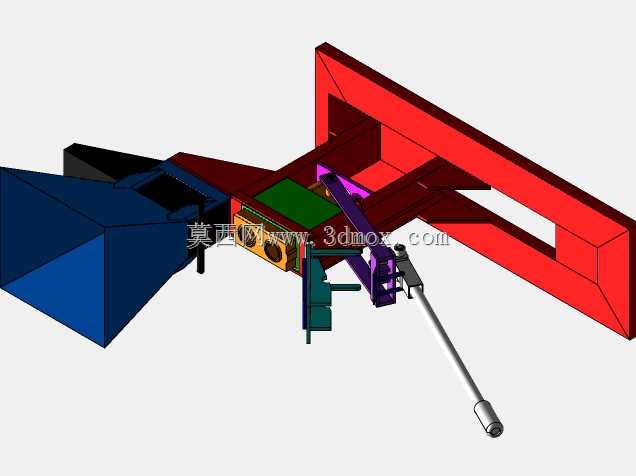

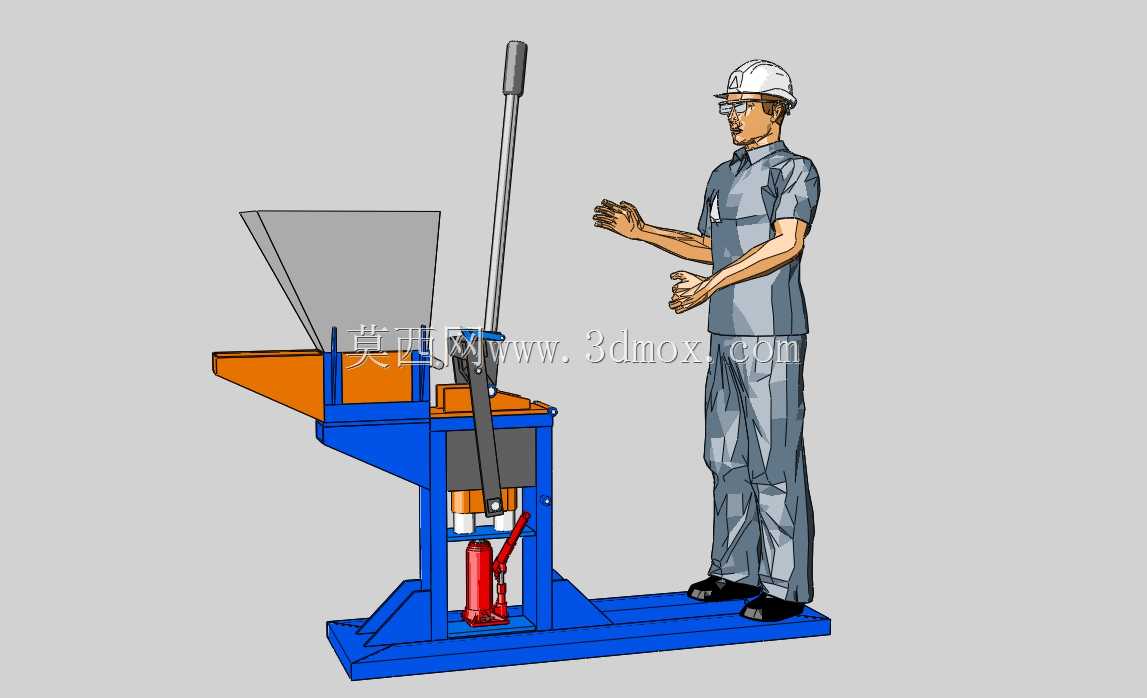

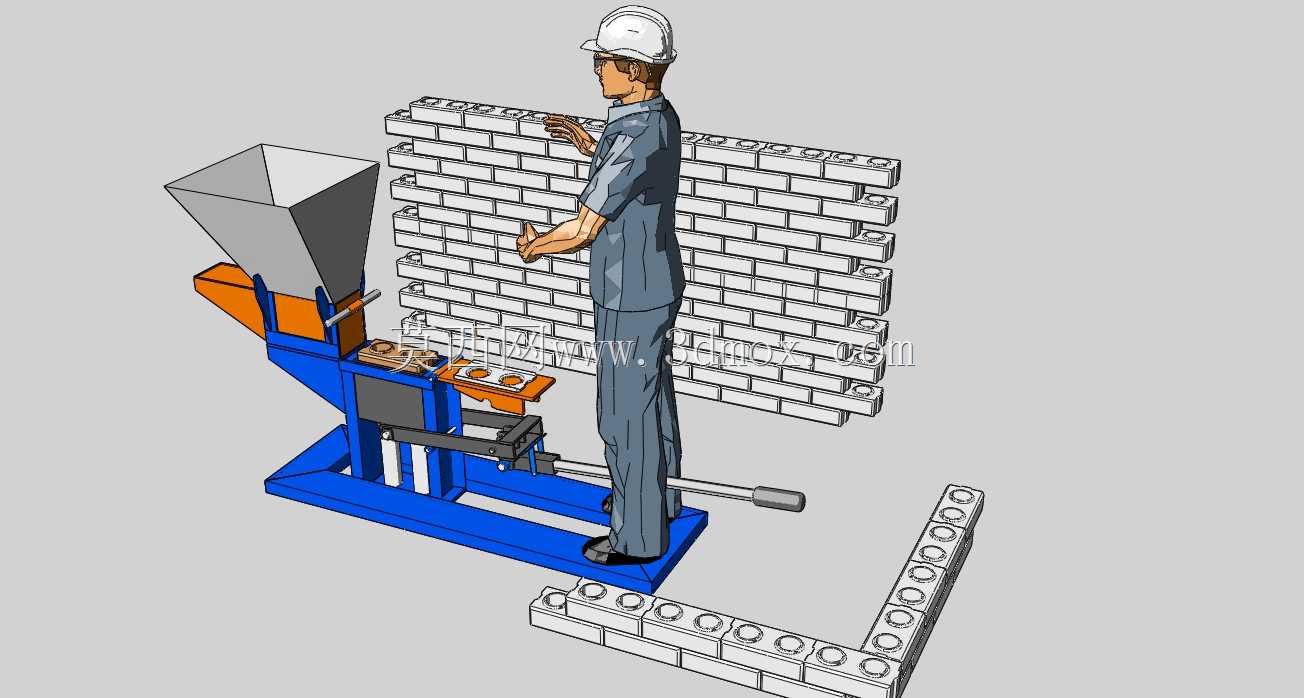

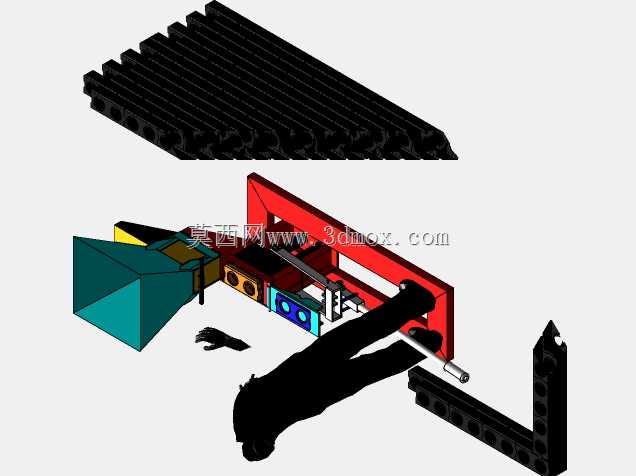

　　这款手动联锁砌块压制设备，主要面向小规模建材生产、乡村自建房施工、步道砖现场加工这类场景设计，无需外接动力源，依靠人力杠杆即可完成砌块压制成型作业，适配无稳定供电的野外施工、零散小型加工点位使用。设备整体采用框架式底座承托结构，底部为矩形空心型钢焊接框架，直接放置在硬化平整地面即可作业，无需额外打膨胀螺栓固定，安装边界仅需预留1.2米长、0.6米宽的操作空间，操作侧预留0.8米的人员站位空间即可满足全流程操作需求，整体外形高度控制在1.1米左右，料斗顶部最高处距地面1.05米，人工添料时无需垫高作业。上部的倒梯形料斗采用倾斜溜料设计，料斗侧壁倾角设置为62度，刚好超过常用混凝土拌合料的安息角，

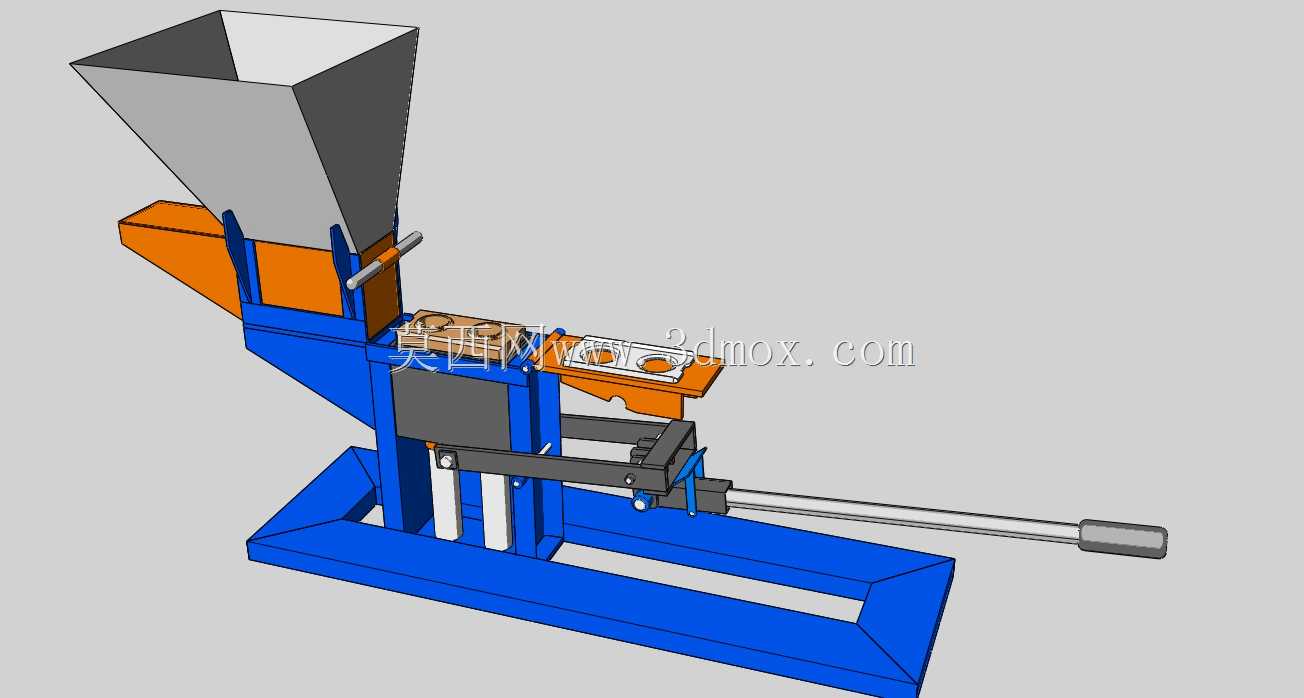

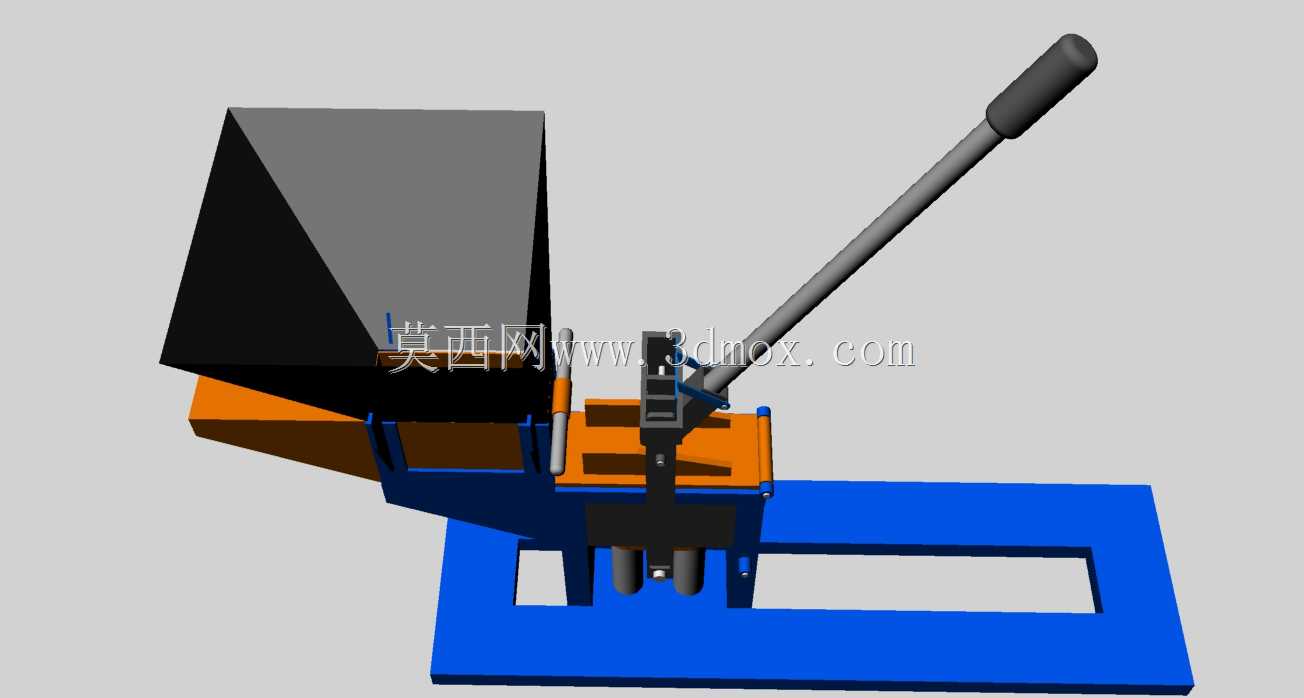

　　拌合料进入料斗后可依靠自重滑入下方成型模腔，无需额外设置振动给料结构，减少易损部件数量。料斗下方设置定量给料闸板，闸板通过侧面的短手柄控制开合，每次开合可向模腔填入固定体积的拌合料，避免填料过多导致压制压力超标、填料不足造成砌块密实度不达标的问题。成型模腔设置在设备中部的滑移工作台上，工作台采用橙色耐磨钢板加工，模腔尺寸适配标准联锁铺路砌块的外形，压制完成后工作台可沿侧向导轨滑出，方便操作人员直接取出成型砌块，同时清理模腔残留的拌合料，滑移行程设置为220毫米，刚好让模腔完全脱离压制工位，取料时不会被上部压头干涉。施压机构采用二级杠杆放大结构，末端的长操作手柄长度为0.7米，人力扳动手柄时，

　　通过中部的连杆机构将力放大传递到垂直压头上，压头下行行程为80毫米，可对模腔内的拌合料施加均匀的垂直压力，保证砌块各部位密实度偏差控制在5%以内，压头与模腔的配合间隙设置为0.8毫米，既不会因为间隙过小出现卡滞，也不会因为间隙过大漏料造成砌块飞边过厚。设备的受力框架全部采用矩形型钢焊接成型，压头导向部位设置自润滑铜套，长期使用无需频繁加注润滑脂，铰接点全部采用带防尘圈的销轴连接，可适应户外多粉尘的作业环境，避免粉尘进入铰接点造成磨损卡滞。操作流程上，操作人员先将拌合好的物料倒入上部料斗，扳动侧面闸板手柄完成模腔填料，推回滑移工作台让模腔对准压头，向下扳动长操作手柄完成压制成型，随后抬起手柄，拉出滑移工作台即可取出成型的砌块，

　　单次作业循环耗时约15秒，单人即可完成全部操作，每小时可生产200块左右的联锁砌块，完全满足小型施工点位的建材需求。设备的所有受力部件都经过受力校核，杠杆机构的力放大比经过反复优化，正常成年男性操作时施加的力即可让砌块达到铺装要求的密实度，无需额外增加配重或者动力装置，整体结构没有复杂的电控、液压部件，故障率极低，日常维护仅需定期清理模腔残留物料、检查销轴磨损情况即可，非常适合缺乏专业设备维护人员的基层施工场景使用。
