倾斜式螺旋给料输送设备结构设计

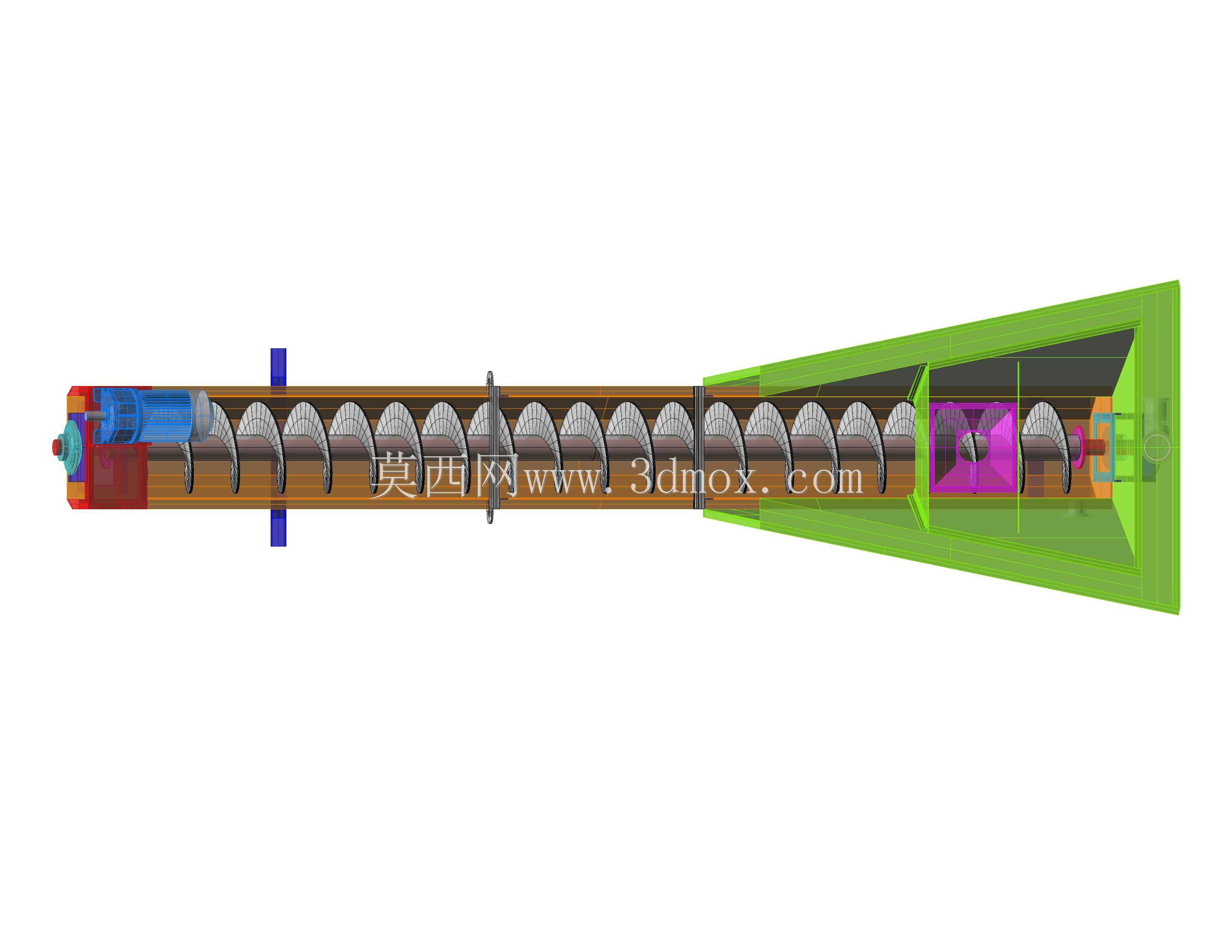

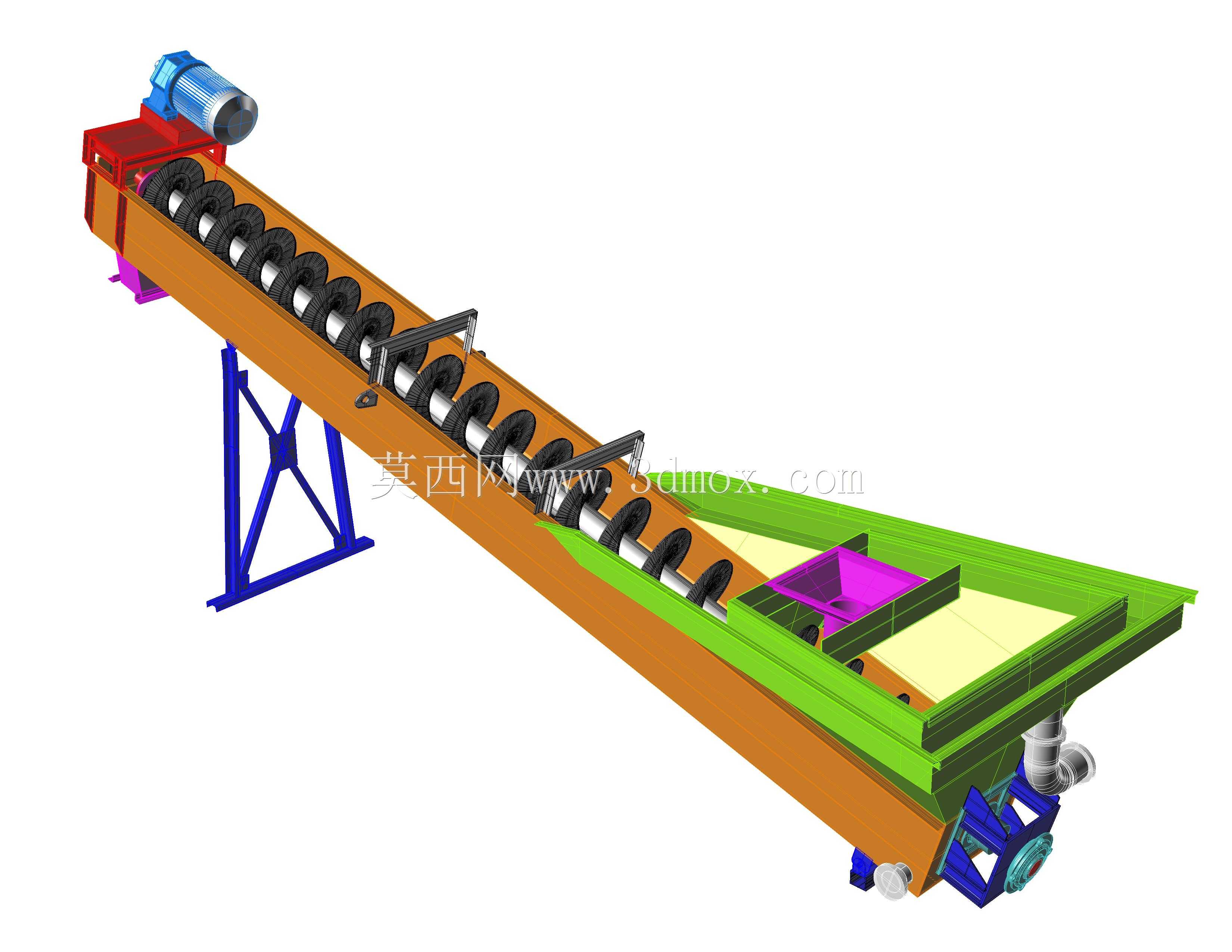

　　在散状物料处理的生产场景里，这类倾斜布置的螺旋输送设备常被用于颗粒、粉状物料的短距离提升与定量给料作业，常见于粮食加工、建材生产、化工原料输送、污水处理固废转运等工况，能够衔接不同高度的生产工序，替代人工完成物料的高程转移，避免物料在转运过程中出现撒漏、扬尘问题。从结构设计逻辑来看，设备整体采用倾斜安装布局，输送槽体为U型截面长槽结构，槽体内部布置连续螺旋叶片轴，上端位置配套驱动电机与减速组件，通过联轴器直接带动螺旋轴转动，依靠螺旋叶片的轴向推力推动槽内物料沿着槽体向上移动，槽体下端设置敞口进料斗，物料可直接从进料斗落入槽体起始端，上端槽体底部设置出料口，物料被推送至端部后依靠自重从出料口排出，进入下一道生产工序。

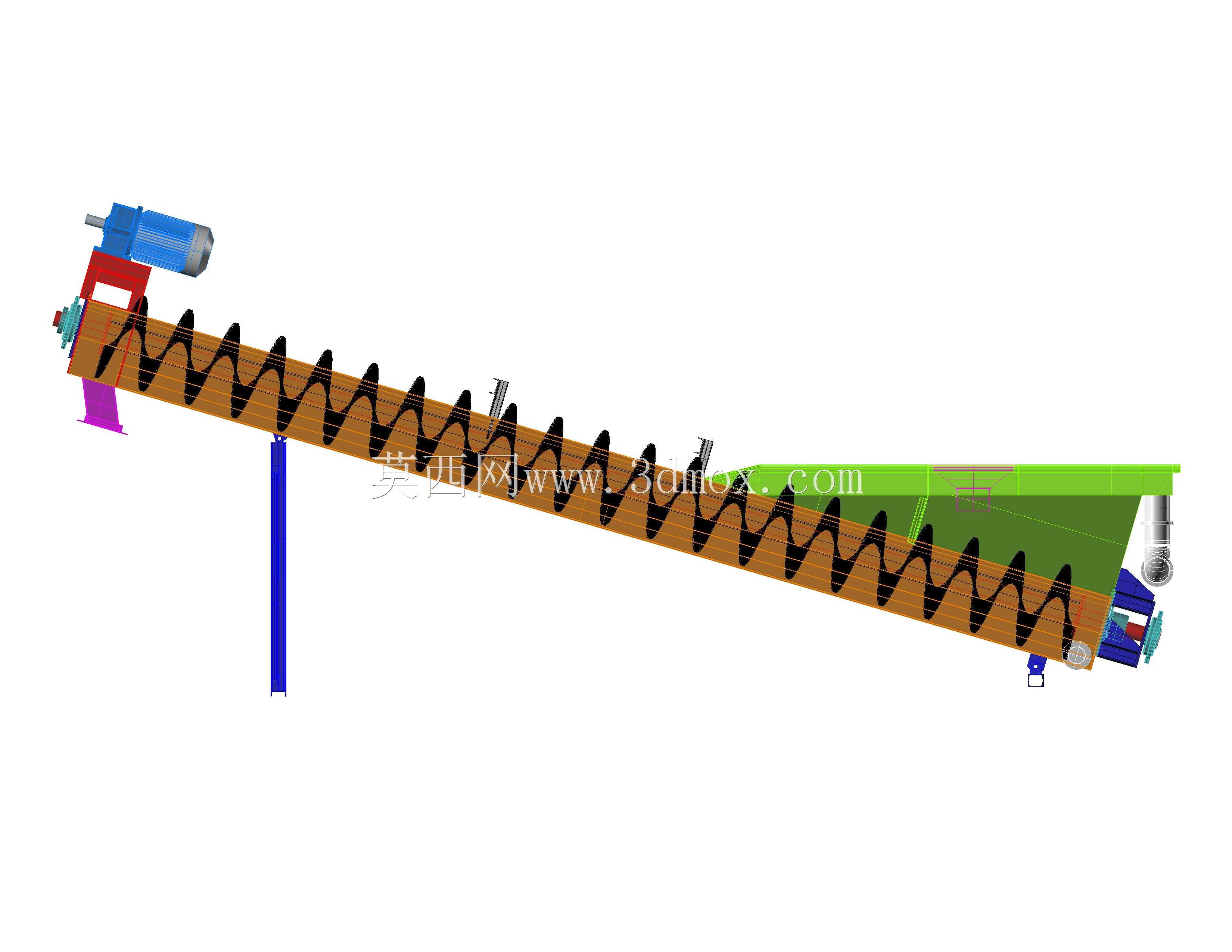

　　设计过程中首先需要确定设备的倾斜角度，通常这类设备的倾斜角度控制在15°到30°区间，角度过大会导致物料受重力作用出现下滑回料，降低输送效率，角度过小则会拉长设备的水平投影长度，占用过多车间安装空间。槽体的截面尺寸需要匹配螺旋叶片的直径，叶片与槽体内壁之间预留3到5毫米的间隙，既避免叶片转动过程中与槽壁发生剐蹭，也能减少间隙残留的物料卡滞风险。螺旋叶片采用等螺距连续焊接结构，针对磨琢性较强的物料可在叶片边缘堆焊耐磨层，提升叶片的使用寿命，螺旋轴的两端采用带座轴承支撑，上端轴承位置设置密封结构，避免粉尘进入轴承造成磨损，下端轴承位置除密封外还设置止推结构，承受螺旋轴转动过程中产生的轴向推力。

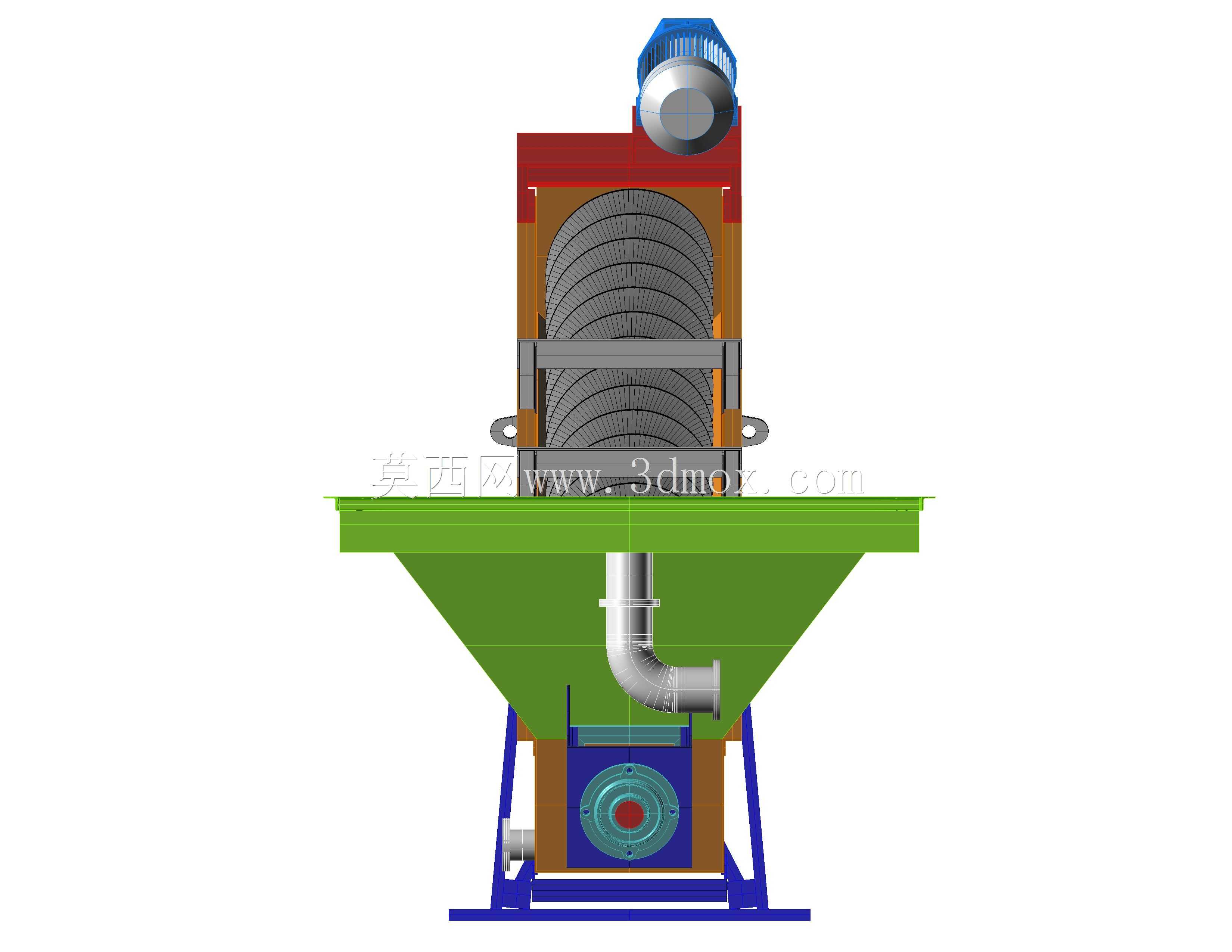

　　设备的支撑结构采用型钢焊接支架，中部支架为X型斜撑结构，能够抵消槽体倾斜布置产生的侧向倾覆力矩，支架底部设置安装底板，可通过膨胀螺栓与地面基础固定，保证设备运行过程中的稳定性。进料斗采用扩口式设计，斗体侧壁设置倾斜导料板，引导物料顺利滑入槽体内部，避免物料在进料位置出现架桥堵料问题，进料斗上方可根据工况需求配套格栅，拦截大块异物进入槽体造成螺旋叶片卡滞。驱动端的电机与减速机采用直连安装方式，减少传动环节的功率损耗，电机位置设置防雨防尘罩，适配车间多尘或者户外临时布置的工况。

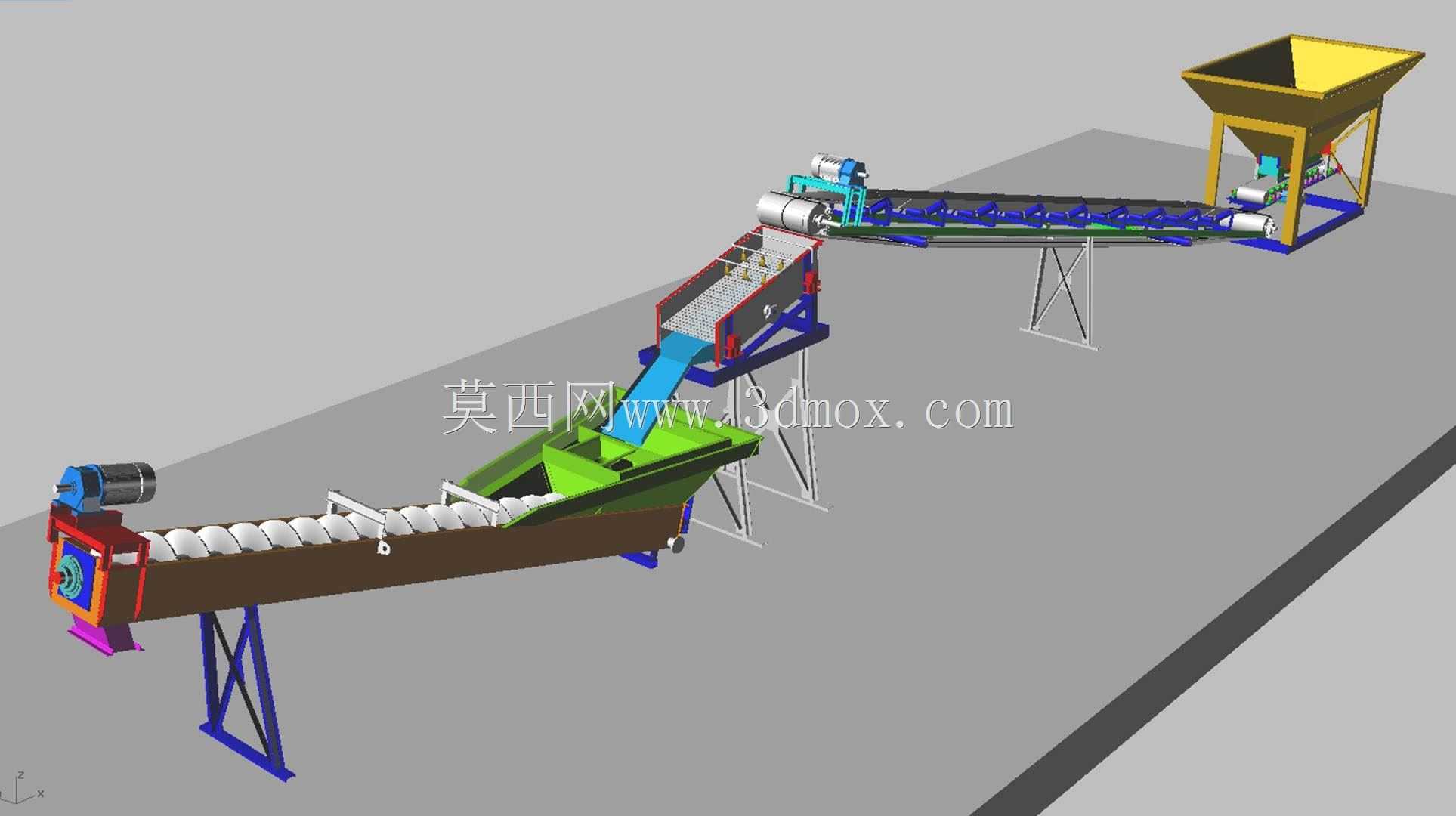

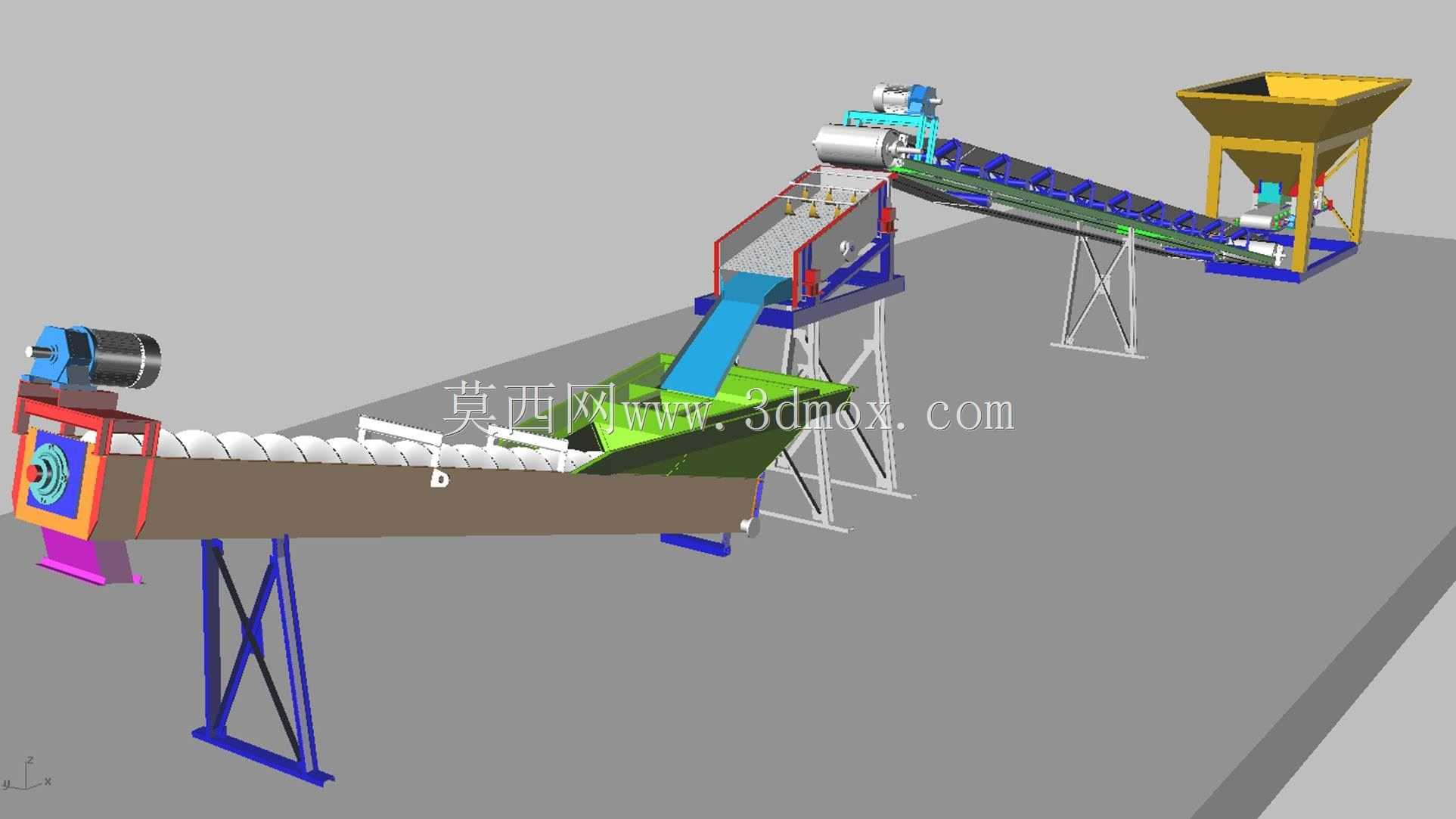

　　从安装边界来看，这类设备安装前需要确认地面基础的承载能力，支架固定位置的地面平整度误差控制在2毫米每米范围内，避免设备安装后出现槽体扭曲变形。设备进料端需要衔接上游出料设备的出料口，保证落料点正对进料斗中心，避免偏载造成螺旋轴单侧磨损，出料端需要与下游接料设备的进料口密封衔接，减少转运过程中的粉尘外溢。设备调试阶段需要先进行空载试运转，检查螺旋轴转动是否顺畅，有无异常异响，轴承部位温升是否在允许范围内，空载运行无异常后再进行负载试运转，逐步调整给料量，观察物料输送状态，确认无堵料、回料问题后即可投入正常使用。日常维护过程中需要定期检查螺旋叶片的磨损情况，轴承部位定期补充润滑脂，检查槽体连接螺栓有无松动，及时清理槽体内残留的结块物料，避免长期残留造成设备启动负载过大。
