手推式球形罐移动作业装置结构设计

　　这款手推式球形罐体移动作业装置，核心采用球形承压罐体作为物料存储单元，这类结构在工程应用中常用来盛装需要短距离转运的液态、半流态介质，常见于车间工位间的切削液补给、小型涂装作业的涂料中转、园林养护的药剂喷施配套储料，也可适配小型工地的防水涂料、粘接剂短途转运场景，相比传统方形储料桶，球形壳体在同等壁厚下承压能力更强，且内壁无直角死角，介质残留量更低，清洗维护的难度也更小。

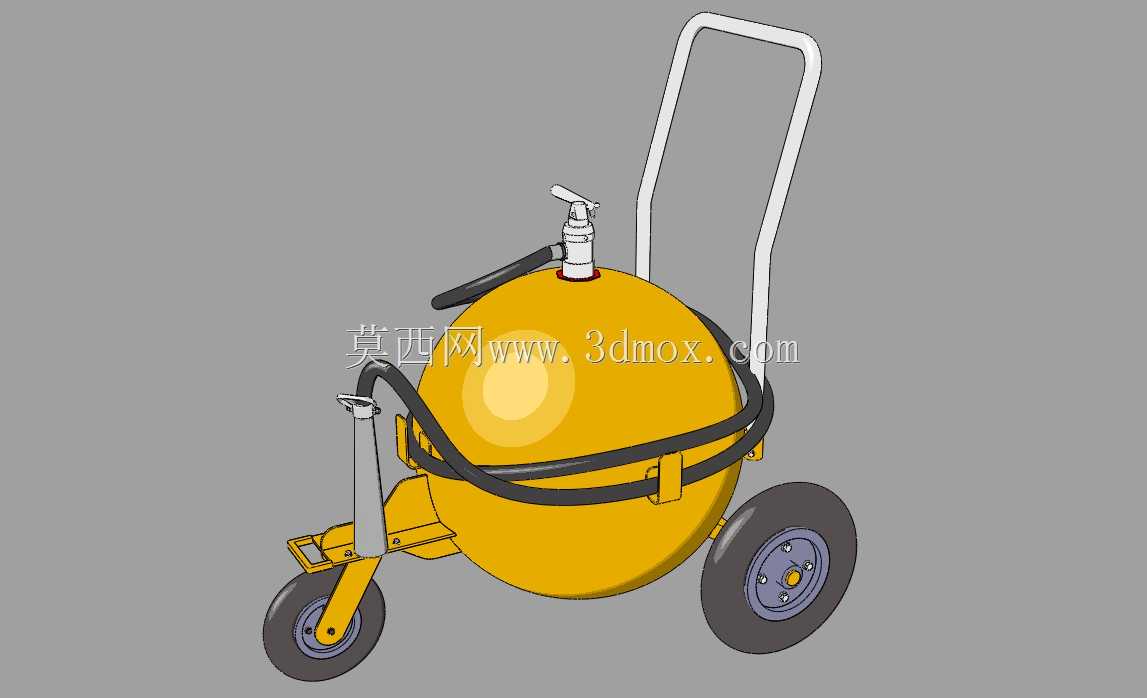

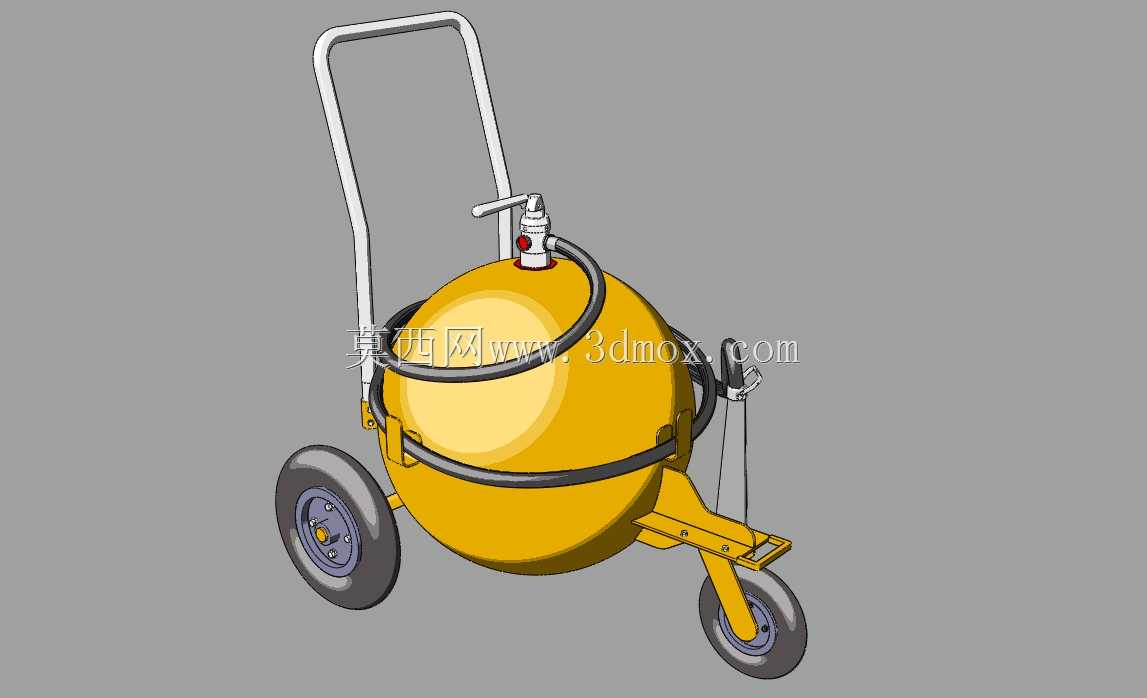

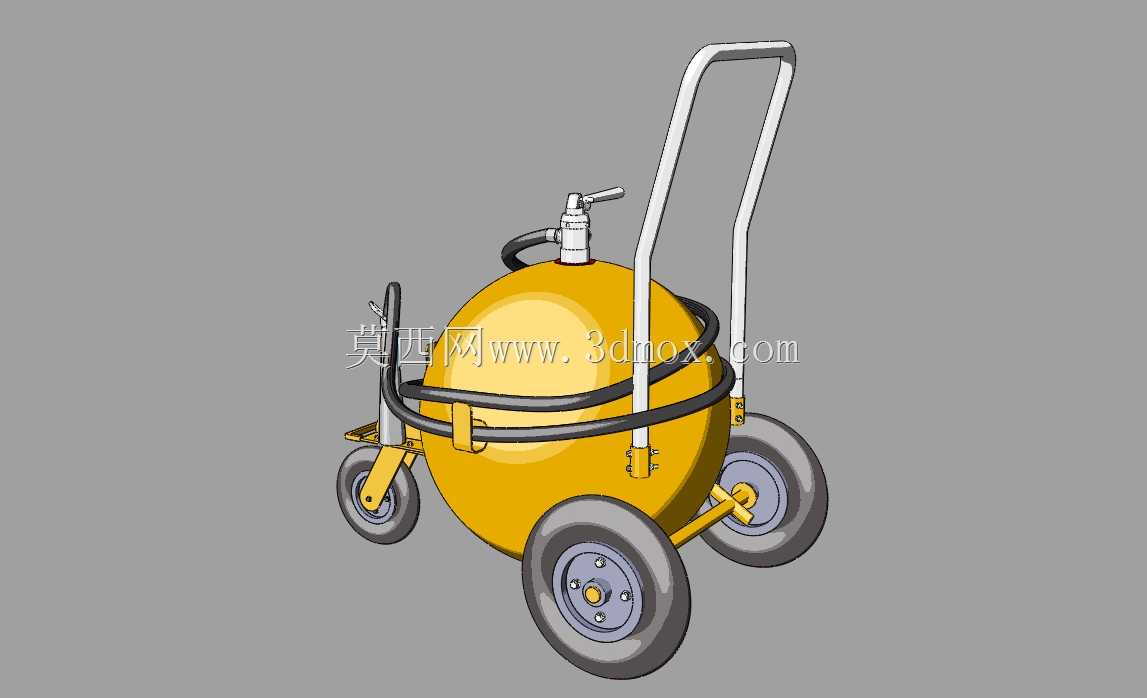

　　从结构布局来看，装置采用三轮支撑布局，后侧为两个大直径充气行走轮，前侧为单只万向转向轮，这种布局在空载和满载状态下都能保持稳定的支撑性，后侧大轮直径适配车间常见的环氧地坪、厂区硬化路面甚至轻度不平整的施工地面，越障能力优于小直径脚轮，前侧万向轮负责转向，配合后侧的U型推把，单人即可完成转向、推移操作，推把高度设置在成年人腰部发力区间，推移时无需过度弯腰，长时间转运作业的操作疲劳度更低。

　　罐体顶部设置手动截止阀作为介质输出控制单元，阀件采用快接式接口设计，可快速对接输送软管、喷枪等外接作业部件，阀件旁设置带防护帽的加注口，加注口口径满足常规桶装介质直接倾倒加注的需求，无需额外加装漏斗。罐体外部环绕两道环形抱紧箍带，箍带采用扁钢弯折成型，通过螺栓锁紧将罐体与下部的车架底盘牢牢固定，箍带与罐体接触位置加装橡胶缓冲垫，避免金属硬接触造成罐体表面防腐层磨损，同时能缓冲推移过程中产生的振动，防止罐体长期受振动出现焊缝疲劳。

　　车架底盘采用型钢焊接成型，后侧轮轴直接固定在底盘两侧的轮架上，前侧万向轮通过螺栓连接在底盘前端的安装板上，所有焊接位置都做了圆角过渡处理，避免应力集中。设计过程中重点核算了满载状态下的重心位置，将球形罐体的球心设置在前后轮轴的支撑区间内，满载推移时不会出现前倾翘头或者后翻的风险，即使在坡度不超过5度的缓坡上停留，也能依靠轮组的摩擦力保持稳定，无需额外设置驻车支撑。

　　尺寸边界方面，装置整体宽度控制在700mm以内，可顺利通过车间常规的800mm宽度通道门，整体长度不含推把突出部分控制在900mm左右，转向半径仅为1.1m，在狭窄的工位间隙、仓库通道内也能灵活转向。罐体的容积根据球形直径核算，常规配置下可容纳200L左右的介质，满载总重量控制在250kg以内，符合单人手推作业的载荷上限，不会出现推移费力的问题。

　　管路布置上，从罐体底部引出的输出软管沿罐体外侧通过管卡固定在箍带上，一直延伸到推把旁的操作位置，操作人员在推移过程中可直接控制输出阀门的开度，无需绕到罐体顶部操作，适配边走边作业的场景，比如车间地面的涂覆作业、厂区绿化带的农药喷施作业，都能实现单人推移同时控制介质输出，作业效率比固定式储料装置提升40%以上。

　　细节设计上，所有外露金属部件都做了防腐涂装处理，罐体外部采用黄色警示涂装，在车间环境下辨识度高，避免作业人员误撞；轮组采用带密封轴承的橡胶轮，滚动阻力小，且轴承自带密封结构，可阻挡粉尘、水汽进入，日常使用无需频繁加注润滑脂，维护周期更长；推把端部套有橡胶防滑套，即使手上沾有油污、水渍也能稳定握持，不会出现打滑脱手的情况。

　　在实际选型适配时，可根据盛装介质的属性更换罐体的密封件材质，比如盛装油性介质时采用耐油橡胶密封，盛装腐蚀性弱酸碱介质时更换为氟橡胶密封，阀件也可对应更换为不锈钢材质，适配不同的作业场景需求。整个装置的结构没有复杂的传动部件，故障率极低，日常仅需检查轮组轴承、箍带螺栓的紧固状态即可，维护成本远低于带动力的转运设备，适合中小型生产车间、户外零散作业场景的短距离物料转运需求。
