手动龙门式液压压装作业设备结构

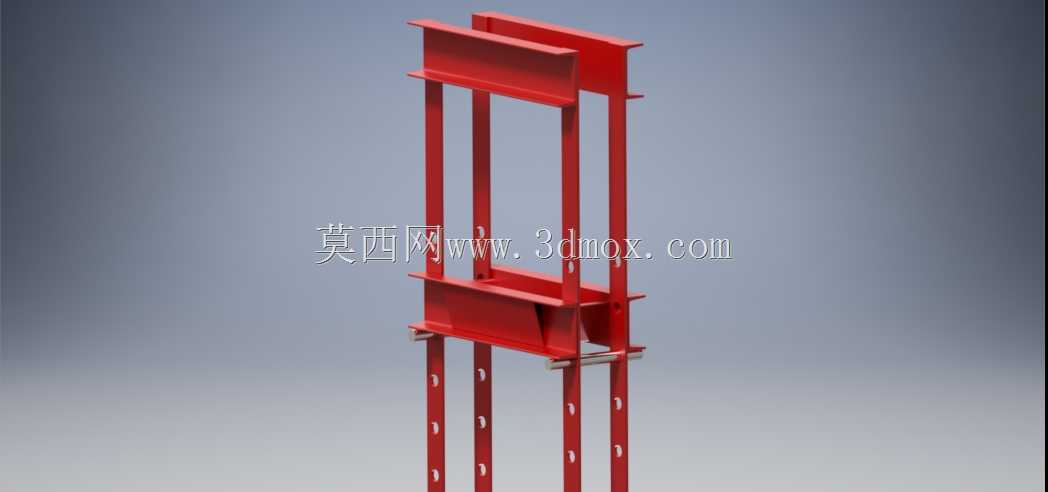

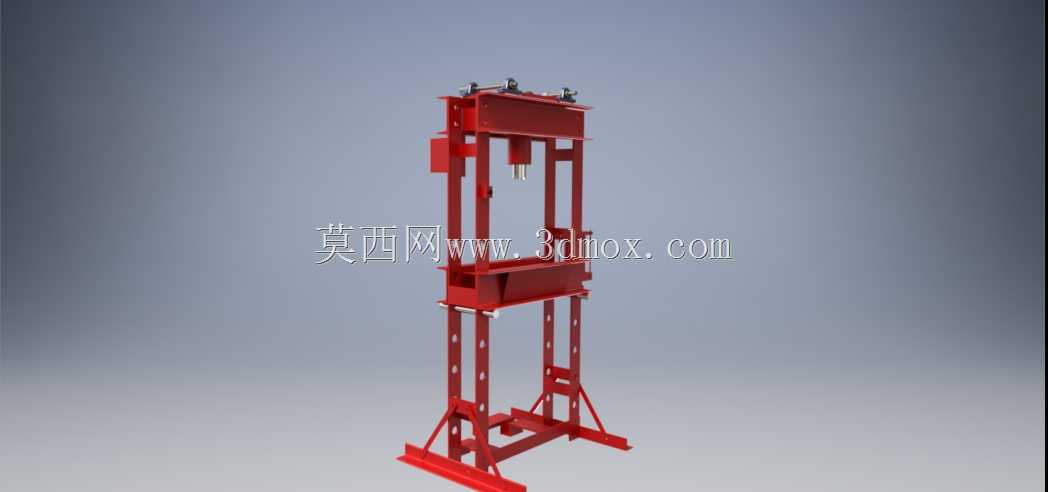

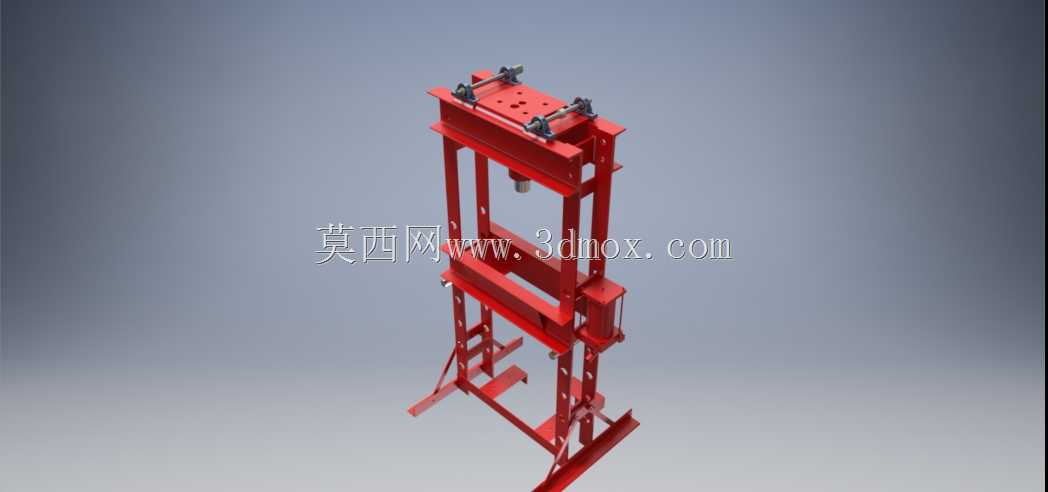

　　在机加工维修、小型零部件装配、五金件校形的日常作业场景里，这类手动龙门结构的液压施压设备是车间工位上出镜率极高的通用工装，不同于大吨位全自动液压机的固定产线部署属性，它的结构设计从一开始就瞄准了灵活部署、小空间作业、低频次高适配性的使用需求。从整体机架结构来看，采用双侧立式槽钢作为主承载立柱，上下端通过横梁焊接形成封闭龙门受力框架，这种框架结构的受力路径非常清晰，施压作业时的反作用力直接通过两侧立柱传导到底部支撑脚，不会出现单侧悬臂结构的偏载力矩问题，底部支撑脚采用外扩式折弯钢板焊接，接触地面的支撑面预留了膨胀螺栓安装孔，既可以直接放置在平整水泥地面上临时使用，也可以通过螺栓固定在工作台面或者地面上，应对大吨位压装时的机架稳定性需求，机架整体宽度控制在常规工位可容纳的范围，深度尺寸适配多数小型零部件的压装操作空间，不会占用过多车间通道面积。

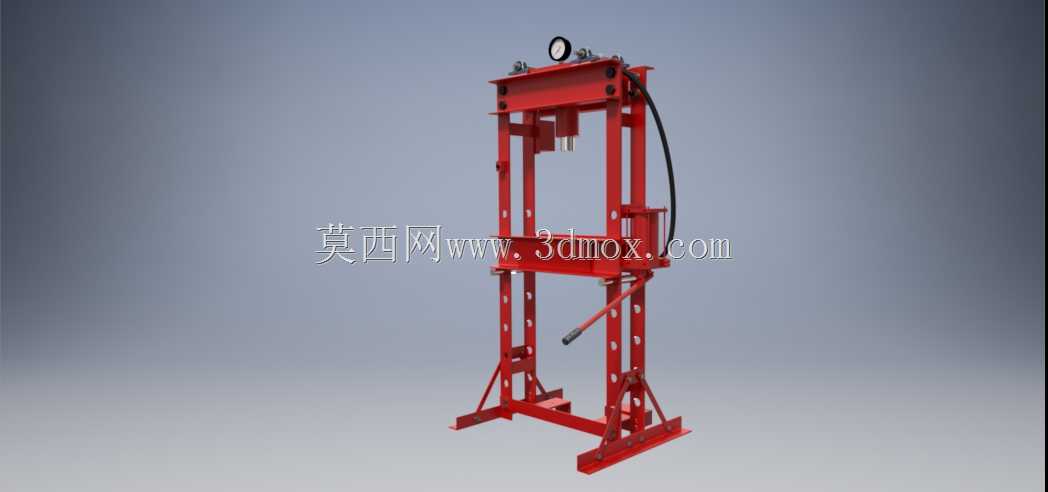

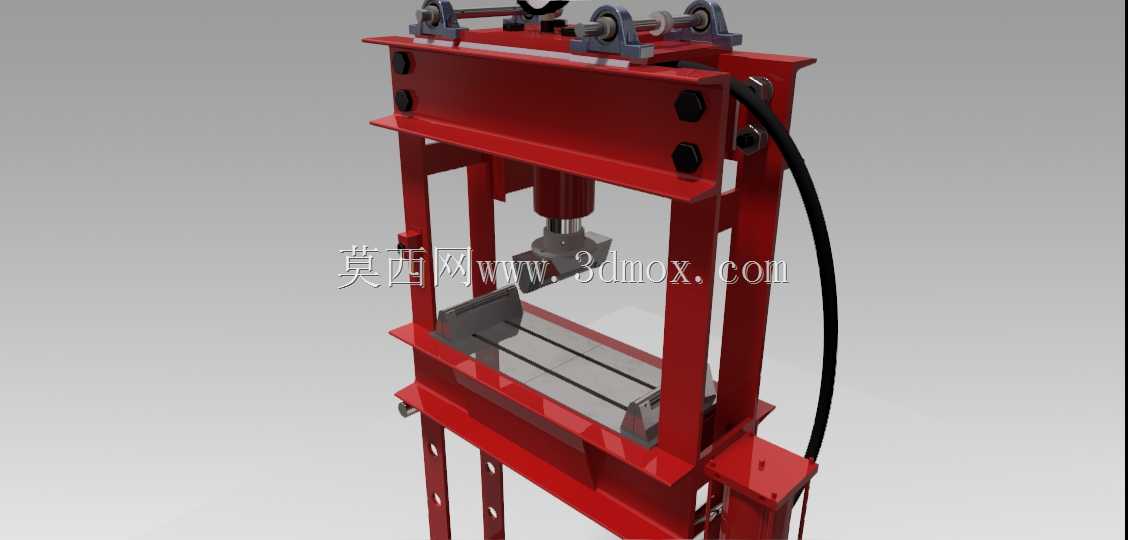

　　施压单元采用手动液压泵驱动的单作用液压缸，液压缸固定在上横梁的中部安装位，缸体轴线与工作台面保持严格垂直，避免压装过程中出现侧向力损伤活塞杆或者导致工件压偏，手动操作杆布置在机架右侧的中下部位置，操作高度匹配成年操作人员站立作业的舒适区间，不需要过度弯腰或者抬手就能完成压杆的往复扳动操作，液压管路采用高压耐油橡胶管连接手动泵与液压缸，管路走向沿着右侧立柱内侧通过管卡固定，避免作业过程中工件剐蹭到管路造成破损，顶部安装的压力表直接与液压缸的高压腔连通，操作人员可以直观读取当前施压的压力数值，精准控制压装力，避免压力过大压裂工件或者压力不足导致装配不到位。

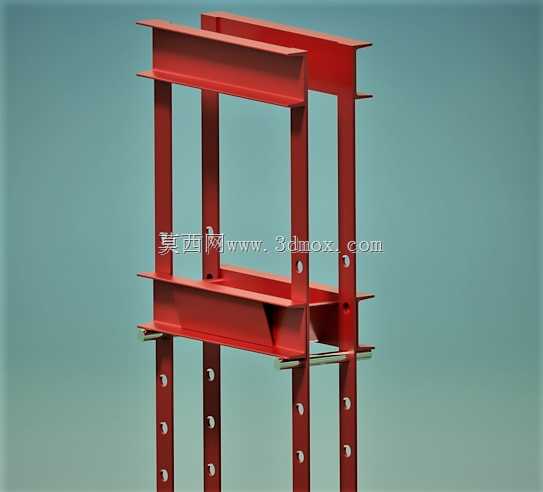

　　工作台的高度调节采用立柱上的等距销孔配合承重插销的结构，两侧立柱上加工了多组同轴的定位销孔，根据待压装工件的高度尺寸，可以将工作台托架抬升到对应高度后插入高强度承重插销完成固定，这种调节方式结构简单可靠，不需要额外的升降驱动结构，维护成本极低，工作台面采用平整厚钢板加工，表面没有多余的凸起结构，方便放置不同形状的压装工装、待加工工件，不管是轴承压装到轴承座、轴类零件的销钉压入、变形钢板的校直、还是小型过盈配合件的拆解，都可以通过更换不同的压头辅具适配作业需求。

　　从设计思路上看，这款设备没有冗余的自动化结构，所有部件都围绕实用、耐用、易维护的核心需求选型，机架焊接后整体做了去应力处理，避免长期承重后出现机架变形，所有连接销轴都采用调质钢材加工，磨损后可以快速更换，手动液压泵采用通用标准件，后期维护更换配件非常方便，不需要定制特殊备件。在实际使用场景中，这类设备常部署在机修车间、小型五金加工厂、汽配维修门店、职业院校实训工位，既可以完成过盈配合零部件的装配作业，也可以完成变形工件的校正、废旧零部件的压拆作业，相比电动液压设备，它不需要外接电源，哪怕是在没有供电的野外维修现场也可以正常使用，整体重量控制在单人借助简单搬运工具就能移位的范围，不需要借助起重设备就能完成工位调整。

　　设备的安装边界要求非常低，只需要平整的硬化地面就能放置使用，如果长期固定在一个工位使用，通过四个支撑脚的膨胀螺栓固定后，就能满足额定吨位下的压装作业需求，作业过程中操作人员只需要站在设备正面，扳动操作杆逐步施压，同时观察顶部压力表的数值和工件的压入状态，就能完成整个作业流程，两侧的立柱上预留了辅具挂装的位置，可以把常用的压头、垫块、插销直接挂在立柱上，作业时随手就能取用，不需要额外准备工具架。不同于大型压力机的复杂操作流程，这款设备的学习成本极低，新入职的操作人员只需要简单讲解压力控制、工作台调节、安全注意事项就能独立操作，没有复杂的电控系统、液压阀组，故障点极少，日常只需要定期检查液压油位、连接销轴的磨损情况、管路有没有破损就能长期稳定使用。
