带安装支座法兰端花键齿轮轴组件

　　这套轴系组件在中小功率传动场景里适配性很强，常见于轻工输送线的动力输出端、小型检测设备的进给传动单元、精密分度机构的扭矩传递环节，核心作用是把驱动端的旋转扭矩平稳传递到执行端，同时通过自带的安装支座直接完成整机固定，不需要额外设计轴系支撑座，能大幅缩短设备开发的结构设计周期。

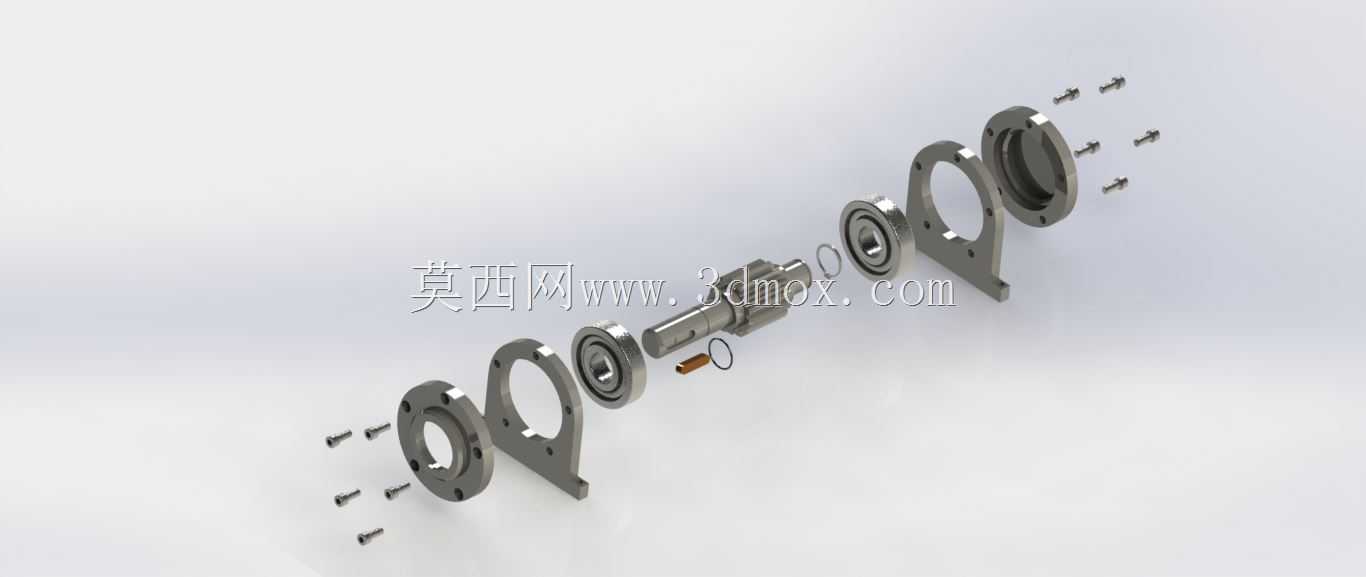

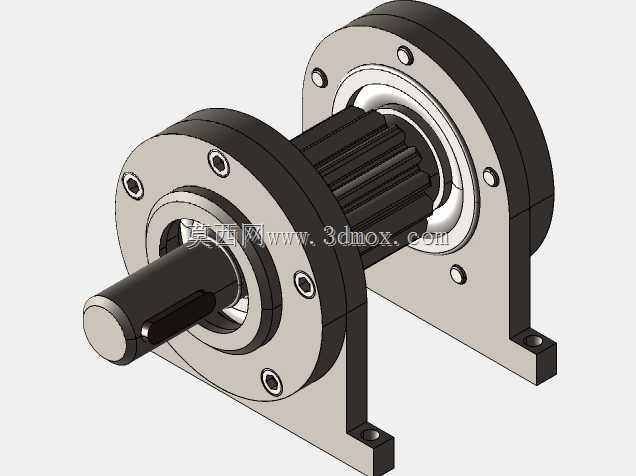

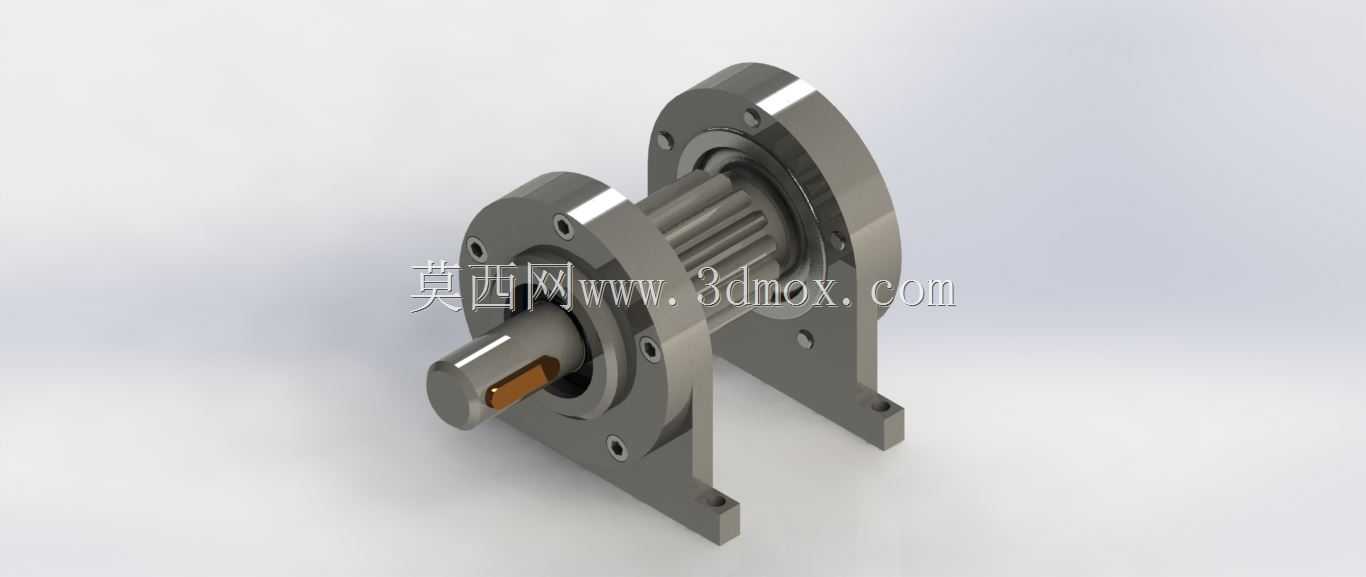

　　从结构功能来看，组件集成了支撑法兰、安装支座、花键轴体、端侧定位轴段几个核心部分。法兰端面上均匀分布的螺栓过孔，是用来和驱动端的壳体或者电机端盖做同轴定位连接的，安装时靠法兰端面的止口完成径向定位，能保证轴系回转时的同轴度控制在0.02mm以内，避免高速回转时出现偏摆抖动。两侧的L型安装支座是一体化设计的支撑结构，支座底部的安装孔可以直接通过螺栓固定在设备的安装基板上，支座和法兰本体之间做了加强筋过渡，能承受轴系传递扭矩时产生的径向倾覆力矩，就算是频繁正反转的工况下，也不会出现支座变形导致的轴系卡滞问题。

　　轴体部分采用花键结构做扭矩传递，和普通平键轴相比，花键的齿面接触面积更大，单位面积承受的挤压应力更小，在传递相同扭矩的情况下，轴径可以做的更紧凑，同时花键连接允许轴上的配套齿轮做小范围的轴向滑移，适配需要轴向离合或者换挡的传动场景。轴的输出端做了更小直径的定位轴段，用来安装轴承或者传动轮，轴段上的卡槽是用来安装轴用挡圈的，能限制配套零件的轴向窜动，保证传动时的轴向定位精度。轴端露出的铜质部件是注油嘴，日常维护时可以直接通过注油嘴向内部的轴承腔加注润滑脂，不需要拆解整个组件，维护操作非常便捷。

　　设计这套组件的时候，首先要确定的是安装边界尺寸：法兰的外径要和适配的驱动端安装止口匹配，安装支座的两个支脚间距要符合常用设备安装基板的预留孔位标准，轴端的伸出长度要保证配套传动件安装后不会和支座产生干涉。轴系的受力计算是核心环节，要根据传递的额定扭矩核算花键的齿面接触强度、轴体的扭转强度，同时要校核支座螺栓的抗剪切强度，保证在1.5倍额定过载的工况下，所有零件都不会出现塑性变形。轴承位的公差选择要适配常用的深沟球轴承配合要求，采用基孔制过渡配合，既保证轴承内圈和轴同步回转，又不会因为过盈量太大导致轴承装配后游隙过小出现发热抱死的问题。

　　实际选型应用的时候，要注意几个安装边界：首先是组件的整体轴向长度，要核算驱动端输出轴和该组件花键内孔的配合长度，保证配合长度不小于花键外径的1.2倍，避免出现应力集中导致的花键齿断裂；其次是支座的安装平面平面度要求，安装基板的平面度要控制在0.1mm以内，不然锁紧安装螺栓后会导致法兰端面偏斜，直接影响轴系的回转精度；另外轴端输出部分如果安装带轮或者齿轮，要做动平衡校验，尤其是工作转速超过1500rpm的场景，动平衡等级要达到G6.3以上，避免高速回转时产生过大振动传导到整机。

　　这套组件的结构设计把支撑结构和传动轴做了集成化处理，相比传统的分体式轴系设计，减少了零件数量，降低了装配时的累积误差，对于批量生产的小型传动设备来说，既能提升装配效率，又能稳定控制整机的传动精度，在很多对安装空间有严格限制的紧凑型设备里，这种集成式轴系组件的应用占比正在逐年提升。
