兰戈0-150mm量程4-20mA输出LVDT位移检测元件

　　做设备改造项目时，最先要敲定的就是位移反馈元件的选型，这次做的轧辊间隙闭环控制项目，现场有持续的切削液喷淋、金属粉尘附着，普通接触式电位器寿命撑不过三个月，非接触式的电涡流传感器量程又覆盖不了120mm的最大调整行程，最后敲定用LVDT结构的位移检测元件，刚好匹配0-150mm的行程需求，输出4-20mA的标准电流信号，能直接接入车间现有PLC的模拟量输入模块，不用额外加信号转换模块，省了不少柜内布线的麻烦。

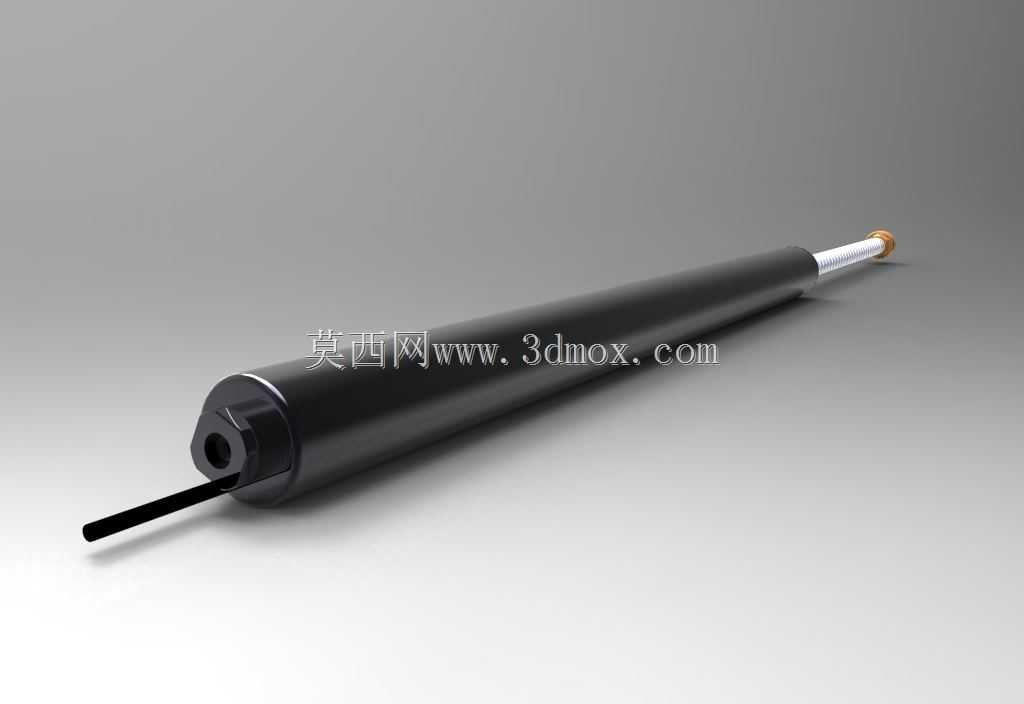

　　从结构设计上看，这款LVDT采用细长杆式的一体化外壳，通体不锈钢材质做了钝化处理，现场安装时不用额外做防护套，直接通过杆体两端的螺纹接口就能固定，一端固定在设备机架的静止基准面，另一端的测杆通过万向节连接到移动的轧辊轴承座上，哪怕安装时存在小角度的偏斜，万向节也能抵消侧向力，不会让测杆出现卡滞磨损。测杆的伸出端做了防尘密封处理，内部的线圈绕组和铁芯完全处于封闭腔体内，外界的水汽、粉尘根本进不到内部绕组区域，之前在焊接车间的工装定位项目上用过同结构的产品，焊渣飞溅到外壳上擦干净就能正常用，防护等级完全能满足工业现场的恶劣工况。

　　实际使用时，4-20mA的输出信号对应0-150mm的全行程，线性度能控制在满量程的0.1%以内，做闭环控制时完全能满足0.1mm的位置控制精度要求，不用额外做非线性校准。它的工作温度范围覆盖-20℃到80℃，车间夏天靠近热轧辊的位置环境温度能到60℃，冬天北方车间没供暖时室温能到0℃以下，这款元件都能稳定工作，不会出现温漂导致的测量偏差。供电采用工业常用的24V直流供电，和车间现有传感器的供电回路完全兼容，不用单独布设供电线路。

　　建模的时候要特别注意安装边界尺寸，这款LVDT的主体杆体外径是12mm，安装时要在固定支架上开13mm的通孔，预留1mm的安装调整间隙，两端的安装螺纹是M8*1的标准细牙螺纹，配套的锁紧螺母厚度是5mm，计算安装空间时要把螺母的锁紧空间留出来，避免和周边的管线、结构件产生干涉。测杆的最大伸出长度是150mm，回缩后最短长度是210mm，选型时要确认移动部件的最大行程在150mm以内，不能超量程使用，否则会导致内部铁芯脱离线圈绕组区域，输出信号丢失，甚至顶坏内部结构。测杆端部的连接头是M5的外螺纹，配套的万向节连接头要提前选好标准件，建模时把连接头的活动空间预留出来，不能让连接头在测杆移动时碰到周边结构。

　　从应用场景来说，这类LVDT除了用在轧机的辊缝控制，还能用到注塑机的锁模位置检测、液压机的滑块行程反馈、阀门的开度检测、造纸机的张紧辊位置控制等场景，只要是需要精确检测直线位移、现场工况比较恶劣的场合，都能替换传统的电位器、光栅尺来用。相比光栅尺，它的抗污染能力更强，不需要定期清洁标尺；相比电位器，它没有接触磨损，使用寿命更长，正常工况下使用寿命能达到上百万次往复循环，后期维护成本很低。

　　建模过程中还要注意出线端的结构，这款LVDT的出线端在主体尾部，采用径向出线的方式，线缆直径是6mm，建模时要把线缆的弯曲半径预留出来，最小弯曲半径不能小于线缆直径的6倍，也就是36mm，避免布线时线缆弯死折导致内部线芯断裂。如果是在有强电磁干扰的场合，比如靠近变频器、伺服电机的安装位置，要选用带屏蔽层的线缆，屏蔽层单端接地，避免信号干扰导致的测量值跳动。

　　做结构设计时，固定支架的刚度要足够，不能在设备运行时出现振动变形，否则会导致测量值出现波动，支架厚度建议不小于3mm，采用碳钢材质做喷塑处理，安装时用两个锁紧螺母在支架两侧锁紧，防止设备长期运行后传感器出现松动移位。如果是移动速度较快的应用场景，比如冲床的滑块位置检测，要给测杆加装导向套，避免测杆高速运动时出现径向摆动，影响测量精度和使用寿命。
