楔式压紧调节手柄结构三维设计

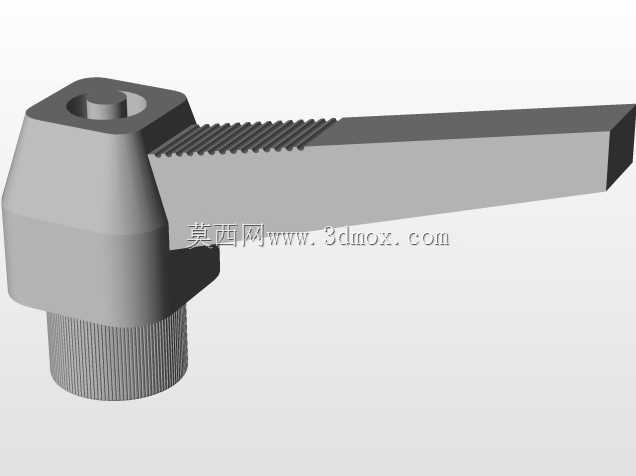

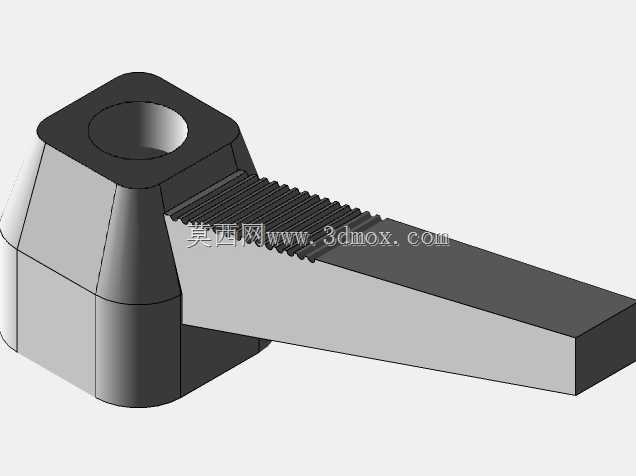

　　这类楔式压紧手柄常出现在工装夹具的快速锁紧工位、小型检测设备的定位调节模块、生产线旁的工位器具快锁结构上，日常操作中工人无需额外工具，单手握持手柄段施力即可完成压紧或松脱动作，相比螺纹锁紧结构操作效率提升明显，适合需要频繁拆装、快速切换定位的生产场景。从结构设计逻辑来看，主体分为安装基座与操作手柄两个功能段，基座部分做了带锥度过渡的方块造型，中心开设贯通的安装孔，用于穿装铰接销轴或者固定螺柱，保证手柄可以绕固定轴做小角度摆动；基座与手柄衔接的位置做了加厚的圆角过渡，避免应力集中导致的断裂问题，毕竟日常操作中这个位置会承受反复的扳动载荷，长期使用下如果过渡圆角过小很容易出现应力疲劳裂纹。手柄段采用楔式斜向延伸的造型，

　　上表面加工有连续的防滑齿纹，齿纹的深度和间距经过适配，握持时不会打滑，同时楔面的倾斜角度经过计算，当手柄扳动到锁紧位置时，楔面会压紧被固定件的表面，利用斜面的增力特性实现可靠锁紧，不需要施加过大的手动力就能获得足够的压紧力，避免操作工人长期使用出现手部疲劳。安装边界方面，基座的方形轮廓在安装时需要预留足够的摆动空间，中心安装孔的孔径适配常规的铰接销轴尺寸，安装时需要保证基座的贴合面与安装基准面完全贴合，避免出现倾斜导致锁紧时受力不均；手柄段的长度经过人体工程学适配，握持段的宽度适合成年男性单手握持，楔面的最低点在锁紧状态下会比基座底面低一定距离，保证可以有效压合被固定工件的表面，松脱状态下楔面会抬升足够高度，方便工件取放，

　　不会出现干涉问题。设计过程中需要重点关注两个核心参数，一是楔面的倾斜角度，角度过小会导致锁紧后出现自锁无法顺利松脱，角度过大则会导致增力比不足，压紧力不够容易松脱；二是防滑齿纹的加工方向，需要和扳动施力的方向垂直，保证握持时摩擦力足够，不会出现施力打滑的问题。另外基座部分的锥度过渡除了提升结构强度，也能减少安装时与周边零件的干涉，相比直角方块造型，锥面结构在手柄摆动过程中不会和相邻的夹具构件发生刮擦，提升了结构的紧凑性，可以在更小的安装空间内布置这类锁紧手柄。实际应用中这类结构也常被改造用于小型设备的舱门快锁、工装板的定位锁紧、检测治具的工件压紧等场景，相比偏心轮式的快压手柄，楔式结构的压紧行程更长，对被压紧件的厚度公差适应性更好，

　　即使工件厚度存在小幅偏差，也能通过楔面的不同接触位置实现可靠压紧，不需要额外调整锁紧位置。建模过程中需要注意防滑齿纹的阵列间距，要保证齿纹均匀分布在手柄上表面，同时齿根位置做小圆角过渡，避免加工时出现应力集中，也能提升握持的触感，不会因为棱角过于锋利划伤操作人员手部；基座中心的安装孔需要保证与两侧端面的垂直度，避免安装后手柄摆动出现卡滞，铰接位置可以根据实际使用需求添加衬套槽，用于安装耐磨铜衬套，提升铰接位置的使用寿命，减少长期反复摆动带来的磨损间隙。
