比萨格拉传感夹持组件结构设计

　　在工业传感检测、工位定位夹持的实际应用场景中，这类集成传感功能的夹持构件常被用于自动化产线的工件到位检测、小型零件装夹定位环节，替代传统纯机械夹爪的无反馈缺陷，可在夹持动作完成的同时输出位置信号，避免空夹、夹偏导致的后续工序异常。从实际使用需求出发，该组件的设计首先要兼顾夹持刚性与传感触发的灵敏度，主体基座采用带安装沉孔的块状结构，预留的两个通孔用于将整个组件固定在工装板或执行机构末端，安装孔的孔距经过匹配常见的工业铝型材槽距、标准安装板孔位设计，无需额外加工转接板即可直接完成固定，安装边界控制在紧凑的小尺寸范围内，不会占用过多工位空间，适配狭小安装空间的设备改造需求。

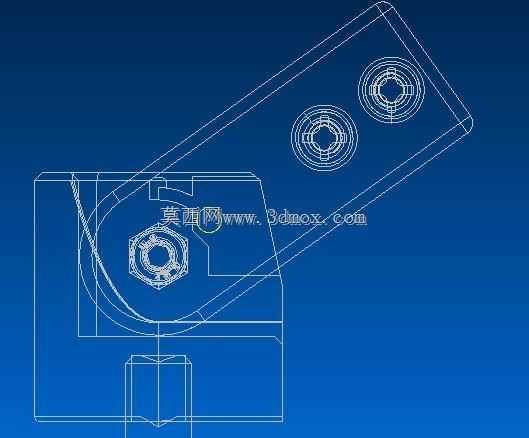

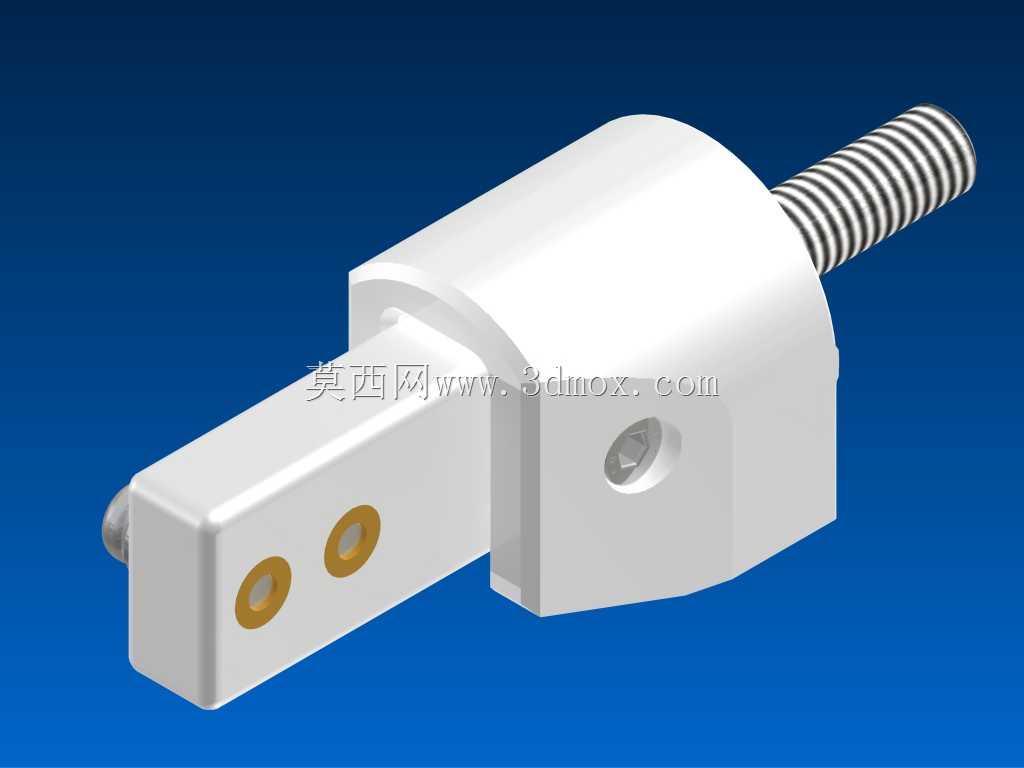

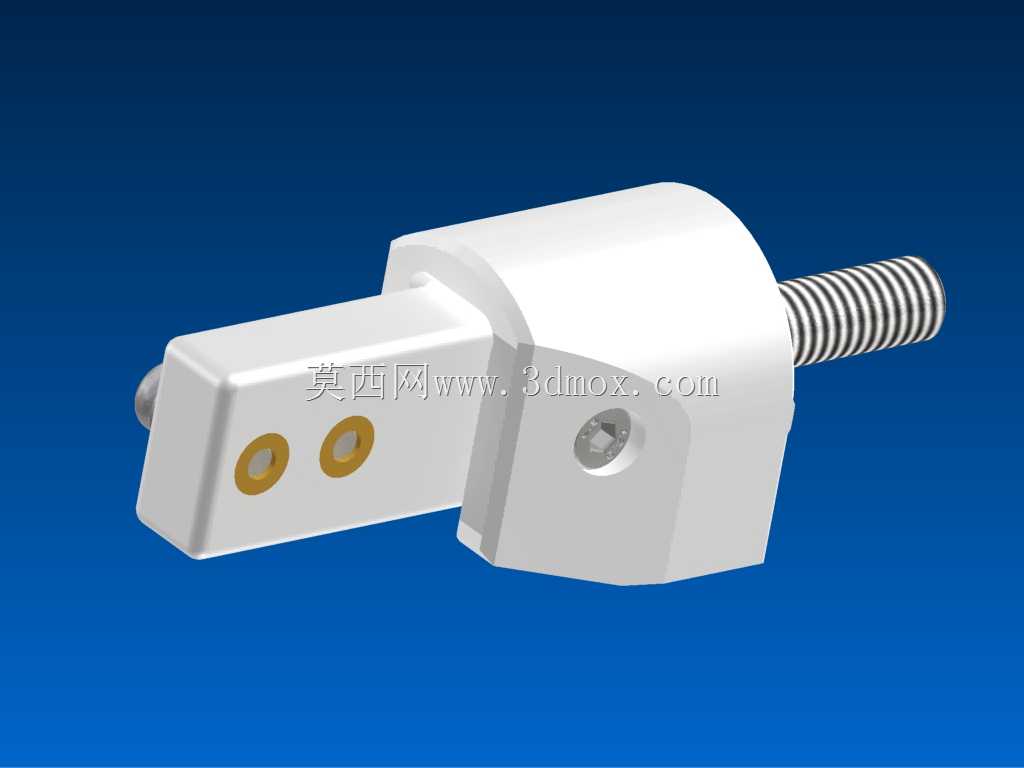

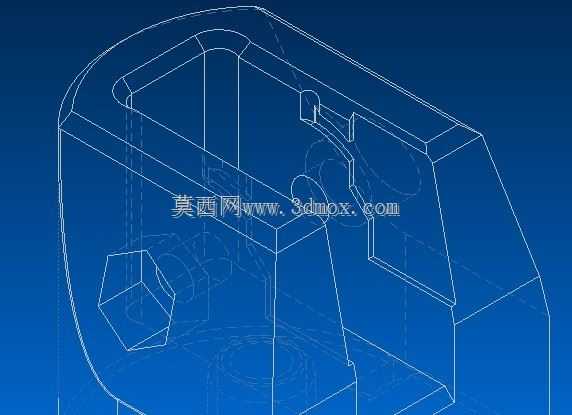

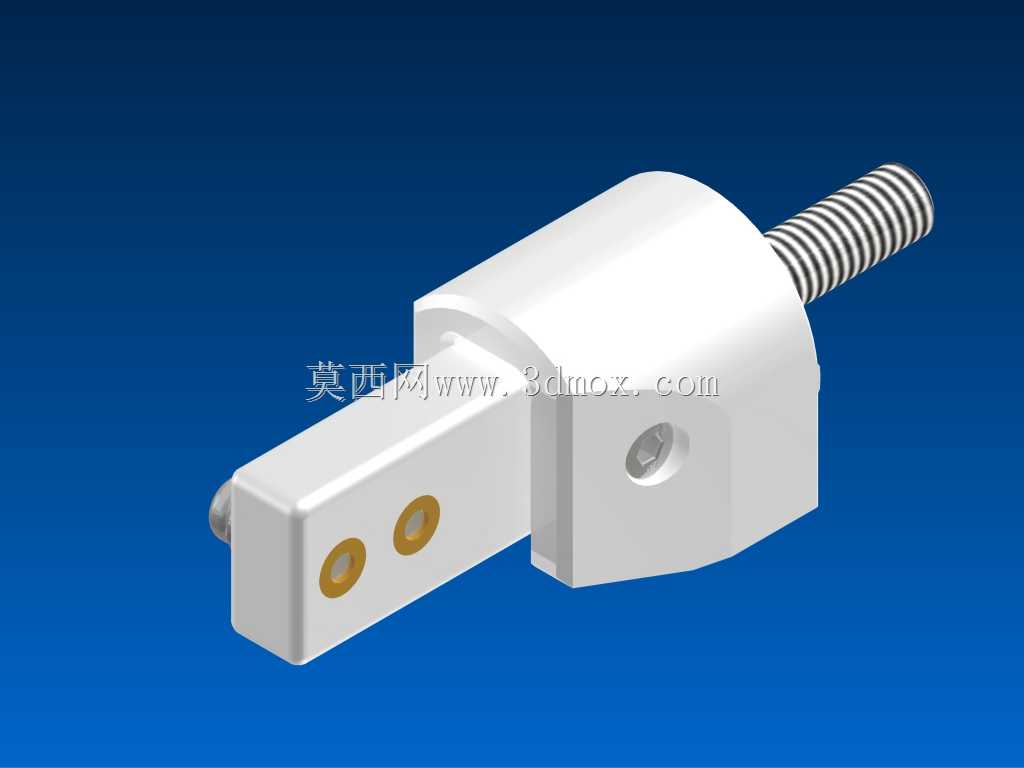

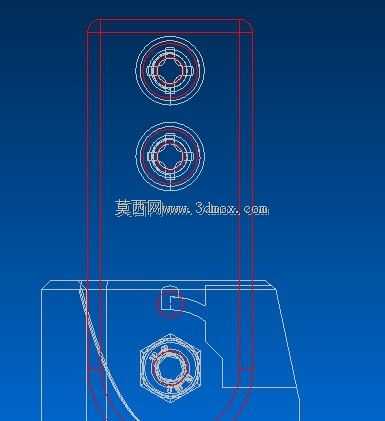

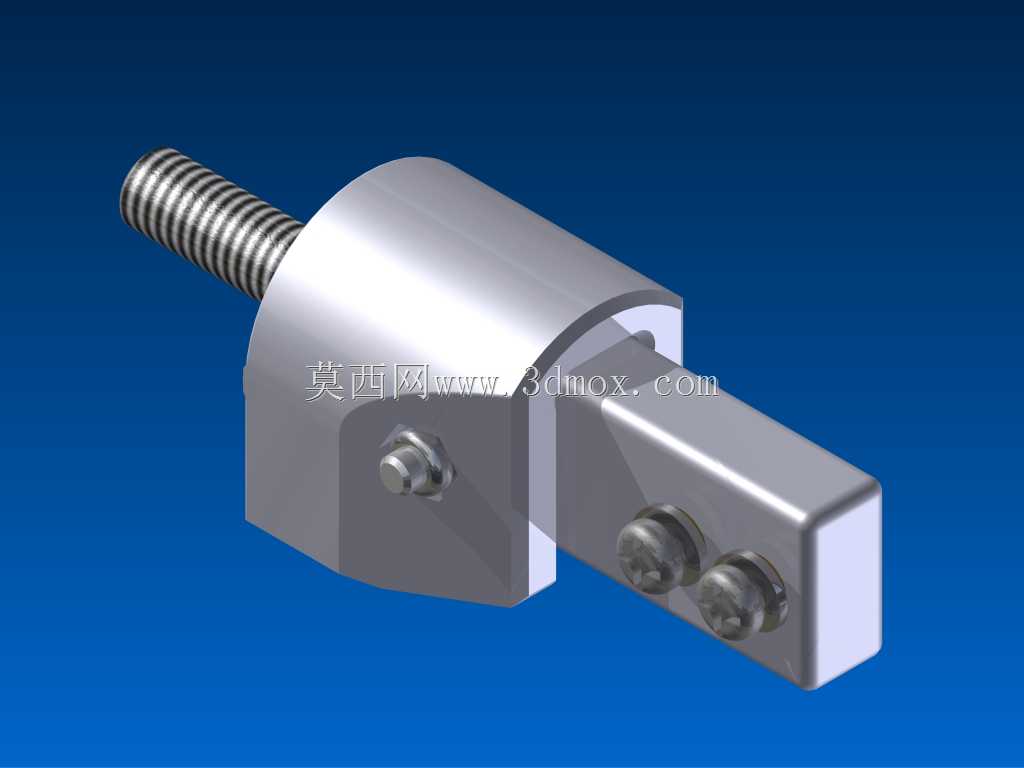

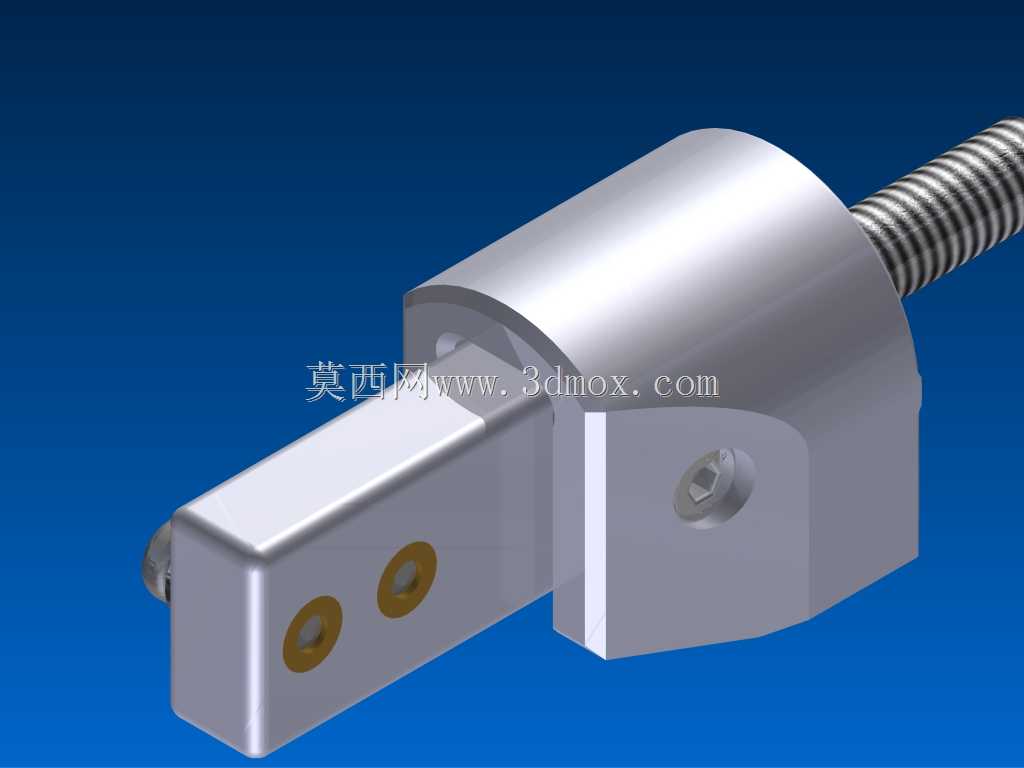

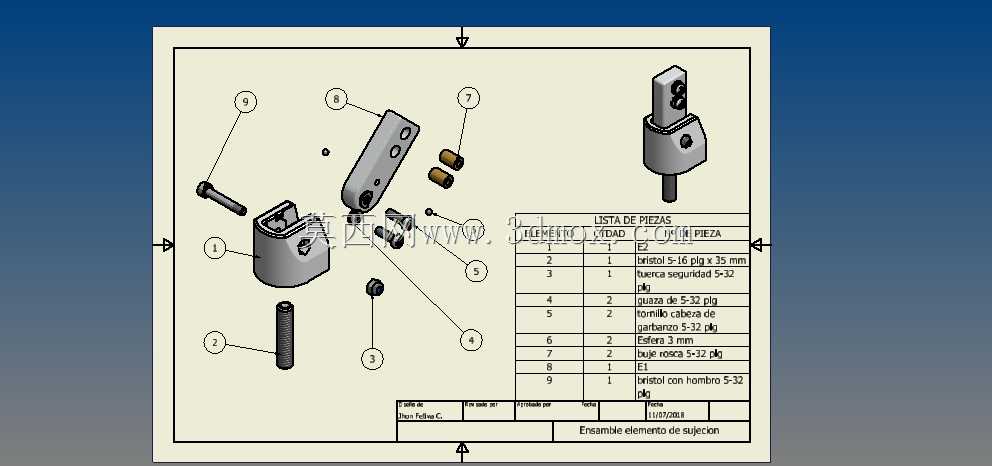

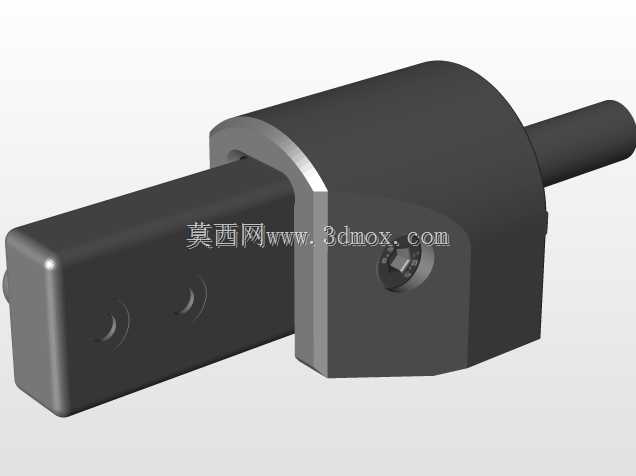

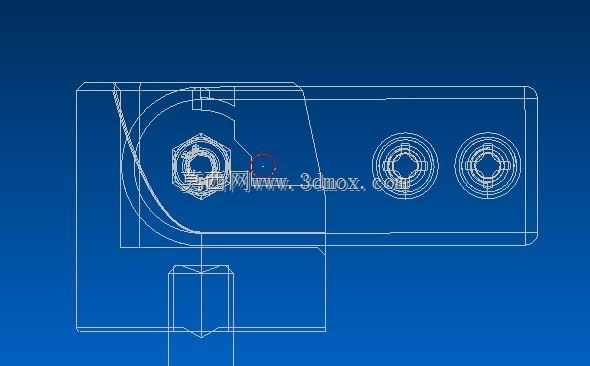

　　拆解整个组件的装配逻辑可以看到，核心夹持动作由摆动压块配合基座的夹持槽完成，压块通过销轴与基座铰接，铰接处的配合间隙控制在合理范围，既保证压块摆动无卡滞，又不会因间隙过大导致夹持定位精度超差。压块的触发端对应内置的传感元件，当压块受工件推力摆动到设定位置时，会触碰到传感元件的触发端，输出夹持到位的电信号，传感元件采用标准螺纹接口旋入基座的预设螺纹孔，更换不同触发行程的传感元件时无需改动基座结构，仅需调整旋入深度即可匹配不同厚度工件的检测需求，这种模块化的设计思路大幅降低了后期维护换型的成本。

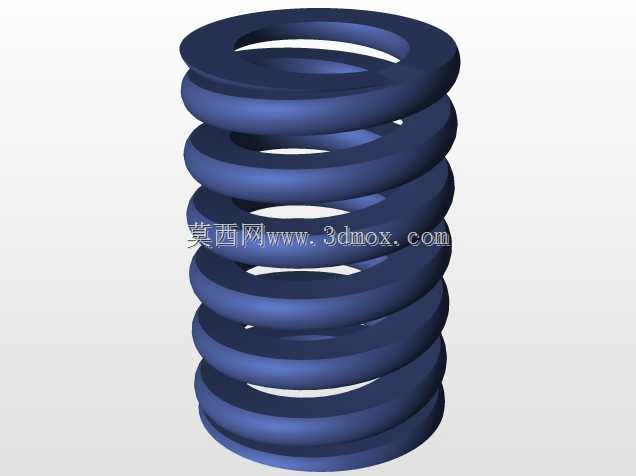

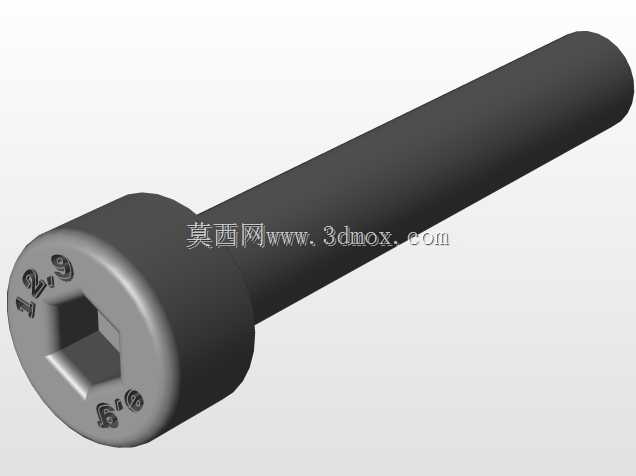

　　紧固件的选型完全匹配构件的受力场景，铰接销轴采用带帽轴类零件，端部卡入E型卡簧完成轴向限位，避免设备运行过程中销轴窜动脱落；压块与基座之间设置的复位弹簧，在工件取出后可推动压块自动回到初始位置，弹簧的预压缩量经过反复校核，既保证复位动作可靠，又不会因弹簧力过大导致工件放入时阻力过大、甚至刮伤工件表面。所有外露的紧固件端头都做了沉头处理，没有突出构件外轮廓的尖锐结构，避免产线操作人员调试时被刮蹭，也不会在组件移动过程中勾挂周边的管线、工件。

　　从外形尺寸的设计细节来看，整个组件装配完成后外轮廓无多余突出结构，出线端设置在基座侧方的凹槽内，传感元件的连接线可沿着凹槽走线固定，不会因组件随执行机构往复移动导致线缆弯折磨损。夹持面做了微小的防滑纹理处理，针对小型金属零件、塑料零件的夹持场景，既可以提供足够的夹持摩擦力，又不会在工件表面留下明显的夹痕，适配精密零件加工、组装工位的使用要求。组件的所有零件都采用常见的机加工艺即可完成生产，基座、压块采用常规铝合金材料加工，表面做阳极氧化处理提升耐磨性能，销轴、弹簧采用标准钢材，无需特殊定制的原材料，批量生产时成本可控，也方便维修时就地加工替换损坏的零件。

　　在实际工况适配性上，该组件的结构设计预留了一定的调整空间，夹持行程可通过更换不同长度的铰接销轴、调整复位弹簧的预压量实现小范围改动，适配一定尺寸区间内的工件夹持检测需求，无需针对每一种相近尺寸的工件重新设计整套夹持结构。传感元件的安装孔采用标准细牙螺纹，可兼容市面上多数同规格的接触式传感元件，用户可根据实际的信号输出要求、防护等级要求选择适配的传感部件，不用改动主体结构即可完成功能升级。整个装配过程无复杂的专用工装需求，仅用常规的内六角扳手、卡簧钳即可完成全部组装拆解，日常维护清理夹持缝隙内的切屑、灰尘时操作十分便捷，适配工业现场快节奏的维护需求。
