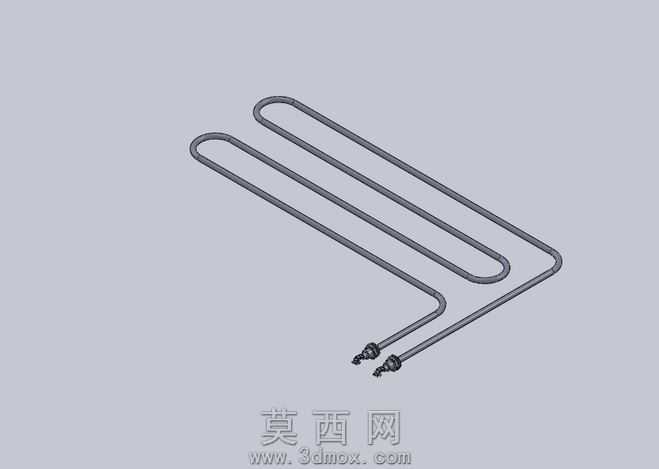

M型双回路电加热管结构三维设计

本模型为M型双回路电加热管的三维数字化设计成果，建模阶段以工业常用浸入式电加热元件的实际尺寸为基准，先绘制单根加热管的中心走向路径，通过多段连续折弯的路径约束还原M型往复排布的管路形态，保证两组加热管路平行间距均匀，折弯处圆角过渡平滑无应力集中拐点。建模过程中对管路两端的接线端子做了精细化结构还原，分别构建了螺纹连接段、密封压合段、接线柱结构，还原了加热管端部的密封与电气连接细节，管路主体采用扫掠特征生成，保证管壁厚度均匀一致，符合金属加热管的实际加工工艺要求。材质渲染阶段，管路主体赋予哑光不锈钢材质，调整金属粗糙度参数模拟加热管长期高温使用后的表面质感，端部接线端子区分金属导电段与绝缘密封段的材质差异，导电部分采用亮面金属材质，密封部位采用耐高温陶瓷质感材质，整体渲染效果贴近实物外观。结构设计上采用双管路并行的M型排布，在有限的安装空间内最大化延长加热管路的有效长度，提升换热面积，两组管路独立设置接线端，可实现分级功率控制，既可以单组工作维持基础保温功率，也可以双组同时工作实现快速升温，管路的折弯走向经过优化，避免管路之间出现接触干涉，端部的平行出线设计方便与设备的供电结构对接，整体结构兼顾加热效率与安装便利性，可直接用于电加热设备的结构设计验证、换热仿真分析参考，也可作为加热类产品方案演示的数字化模型使用，建模过程中所有特征均保留参数化编辑属性，可根据不同功率、不同安装尺寸的需求快速调整管路长度、折弯间距、端子规格，适配不同的工业加热场景。
