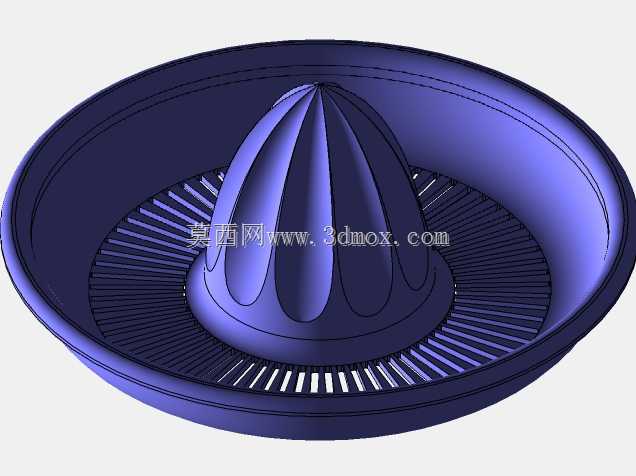

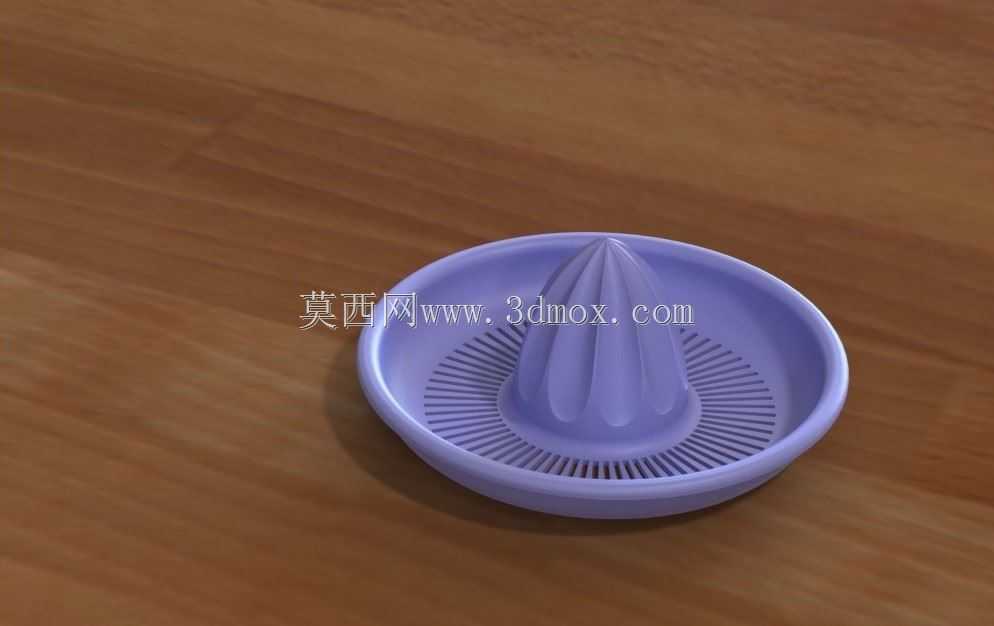

手动 citrus 榨汁器结构设计三维数模

　　日常餐饮场景里，鲜榨 citrus 类果汁的制备一直是小型餐饮门店、家庭厨房的高频需求，这款手动榨汁结构的设计，完全围绕徒手操作的施力逻辑、果汁收集的顺畅性、果渣分离的可靠性展开，没有多余的冗余结构，所有曲面和棱线都服务于实际使用功能。先看核心的挤压凸头部分，整体采用带纵向棱筋的锥台造型，锥面的坡度经过反复调整，既能够适配不同尺寸的柠檬、橙子、青柠对半切开后的果肉贴合度，纵向分布的凸起棱筋高度控制在3mm左右，棱筋的圆角半径做了R1.2的处理，既能够在按压旋转果实时有效刺破果肉囊胞，让果汁顺利析出，又不会因为棱边过于锋利刮下果皮内层的白瓤，避免果汁出现苦涩口感。凸头根部和接汁盘的衔接位置做了平滑过渡，没有卫生死角，

　　日常使用后冲洗即可完成清洁，不会残留果肉残渣滋生细菌。接汁盘的环形沥汁栅格是整个结构的核心功能区，栅格的缝隙宽度统一为2.5mm，这个尺寸经过实际测试，既能够让果汁快速流入下方的集汁腔，又可以有效拦截果籽、大块的果肉纤维，避免这些杂质混入最终的果汁里。栅格的排布采用径向放射状设计，从凸头根部一直延伸到接汁盘的内边缘，每一条栅格的截面都做了上窄下宽的梯形设计，防止果渣卡在缝隙里造成堵塞。接汁盘的边缘做了12mm高的围边，围边的顶部做了外翻的卷边结构，一方面提升整个盘体的结构刚性，按压旋转果实时不会出现盘体变形的问题，另一方面外翻卷边可以作为倾倒果汁时的导流口，倒果汁的时候不会出现沿外壁流挂的情况。整个结构的壁厚控制在均匀的2.2mm，

　　所有转角位置都做了不小于R0.8的圆角过渡，既符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、填充不足问题，也让整个产品的握持触感更温润，没有尖锐的棱角划伤使用者。从安装和使用的边界尺寸来看，整个榨汁器的最大外径为140mm，整体高度为65mm，放置在常规厨房台面上时，底部和台面的接触面积足够，按压过程中不会出现侧翻打滑的问题，不需要额外的固定结构，徒手操作时只需要对半切开果实，将果肉面扣在凸头上，施加向下的压力同时旋转果实，果汁就会顺着栅格流入接汁盘内，单次操作可以完成单颗直径60-90mm citrus果实的榨汁作业，不需要外接电源，也没有复杂的传动结构，故障率极低，适合在无供电的户外场景、小型水吧、家庭厨房使用。

　　设计过程中特意规避了容易藏污纳垢的拼接结构，整个主体为一体化成型结构，没有额外的装配缝隙，长期接触酸性果汁也不会出现接缝渗液、零件松动的问题。凸头的中心位置做了微小的凹陷设计，刚好可以容纳果实的果蒂部位，让果实和凸头的贴合更紧密，旋转施力的时候不会出现打滑偏移的情况，降低操作时的施力难度，即便是手部力量较小的使用者也可以轻松完成榨汁操作。接汁盘的集汁腔深度为18mm，单次可以容纳约150ml的果汁，满足单杯饮品的制备需求，不需要中途频繁倾倒果汁。整个结构的外表面做了细磨砂的质感处理，既可以提升握持时的摩擦力，操作时不会因为沾了果汁出现手滑的问题，也不容易残留水渍和指纹，日常打理更方便。从结构力学的角度看，凸头和接汁盘衔接的根部做了局部的加厚处理，厚度达到3mm，能够承受按压旋转时的最大径向力和轴向力，长期使用也不会出现根部断裂的问题，使用寿命远高于拼接结构的同类型产品。
