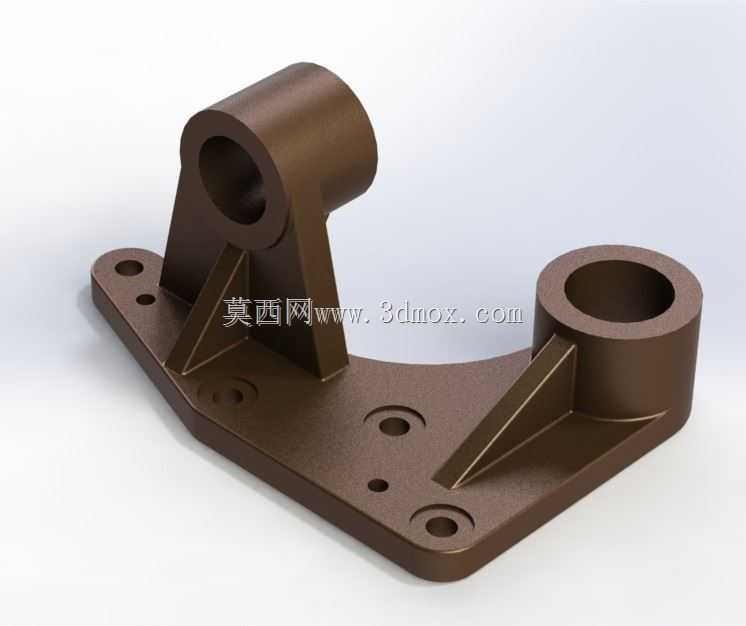

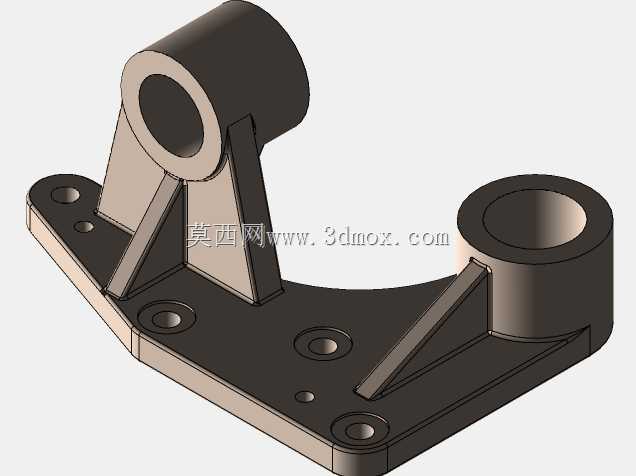

双筒支座式机械连接支撑构件

　　这类带双同轴筒孔的支撑构件，常出现在需要实现铰接传动、轴类部件定位的工业设备场景中，比如轻工输送线的摆臂连接座、小型自动化设备的连杆支撑点、检测仪器的调节机构基座，核心作用是为穿装在筒孔内的销轴、转轴提供稳定的径向支撑，同时通过底部的安装板实现与设备主体框架的刚性固定，避免传动过程中出现轴系偏移、支撑失稳的问题。从结构设计逻辑来看，两个带通孔的圆柱筒并非完全同高同径，是根据实际穿装轴的受力大小做了差异化壁厚设计，受力侧的筒壁厚度更大，能承受更高的径向载荷与交变冲击力，筒与底部安装板之间设置的三角形加强筋，并非随意布置，每一条筋的走向都顺着载荷传递的路径，将筒孔承受的径向力快速分散到整个安装底板上，避免应力集中在筒与板的连接根部，

　　长期受载也不会出现焊缝开裂或者结构断裂的问题。底部安装板采用了异形轮廓设计，没有采用规则的矩形板材，是根据安装空间的边界做了轮廓裁切，在保证安装孔位覆盖足够连接强度的前提下，尽可能缩减了板材的整体尺寸，减少不必要的材料占用，板上分布的多个安装孔分为两类，大尺寸的沉头孔用于穿装固定螺栓，实现构件与设备机架的锁紧，小尺寸的光孔则用于定位销的穿装，安装时可以先通过定位销确定构件的精确安装位置，再锁紧固定螺栓，避免装配过程中出现位置偏移，保证两个筒孔的同轴度、与安装基准面的平行度符合装配公差要求。实际应用中，筒孔的内孔表面需要做精加工处理，表面粗糙度控制在Ra1.6以内，保证穿装的轴销转动顺畅，减少转动过程中的磨损，延长构件的使用寿命，

　　筒孔的端面也需要与孔轴线保持垂直，避免装配后轴销出现偏斜，导致传动卡滞、磨损加剧的问题。设计时需要重点校核几个关键参数：首先是筒孔与安装板之间的垂直高度，这个尺寸直接决定了所支撑轴系的中心高，必须与配套传动部件的中心高匹配，否则会出现传动不同心、附加载荷过大的问题；其次是两个筒孔之间的中心距，这个参数直接影响配套连杆、摆臂的运动行程，公差需要控制在±0.02mm以内，避免运动过程中出现干涉或者行程不足的问题；再者是安装孔的位置度，所有安装孔相对于基准面的位置偏差不能超过0.05mm，保证构件可以顺利安装到预设的机架位置，不需要额外做修配调整。这类支撑构件通常采用铸铁或者铸钢材质一体铸造成型，毛坯成型后再对安装面、筒孔内表面做机加工，

　　既保证了整体结构的刚性，又能控制加工成本，适合批量应用在各类中小型机械设备的传动机构中，相比焊接拼接的同类支撑件，一体铸造成型的构件内部应力分布更均匀，长期受交变载荷作用下的结构稳定性更好，不会出现焊接变形导致的精度丧失问题。在装配调试环节，需要先清理筒孔内的毛刺与杂物，涂抹适量的润滑脂再穿装轴销，固定螺栓需要按照对角顺序逐步锁紧，避免安装板受力不均出现翘曲，导致筒孔轴线偏斜，日常维护时只需要定期检查筒孔的磨损量、固定螺栓的锁紧状态即可，不需要做复杂的保养维护，整体结构的可靠性很高，能够在多粉尘、有轻微振动的工业车间环境下长期稳定工作。
