涡轮叶轮精密结构三维设计

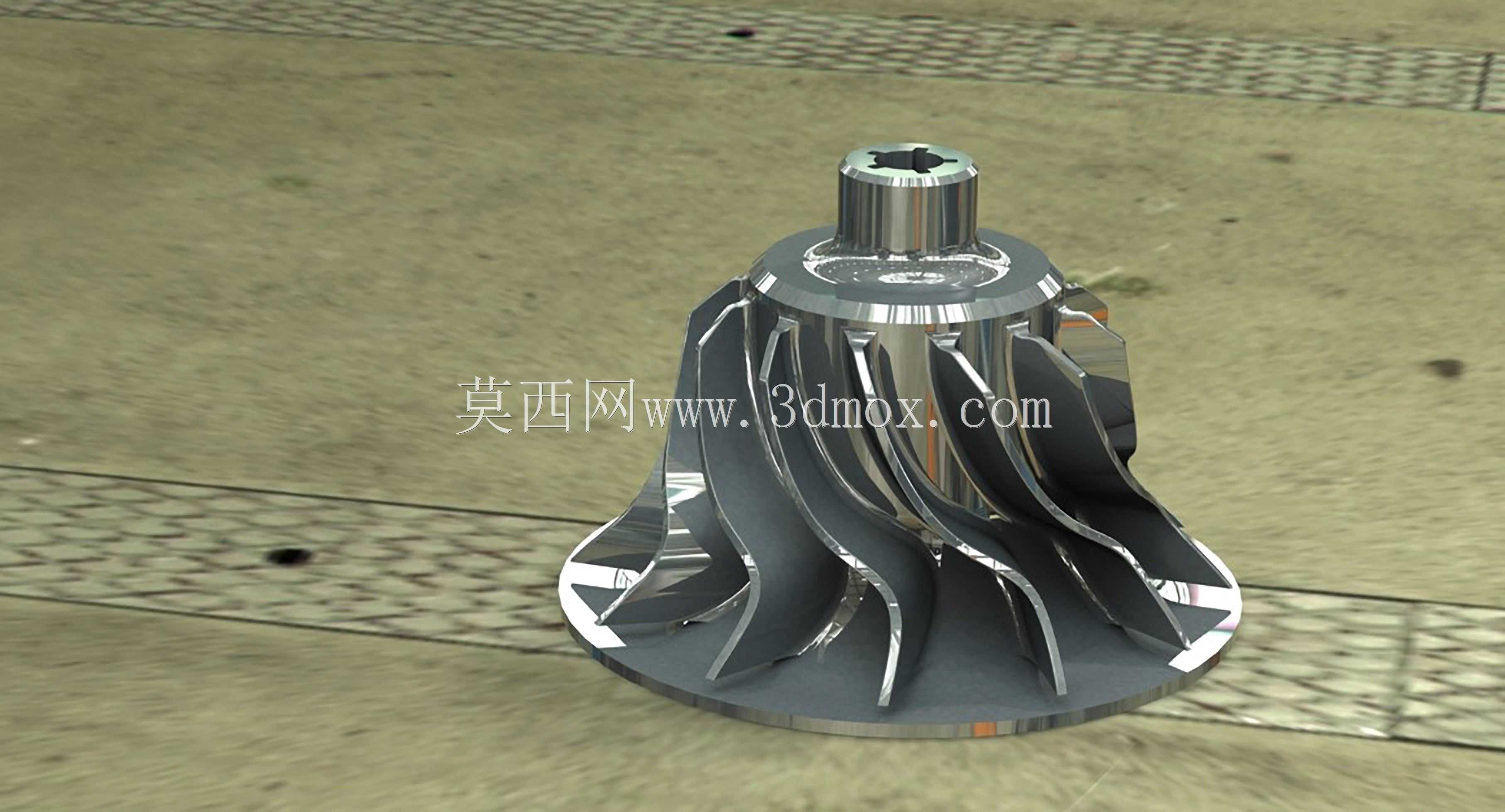

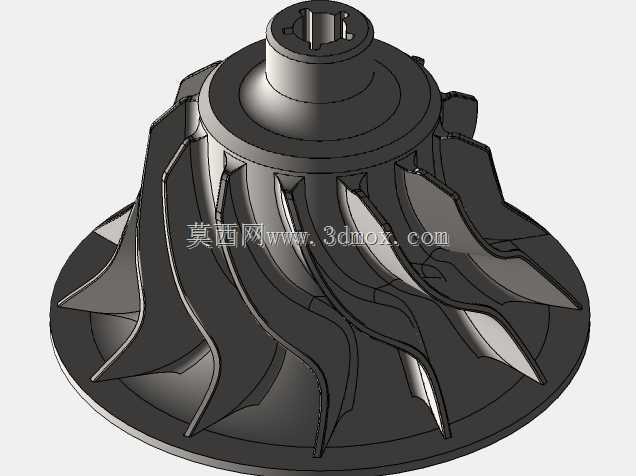

　　在流体动力转换类设备的核心部件设计中，涡轮叶轮的结构合理性直接决定整套设备的能量转换效率与运行稳定性，这类部件广泛应用在涡轮增压系统、小型燃气轮机、工业透平设备、航空辅助动力单元以及部分流体输送增压场景中，承担着将流体动能、压力能转换为旋转机械能，或是将旋转机械能传递给流体完成增压输出的核心作用。从实际工程落地的角度看，这类叶轮的设计首先要匹配安装边界的约束：顶部的轴头采用内六角配合结构，可直接与配套的传动轴实现周向定位与扭矩传递，轴颈段的直径公差需要控制在IT6级精度区间，与轴承内圈的配合选用过渡配合，既保证高速旋转下无相对窜动，也方便后期维护时的拆装作业；底部的圆盘基座是叶轮的主要承载结构，

　　外缘直径与配套蜗壳的内壁间隙需要控制在0.2-0.5mm区间，间隙过大会造成流体泄漏降低效率，间隙过小则容易在高速旋转时因热膨胀、轴系跳动出现刮擦故障。叶片的型线设计是整个叶轮的核心，采用后弯式空间扭曲曲面构型，每一片叶片从轮毂根部到轮缘位置的安装角呈连续渐变状态，这种设计是为了适配流体在流道内从轴向进入、径向流出的流动轨迹，减少流体在叶片表面的流动分离与涡流损失，叶片的厚度从根部到前缘逐步减薄，根部保留足够的圆角过渡来降低应力集中，可承受最高每分钟十几万转的离心载荷，前缘做小圆弧钝化处理，避免来流中的微小杂质冲蚀造成叶片损伤。在实际选型适配过程中，这类叶轮需要匹配对应的流体参数：当应用在车用涡轮增压场景时，

　　需要匹配发动机的排气流量范围，叶轮的转动惯量直接影响涡轮的响应速度，因此在结构设计时在保证强度的前提下尽可能去除非承载区域的多余材料，降低整体重量来提升动态响应特性；当应用在工业小型透平发电场景时，则更侧重长期运行的结构稳定性，叶片表面的粗糙度需要控制在Ra0.8以下，减少流体摩擦损失，提升长期运行的效率保持率。建模过程中需要重点关注叶片与轮毂、轮盘的结合位置，所有过渡区域都采用G2连续的曲面过渡，避免出现硬棱边造成的应力集中，同时要做动平衡校验的结构预留，在轮盘的端面预留去重位置，方便后期动平衡校正时去除微量材料，保证叶轮在工作转速区间内的振动值控制在允许范围内。这类叶轮的安装需要配合对应的密封结构，

　　轴颈位置通常会搭配迷宫密封或者接触式密封圈，防止高压流体从轴端泄漏，整体装配完成后需要做超速试验，验证在1.2倍额定转速下的结构强度，确保无塑性变形、裂纹等缺陷。从流体仿真的验证角度，设计阶段需要通过CFD仿真模拟不同工况下的流场分布，调整叶片的进口角、出口角以及流道的宽度，让叶轮在常用工况点处于最高效率区间，同时兼顾喘振边界与堵塞边界的范围，保证设备在变工况运行时的稳定性。
