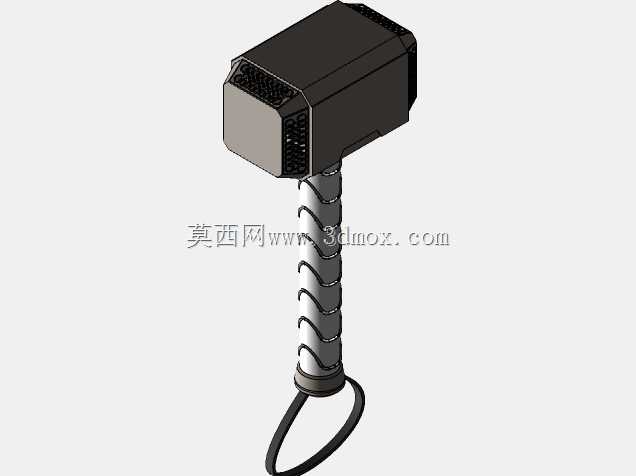

雷神之锤主题SolidWorks渲染三维作品

　　做这个模型的初衷，是之前帮文创道具工作室做手办打样前的结构验证，很多爱好者做这类影视道具复刻的时候，容易只盯着外观曲面做，忽略实际拿取的配重平衡、握持手感还有后续3D打印或者机加工的装配边界，所以建模的时候特意把工程层面的考量都融进去了。先从实际应用场景说，这类造型的物件，主要用途分三类：一是影视cosplay活动的手持道具，二是桌面创意装饰摆件，三是作为潮玩手办的原型母模，用来翻模做树脂或者金属材质的量产件，不同场景对应的设计侧重完全不一样，做cos道具的时候要控制整体重量，长时间举持不会给手腕造成过大负担，做摆件的时候要调整重心位置，放在台面上不会轻易倾倒，做手办原型的时候要预留分模线位置，避免后续脱模出现倒扣卡模的问题。

　　设计思路上没有完全照搬影视里的纯艺术化造型，而是在保留辨识度的基础上做了工程化优化，首先是握持部分的手柄，没有做完全光滑的圆柱面，而是参考了实际手用锤的手柄 ergonomic 曲面，贴合手掌虎口的位置做了1.2度的微弧收腰，手柄直径控制在32mm，这个尺寸是参考成年男性手掌握持的舒适区间定的，太粗握不住，太细又没有厚重感，手柄末端做了直径40mm的限位凸台，防止挥举的时候手从柄尾滑脱。锤头部分的造型，整体长度控制在180mm，宽度85mm，厚度60mm，这个尺寸比例既保留了原作的厚重视觉感，又不会因为尺寸过大导致打印或者加工的时候出现结构变形，锤头和手柄的连接位置，没有做简单的插接结构，而是参考了实际安装锤的楔紧固定方式，在锤头内部预留了2mm的锥度安装孔，手柄插入端做对应的锥度配合，装配的时候加厌氧胶就能实现非常牢固的连接，哪怕做金属材质的版本也不会出现头柄分离的问题。

　　安装边界这块也做了充分考量，如果是作为摆件使用，锤头底部做了一个直径12mm的隐藏式安装孔，可以配套M10的膨胀螺丝固定在木质或者石材底座上，安装孔深度15mm，不会打穿锤头表面影响外观，孔位做了沉台设计，螺丝拧入之后完全隐藏在孔内，外部看不到固定件。如果是作为手持道具使用，整体重量控制在800g以内，内部可以根据需要预留配重块安装腔，在锤头靠近手柄的位置预留了两个直径20mm的空腔，可以根据使用者的手感添加铅块或者树脂块调整重心，理想的重心位置在手柄前方30mm处，这个位置握持的时候手腕受力最均匀，长时间举持也不会有明显的酸胀感。

　　曲面建模的时候特意处理了所有的棱角过渡，原作里的锐利棱线全部做了R0.8mm的圆角处理，一方面是避免加工或者使用的时候出现锐边割手的问题，另一方面渲染的时候圆角过渡能让光影层次更自然，不会出现生硬的黑边。锤头表面的纹理做了分区域处理，正面的装饰纹路做了0.5mm的浅浮雕深度，这个深度不管是3D打印还是精雕机加工都能清晰呈现，又不会因为纹路过深导致积灰难清理，手柄部分做了细微的滚花纹理，纹理深度0.2mm，既增加握持的时候的摩擦力，又不会硌手。

　　实际做结构验证的时候，还考虑了不同加工工艺的适配性，如果是做FDM3D打印，所有的壁厚都控制在2.5mm以上，打印的时候不需要加太多支撑就能保证结构强度，支撑面都设计在非外观面，后期打磨处理很方便；如果是做CNC金属加工，所有的内角都做了R1mm以上的圆角，适配最小直径2mm的铣刀加工，不需要做电极清角就能达到不错的表面质量；如果是做树脂翻模，分模线设计在锤头侧面的中心对称位置，所有的倒扣结构都做了插穿位处理，不需要做复杂的行位滑块就能顺利脱模。

　　很多人做这类创意模型的时候容易陷入只看外观的误区，其实哪怕是文创类的道具模型，融入工程设计的思路之后，最终做出来的实物使用感和质感都会比纯外观建模好很多，比如之前做样件的时候，第一版手柄没有做收腰，握的时候总觉得滑，调整了曲面弧度之后，哪怕手上有汗也能稳稳握住，还有锤头的配重，一开始把重心做在锤头中心，拿的时候总觉得头重脚轻，调整了空腔位置把重心往手柄方向移了20mm之后，握持的平衡感立刻就上来了，这些细节都是纯看外观图注意不到的，必须结合实际使用的场景去调整参数，才能做出既好看又好用的模型。
