工业起重用带外螺纹连接吊钩结构设计

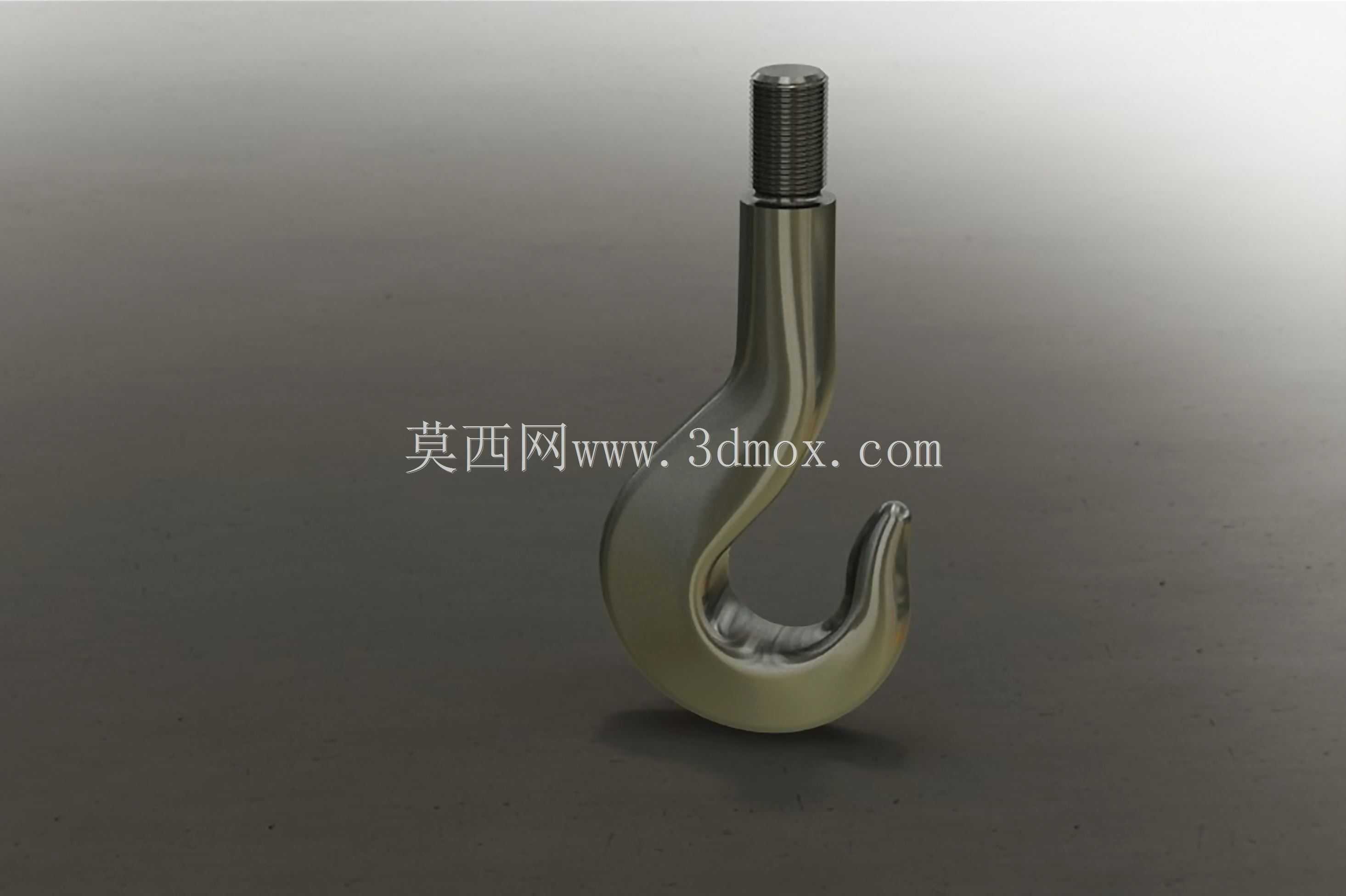

　　在车间物料转运、重型设备装配、仓储高位码垛、港口小件吊装这类常规作业场景里，吊钩作为吊具末端直接承接载荷的核心构件，其结构合理性直接决定吊装作业的可靠性与操作安全性。这款吊钩采用上端外螺纹的连接形式，区别于传统吊钩常见的吊环铰接、卸扣连接结构，螺纹端可以直接拧入带对应内螺纹的吊臂末端、升降机构输出端或者定制吊具的连接座内，不需要额外搭配连接卸扣或者铰接销轴，在安装空间受限的小型起重设备、垂直升降工位上，能有效压缩吊具末端的整体长度，避免因为连接附件过多导致的起升净空不足问题。从结构设计逻辑来看，吊钩整体采用模锻后机加工的成型思路，钩身的弯曲段做了等强度的变截面处理，钩尖位置做了向内的安全翘边，防止吊装过程中吊索、

　　钢丝绳或者吊装带从钩口意外滑出，钩身的过渡圆弧完全匹配常规吊装带、钢丝绳的弯折半径要求，避免吊索在钩身位置出现过小弯折导致的应力集中、吊索提前断丝或者磨损的问题。上端的螺纹段采用标准公制粗牙螺纹，螺纹长度经过载荷校核，完全满足全螺纹旋入后的啮合强度要求，螺纹根部加工有退刀槽，避免螺纹末端与钩身过渡位置出现应力集中，在承受冲击载荷的时候不会从螺纹根部发生断裂。钩身的承重截面经过抗弯强度验算，在额定载荷下，钩身内侧的最大拉应力控制在材料许用应力的三分之一以内，预留足够的安全冗余，应对吊装过程中可能出现的动载冲击、偏载受力情况。从安装边界来看，这款吊钩的安装只需要保证对接端的内螺纹规格匹配，安装时将螺纹完全旋入对接座后，

　　可搭配锁紧螺母或者止动螺钉防止作业过程中螺纹松脱，不需要额外的铰接间隙预留，整体安装后同轴度更好，垂直起吊的时候不会出现钩身偏摆的问题。钩身的表面采用抛光处理，一方面可以降低表面粗糙度，减少吊索与钩身接触时的磨损，另一方面也便于日常检查，及时发现钩身表面可能出现的裂纹、变形等损伤。在实际使用过程中，这类螺纹连接吊钩常配套在小型电动葫芦、固定式悬臂吊、流水线垂直提升工位、实验室小型起重设备上，相比大吨位起重设备使用的铰接式吊钩，它的结构更紧凑，安装拆卸更便捷，日常维护只需要定期检查螺纹磨损情况、钩身开口变形量、钩尖磨损程度即可，不需要对铰接销轴做润滑保养，维护成本更低。设计过程中需要重点控制钩身弯曲段的曲率变化，避免出现截面突变，

　　同时要保证钩尖的翘边高度足够，能挡住常规直径的吊索，同时又不会因为翘边过高导致挂取吊索的时候操作不便。螺纹段的轴线与钩身的承重中心要保持重合，避免起吊后出现钩身受偏载弯矩的情况，长期偏载会导致螺纹段受力不均，加速螺纹磨损甚至出现断裂风险。另外钩身的内腔深度要适配常用的吊装带、钢丝绳套的尺寸，保证吊索放入后能自然滑到钩身最低的承重位置，不会卡在钩口位置导致受力点偏移。
