手持式气动喷漆枪曲面结构三维数模

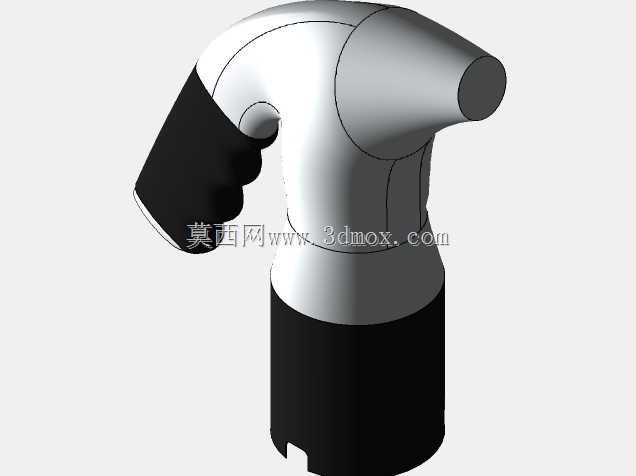

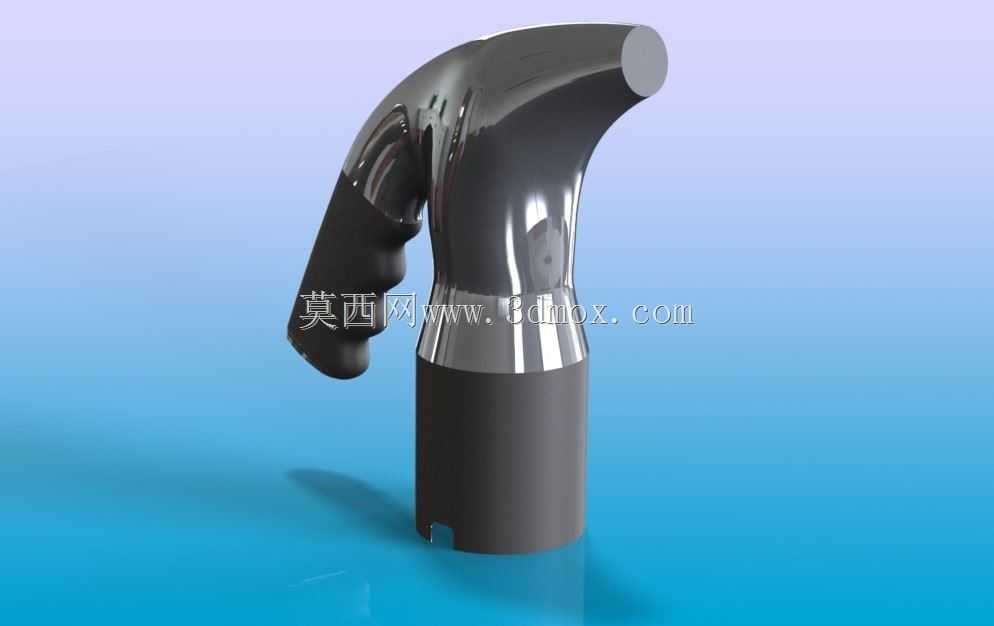

　　该模型还原的是手持喷涂作业场景下常用的气动喷漆枪主体结构，在汽车钣金修复、家具表面涂装、五金件防腐喷塑、广告标识喷绘等作业场景中，这类工具是一线操作人员直接握持的执行端部件，其结构合理性直接影响长时间作业的握持疲劳度、喷涂指向精度以及涂料雾化的输出稳定性。从结构设计逻辑来看，整个枪体采用上下分段式布局，下部为圆柱形气源对接段，该段的外径尺寸匹配常规气动快插接头的安装标准，外圆柱面预留的环形凹槽用于安装密封胶圈，对接气源管路后可保证0.4-0.8MPa工作气压下无泄漏，该段的轴向长度控制在常规快插接头的啮合长度范围内，既保证连接强度，也不会因过长导致枪体下部与操作人员手腕产生干涉。上部枪身采用大曲率流线型曲面过渡，没有尖锐棱角，

　　一方面是为了适配内部气流通道的走向，让压缩空气从下部进入后能平滑转向至喷嘴方向，减少气流紊流带来的压力损失，另一方面曲面外壳在注塑或金属压铸成型时，更利于材料填充和脱模，降低生产环节的废品率。握柄部分采用符合人体工学的内凹弧面设计，弧面曲率贴合成年人手掌自然弯曲时的贴合形态，握柄的粗细尺寸经过适配，握持时食指可自然搭靠在扳机位置，不需要刻意调整手腕角度就能完成扳机按压动作，长时间连续作业时可降低掌部肌肉的紧绷感。枪身与下部对接段之间设置的环形金属质感装饰环，并非单纯的外观装饰件，其实际作用是作为上下壳体的连接压圈，装配时通过该压圈将上下两部分壳体锁紧，同时隐藏壳体拼合的接缝，避免涂料、粉尘进入枪体内部堵塞气流通道。

　　枪体最前端的喷嘴安装位采用同轴圆柱面定位结构，可匹配不同口径的雾化喷嘴组件，更换喷嘴时不需要调整枪体内部结构，就能适配底漆、面漆、清漆等不同粘度涂料的喷涂需求。从安装边界来看，整个枪体的最大外轮廓宽度控制在成年人单手握持的可控范围内，枪身最高点到握柄最低点的距离符合常规手持工具的尺寸区间，作业时操作人员手腕转动的角度范围不会被枪体自身结构限制，可灵活调整喷涂角度来适配工件的异形表面。模型还原的曲面过渡细节，可直接用于手板制作前的结构验证，通过3D打印出实体样件后，可实际握持验证握柄的贴合度，也可通过流体仿真模拟内部气流的走向，优化气道结构来降低工作时的气流噪音，同时减少涂料在枪嘴位置的堆积概率。枪体外壳的壁厚设计遵循均匀过渡原则，

　　曲面位置没有出现壁厚突变的情况，可避免注塑成型时出现缩痕、翘曲等缺陷，外表面的高光质感对应实际产品的抛光镀铬或高光塑料表面处理工艺，这类表面处理不仅提升外观质感，更重要的是光滑表面不容易附着漆雾，作业后清理枪体表面残留涂料时更加便捷，减少涂料干结后难以清理的问题。
