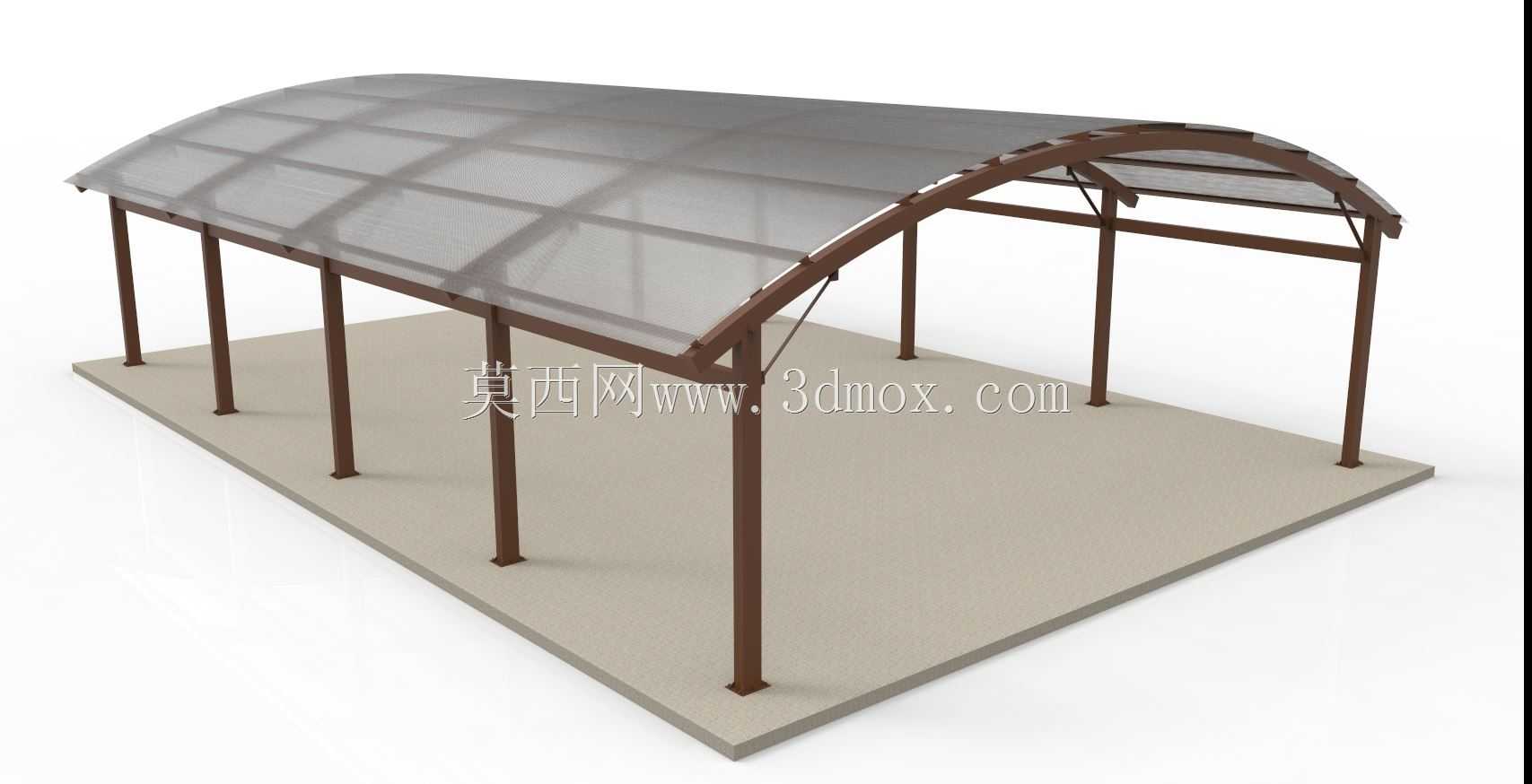

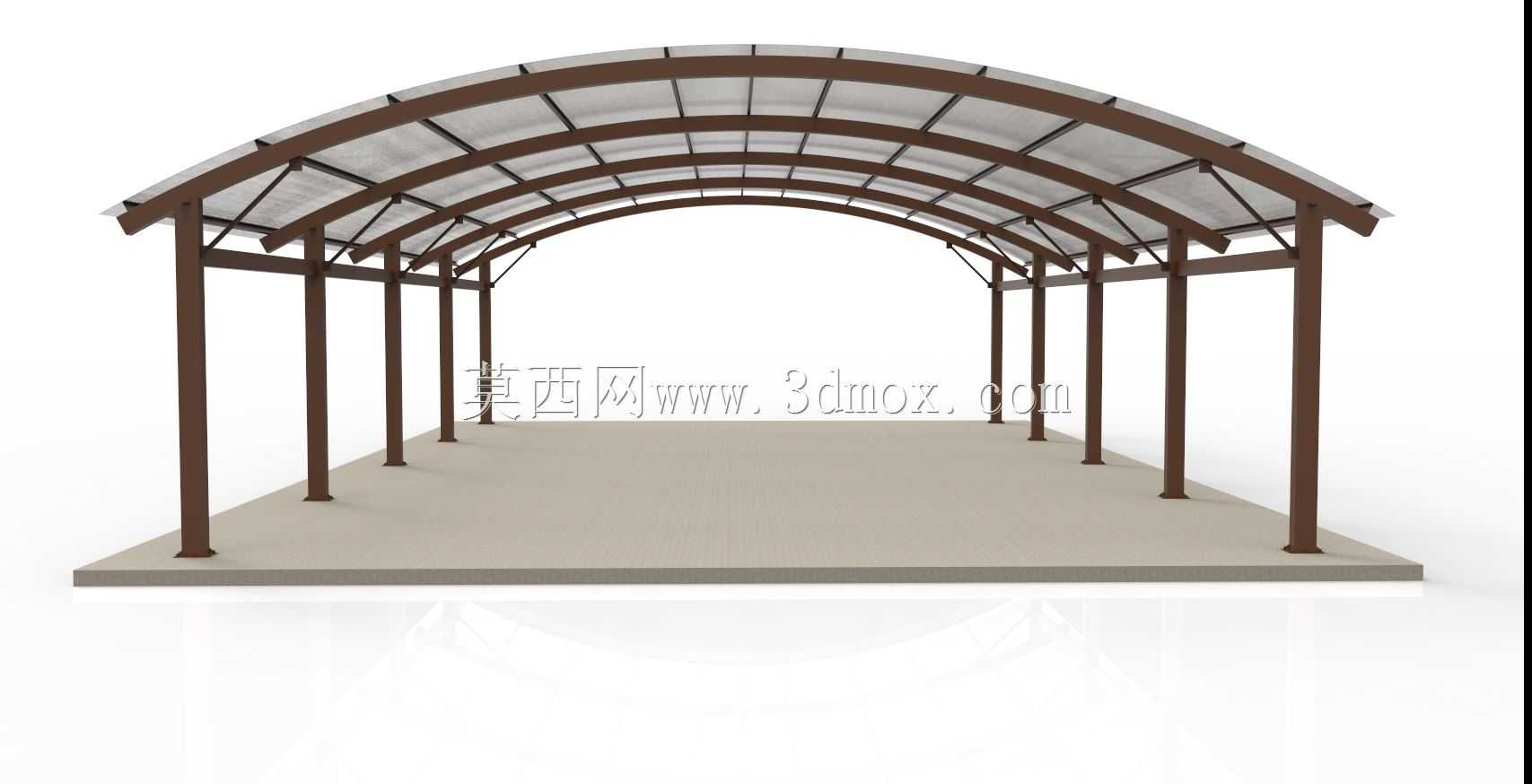

拱形多跨金属结构采光遮雨棚

　　这类拱形金属结构棚架，在厂区人行通道、露天物料堆放区、非机动车停放区、小型设备临时遮蔽区都有广泛应用，核心作用是阻隔直射阳光、遮挡降雨与高空坠物，同时依靠拱形曲面的自然排水特性，避免顶面出现积水渗漏问题。从结构受力逻辑来看，整体采用立柱加弧形拱梁的组合受力体系，立柱沿棚体纵向等距排布，每根立柱底部通过预埋锚板与混凝土地面刚性连接，抵消竖向荷载与横向风载带来的倾覆力矩；拱梁采用分段弯折的型材拼接成型，相邻拱梁之间通过纵向系杆拉结，形成连续的空间受力框架，避免单根拱梁出现侧向失稳。棚面覆盖的透光板材，通过专用压条固定在拱梁预设的安装孔位上，板材拼接处预留适配热胀冷缩的伸缩间隙，防止温度变化导致板材起拱开裂。

　　从安装边界来看，这类棚架的跨度通常适配6米到12米的通行或堆放需求，纵向可根据实际场地长度延伸，单节标准段长度控制在3米左右，方便现场分段拼装，不需要大型吊装设备即可完成安装；立柱高度一般设置在3米到4.5米区间，既满足普通货运车辆的通行限高要求，也避免过高导致风阻过大提升结构用料成本。设计过程中，拱梁的弧度经过受力优化，曲率半径与跨度比值控制在合理区间，既保证顶面排水坡度不低于5%，让降雨可以顺着弧形面快速流向两侧排水槽，也能降低积雪地区的顶面雪荷载堆积，减少冬季结构承压。

　　细节设计上，所有金属构件的连接节点都采用螺栓装配而非现场满焊，一方面可以降低现场施工的焊接工作量，提升安装效率，另一方面也方便后期构件损坏后的更换维护；立柱与拱梁的连接节点处设置加劲肋，分散节点处的集中应力，避免长期荷载作用下节点出现变形开裂。棚体两侧不设置封闭围挡，保持空气自然流通，避免夏季棚内出现闷热积温的问题，同时也能降低横向风对棚体的推力，提升沿海多风地区的结构稳定性。这类结构在建模过程中，需要重点核对各构件的干涉情况，尤其是拱梁分段拼接处的对接精度，以及压条与板材安装位的匹配度，避免现场安装时出现孔位错位无法装配的问题；同时要预留出板材安装的压缩余量，保证固定后棚面平整，不会出现局部凹陷积水的情况。
