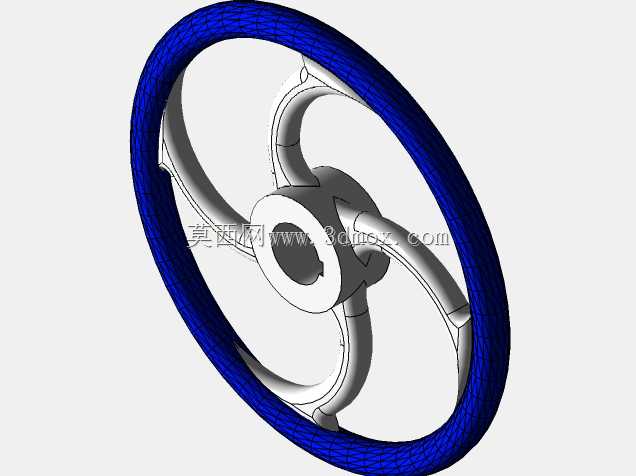

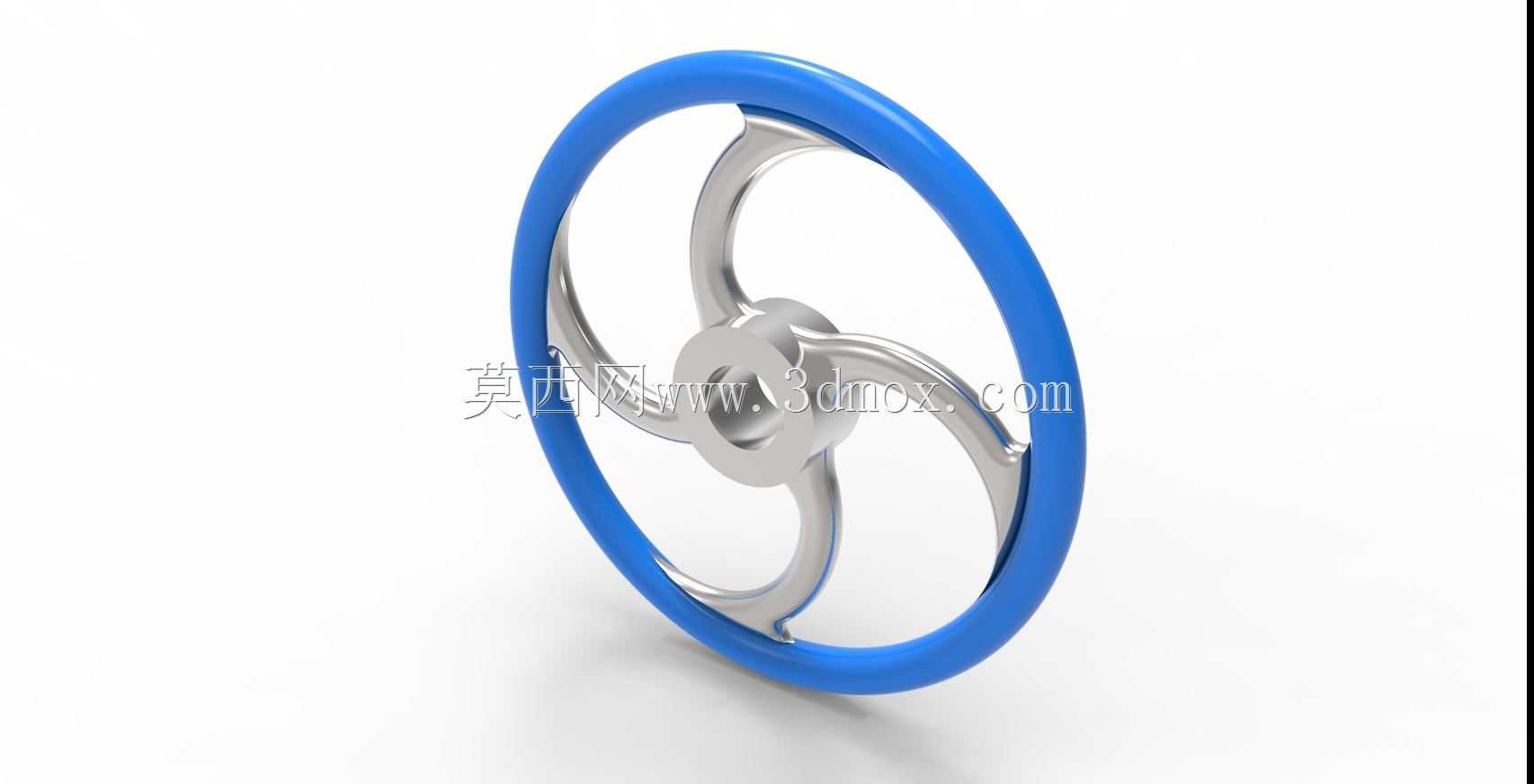

三辐式包覆型手轮结构三维设计

　　这款手轮结构主要应用于各类需要手动微调、手动操控的工业设备端，常见于机床进给调节单元、阀门启闭操控端、工装夹具锁紧机构、检测仪器位移调节模块等场景，作为人工施力传递扭矩的核心操作部件，其结构合理性直接影响操作手感、施力效率与长期使用可靠性。从实际使用需求出发，该手轮采用三辐式支撑结构，区别于传统五辐、双辐手轮的受力特性，三根辐条沿轮毂中心呈120°均匀分布，在保证整体结构刚度的前提下，大幅降低了手轮自身重量，同时减少了铸造或加工过程中的材料内应力集中风险，辐条与轮缘、轮毂的衔接处均采用大圆弧过渡设计，避免应力突变导致的辐条断裂问题，适配频繁正反转操作的工况需求。轮缘部分采用外层包覆设计，

　　外层的防滑包覆层能够在操作人员佩戴劳保手套操作时提供足够的摩擦力，避免施力过程中打滑，同时包覆层的阻尼特性能够吸收部分操作时的震动反馈，提升微调操作时的手感精度，尤其适合需要小角度精准调节的设备场景，比如光学检测平台的位移调节、精密机床的进给微调等工况，能够减少操作时的手部疲劳。中心轮毂部分采用阶梯孔设计，预留了与传动轴配合的键槽安装位，同时轮毂端面设置有定位止口，能够保证手轮安装后与传动轴的同轴度，避免高速转动或频繁操作时出现径向跳动，轮毂与辐条的衔接区域做了加厚处理，能够承受更大的扭矩输入，避免大力度操作时轮毂开裂。从安装边界来看，该手轮的轮缘外径适配常规设备操作位的空间预留尺寸，安装时无需额外扩大操作面板的开孔范围，

　　轮毂的轴向长度适配多数设备传动轴的伸出长度，可直接通过平键与轴端锁紧螺母完成固定，无需额外定制转接配件。设计过程中重点考量了不同操作姿态下的施力特性，三辐结构的布局使得无论手轮停在任意角度，操作人员都能快速找到合适的抓握位置，轮缘的截面采用符合人体工学的圆弧造型，抓握时手掌受力均匀，长时间操作不会出现局部压痕。在结构强度校核层面，通过有限元分析对辐条、轮毂、轮缘三个核心受力区域做了扭矩加载模拟，在额定操作扭矩下，各部位的变形量均控制在允许范围内，安全系数满足工业设备操作件的通用标准，即使出现突发的过载施力情况，结构也不会出现脆性断裂，优先发生塑性变形以提示操作人员施力超限，避免设备内部传动机构受损。此外，该手轮的结构设计兼顾了加工工艺性，金属基体部分可采用一体铸造成型后做机加工处理，外层包覆层可通过二次注塑或套装工艺完成装配，生产过程中工序简单，成品一致性容易控制，适合批量生产配套各类通用工业设备。
