嵌入式金属观察窗壳体结构设计

　　做设备面板集成的时候，这类嵌入式观察窗壳体的使用场景其实非常多，不管是小型工控柜的本地显示单元嵌入，还是实验室小型检测设备的观测窗口预留，甚至是 standalone 式传感变送装置的外防护壳，都能用到这类结构。很多刚入行的结构工程师做这类壳体的时候，容易把注意力全放在窗口的可视面积上，忽略了安装配合的边界公差，最后要么装进去晃荡，要么压坏面板表层的喷塑层，反而给后续装配留了一堆麻烦。

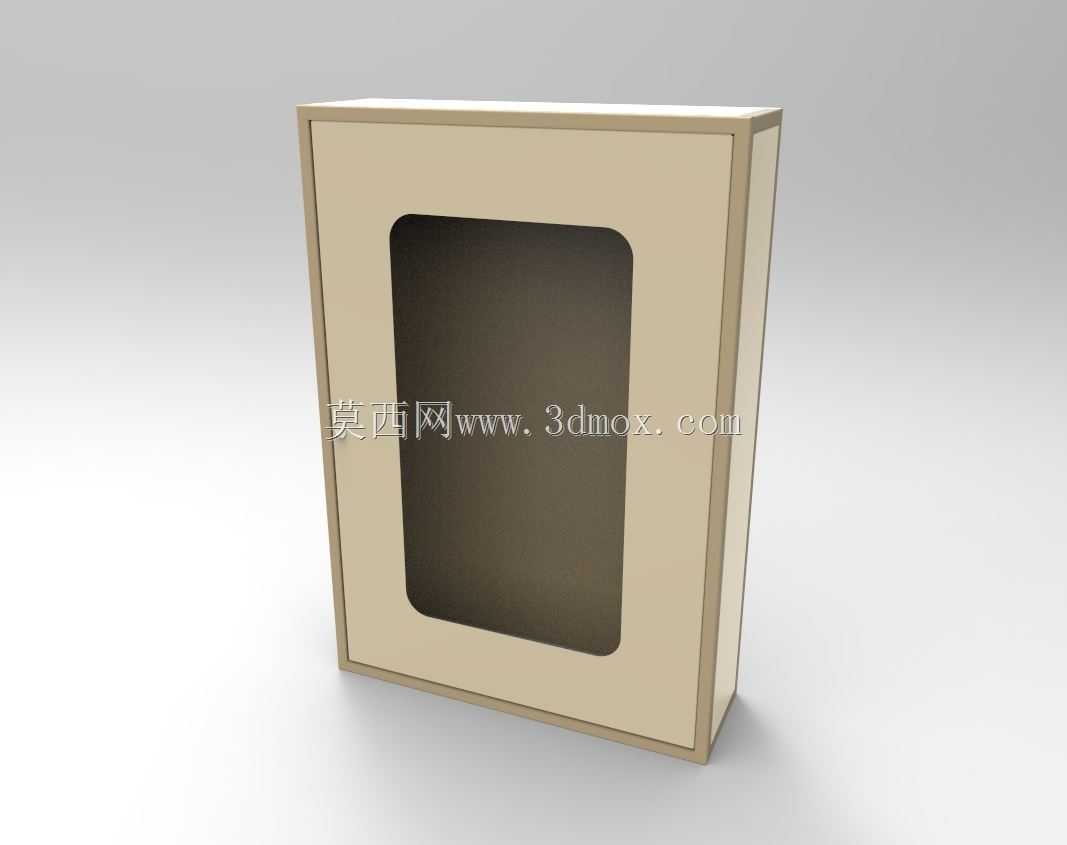

　　先说实际用途，这个壳体本质是带透明视窗的防护承载结构，内部可以嵌装小型显示模块、状态指示板，或者是需要目视观测的传感检测单元，外侧的金属边框承担结构防护、安装定位的作用，中间的开窗区域负责提供无遮挡的观测路径，同时边框的翻边结构可以遮挡内部的安装螺丝、线路接头，让设备外露面保持整洁。之前做车间环境监测终端的时候，就用过类似结构，当时要把温湿度、粉尘浓度的显示模块嵌在车间立柱的控制箱面板上，一开始用的是塑料卡扣式壳体，车间里有叉车通行带来的持续振动，用了不到三个月卡扣就松脱了，后来换成这种折边金属壳体，靠侧边的安装耳压接在面板背面，用了两年多都没出现松动移位的问题。

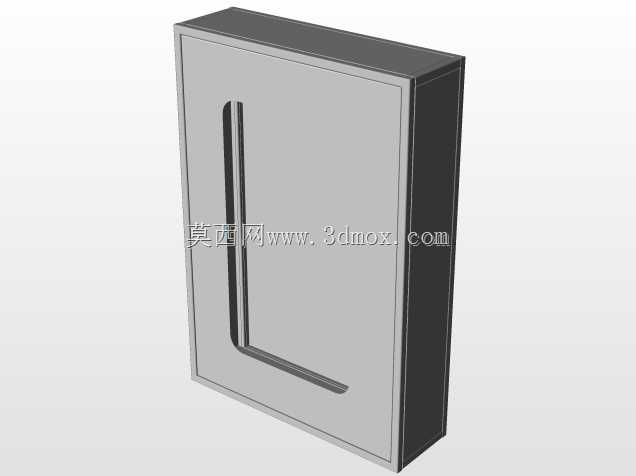

　　从功能特性上来说，这个壳体的折边设计是核心，四周的直角折边一方面提升了薄金属板的整体刚性，不用额外加加强筋就能避免薄板受外力出现凹陷变形，另一方面折边形成的围边可以和安装面板的开孔形成配合，限制壳体的横向窜动。窗口边缘做的圆角过渡不是为了好看，是为了避免应力集中——如果窗口开成直角，钣金冲压的时候直角位置容易出现微裂纹，后续受温度变化或者外力冲击的时候，裂纹会顺着直角顶点延伸，圆角处理之后就能把集中应力分散开，同时也能避免安装的时候锋利的直角边割伤装配人员的手，或者刮坏嵌入的透明视窗面板。

　　设计思路上，这类壳体优先考虑的是安装兼容性和加工便利性，整个结构用单块钣金板折弯成型，没有多余的拼接焊缝，加工的时候只需要一次激光切割下料，开出窗口和安装孔，再折四边就能成型，加工工序少，批量生产的时候成本能压得很低。窗口的尺寸是根据内部要安装的显示模块或者观测区域来定的，一般要比内部有效可视区域单边大2-3mm，避免边框遮挡视线，同时视窗的固定是靠壳体内部的压条，把透明面板（一般是亚克力或者钢化玻璃）夹在壳体折边和压条之间，中间加一圈薄的橡胶密封条，既能防止灰尘、水汽从窗口位置进入壳体内部，也能缓冲振动，避免透明面板和硬金属边框直接接触被震碎。

　　外形尺寸和安装边界这块，做结构设计的时候要特别注意几个公差：首先是壳体的外轮廓尺寸，要比安装面板上的开孔尺寸单边小0.2-0.3mm，这个间隙是给安装时候的对位留的，也能抵消钣金折弯的角度误差——毕竟钣金折弯很难做到绝对的90度，多少会有一点回弹，留这个间隙就不会出现壳体塞不进开孔的情况。然后是折边的高度，也就是壳体嵌入面板之后的深度，这个要根据内部安装的元器件厚度来定，一般要比内部元器件的总厚度多留5mm左右的走线空间，避免线路被夹在元器件和壳体背板之间。还有正面的边框宽度，也就是窗口边缘到壳体外边缘的距离，这个宽度不能太窄，至少要留15mm以上，一方面是要给安装固定的螺丝留位置，另一方面太窄的话，压接面板的时候压强太大，容易把面板的表层压出凹痕，尤其是喷塑或者喷漆的面板，边框太窄的话安装之后正面会看到明显的压印，影响外观。

　　另外，这类金属壳体的表面处理一般用喷塑，颜色选米白色或者浅灰色是有道理的，工业现场的环境灰尘多，浅色系的表面落灰之后很容易发现，方便日常清洁，而且浅颜色不会像黑色那样容易吸热，夏天在户外或者设备内部温度高的场合，能减少壳体的温升，避免内部的电子元器件因为温度过高出现工作异常。之前有客户要求把壳体做成黑色，装在户外的设备上，夏天太阳直射的时候壳体表面温度能到六十多度，内部的显示模块直接黑屏了，后来换回浅灰色壳体，同样环境下表面温度低了将近十五度，显示模块就再也没出过高温故障。

　　还有一个容易被忽略的细节，就是壳体的接地设计，因为是金属外壳，内部装电子元器件的时候，必须在壳体的折边上预留一个接地螺丝孔，用黄绿双色线把壳体和设备的接地端连起来，避免内部线路绝缘破损之后壳体带电，造成操作人员触电的风险。很多小厂做的这类壳体忘了留接地位置，最后验收的时候过不了安规，还要临时打孔返工，反而耽误工期。

　　实际选型的时候，还要根据使用环境选对应的板材厚度，如果是装在小型桌面设备上，没有大的振动和外力冲击，用1mm厚的冷轧钢板就足够了；如果是装在重型设备或者户外移动设备上，就要选1.5mm甚至2mm厚的板材，折边的高度也可以适当加高，提升整体的抗变形能力。如果是用在有腐蚀性气体的场合，比如化工车间的检测设备，板材可以换成304不锈钢，表面做拉丝处理，不用喷塑就能有不错的防护能力，也不会像冷轧板喷塑那样，时间长了塑层脱落生锈。
