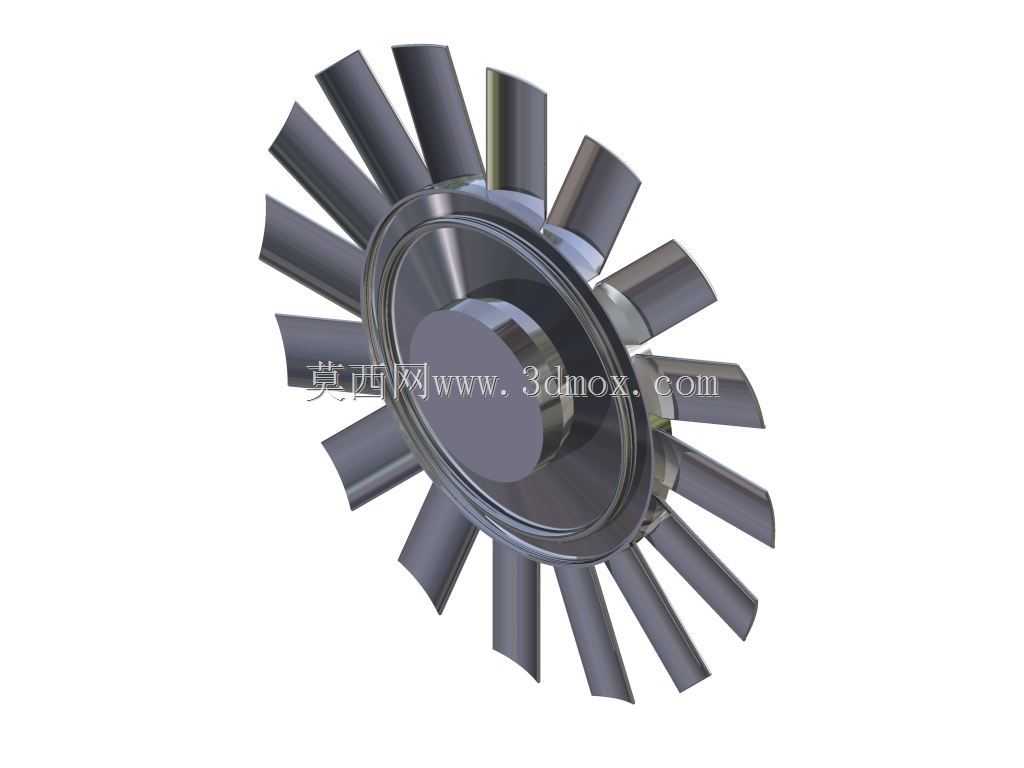

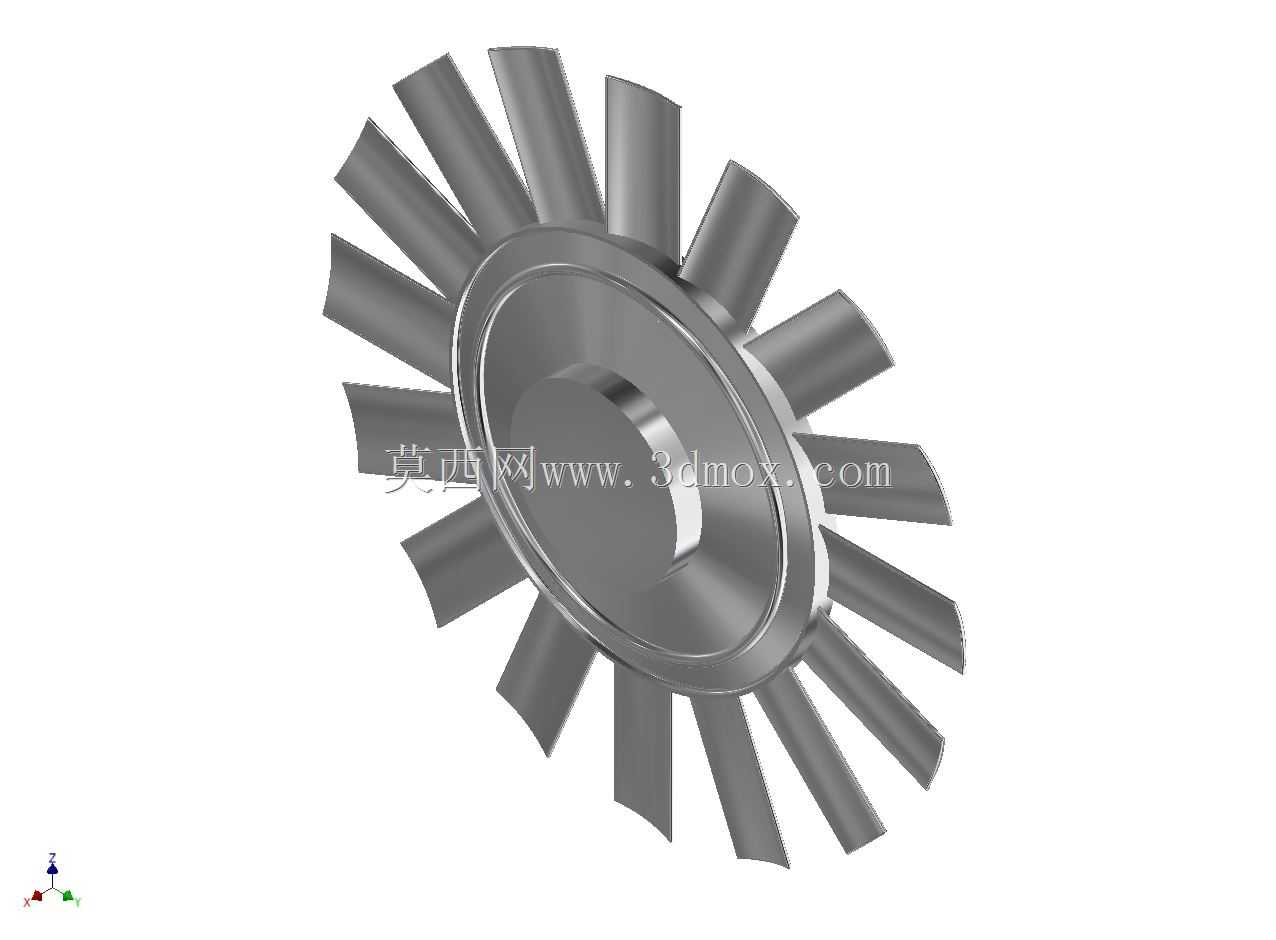

这类径向布置的涡轮式叶片轮,常应用在小型通风散热、低压气体输送、局部排风系统中,也可作为微型涡轮动力装置的核心转动部件,在电子设备散热风道、小型工业设备排风单元、实验台通风回路里都能见到同结构的部件。从结构上看,该部件采用中心轮毂加周向均匀分布直叶片的布局,轮毂中心设置有同轴安装孔,用于和驱动轴配合传递扭矩,安装孔的同轴度公差直接影响转动时的动平衡表现,设计时通常会根据配套轴径选取H7/k6的过渡配合,保证传动无松动同时便于装配拆卸。叶片采用等厚度矩形截面径向排布,从轮毂外缘一直延伸到轮体外径边缘,相邻叶片之间形成等截面的流道,气流沿轴向进入轮体中心区域后,在叶片的推动下沿径向向外甩出,相比前倾式离心叶片,

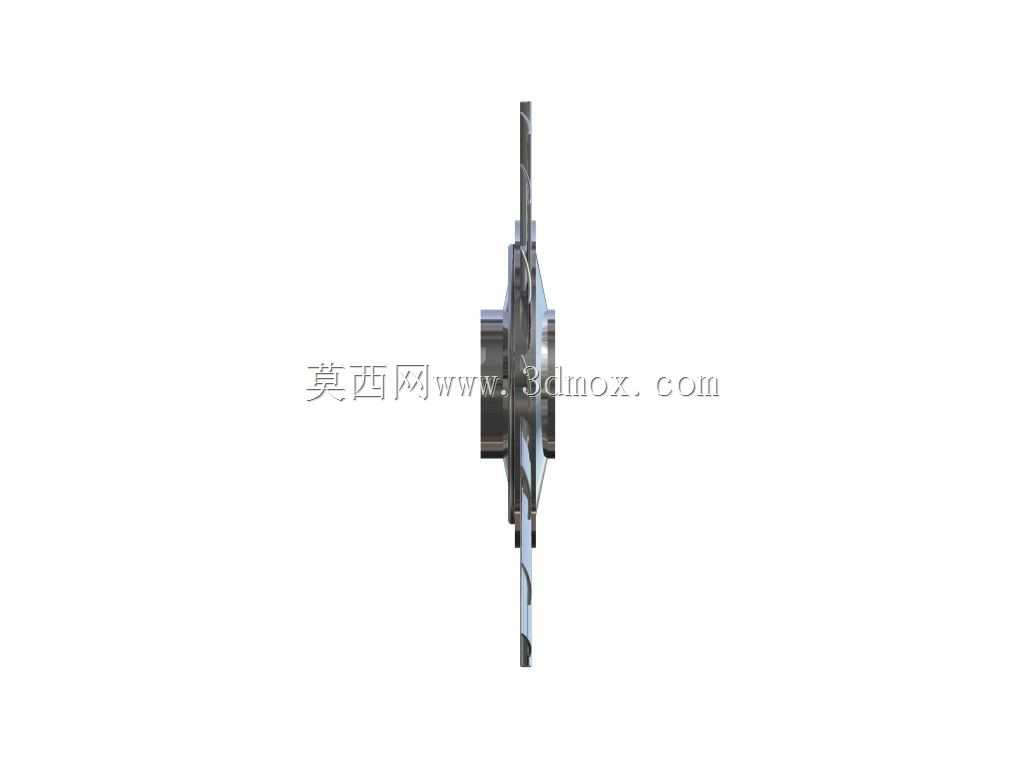

这种直径向叶片的结构加工难度更低,动平衡校正更容易,虽然气动效率略低于曲面叶片,但在低压、小流量的通风场景下完全能满足使用需求,同时结构强度更高,能承受更高的转速而不出现叶片变形。轮体的整体外径尺寸通常根据所需通风量确定,在相同转速下,外径越大能推动的气体流量越高,但对应的转动惯量也会增大,对驱动电机的启动扭矩要求更高,设计时需要匹配驱动端的输出参数,避免出现启动困难、运行过载的问题。轮毂的轴向厚度需要满足安装配合的长度要求,过短的配合长度会导致轴与轮毂的接触面积不足,传动时容易出现应力集中,长期运行可能出现轮毂孔磨损、轴连接松动的问题,厚度过大则会增加不必要的转动重量,提升材料成本同时增大运行能耗。
叶片与轮毂的连接位置采用圆角过渡,避免直角连接处的应力集中,在高速转动时,叶片根部承受的离心力最大,圆角过渡能有效分散应力,降低根部断裂的风险,这也是这类旋转部件结构设计中必须注意的细节。从安装边界来看,该部件装入风道时,需要保证轮体两侧与风道壁面留有均匀的间隙,间隙过小容易在转动时出现叶片擦碰风道壁的故障,间隙过大则会导致气流从间隙处回流,降低通风效率,通常单侧间隙控制在轮体外径的千分之三到千分之五之间,既保证运行安全,又能控制回流损失。叶片的数量选择也经过匹配,过多的叶片会增大气流在流道内的摩擦阻力,降低通风效率,过少的叶片则会导致出口气流不均匀,产生较大的气动噪声,图中所示的叶片数量在小尺寸通风轮中属于常用配置,能在效率、

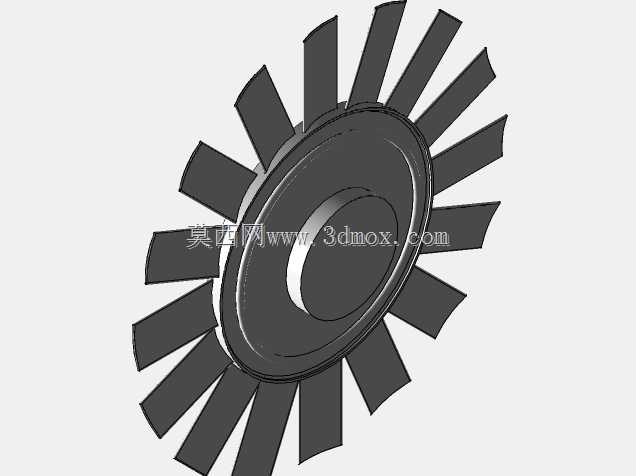

噪声、加工成本之间取得较好的平衡。这类部件在建模时,通常先绘制轮毂的旋转截面,通过旋转特征生成轮毂基体,再绘制单个叶片的截面轮廓,拉伸生成单个叶片后通过圆周阵列得到整圈叶片,最后对所有锐边进行倒圆角处理,建模过程中需要注意阵列的角度均分,保证每个叶片的位置精度,避免因叶片位置偏差导致动平衡不合格。实际生产中,这类部件如果采用塑料材质,通常会用注塑工艺一次成型,模具设计时需要注意叶片部分的脱模斜度,避免脱模时叶片变形;如果采用金属材质,小批量生产时可以采用五轴铣削加工,大批量生产则可以采用压铸工艺,降低单件生产成本。在实际选型应用时,需要根据系统所需的风压、风量参数匹配对应的轮体尺寸和转速,同时核算驱动电机的功率是否满足运行需求,避免出现小马拉大车导致电机烧毁的情况,安装时还要注意做动平衡校正,尤其是转速超过3000转每分钟的应用场景,动平衡精度需要达到G2.5级以上,才能保证运行平稳,降低振动和噪声。
