三轴直线驱动龙门式工业机器人结构设计

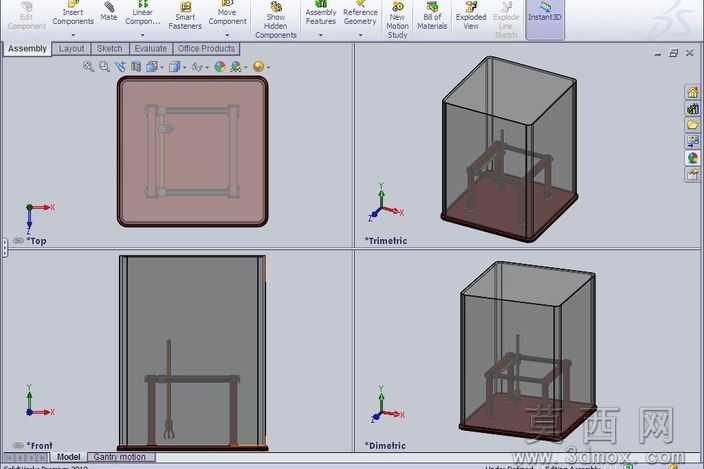

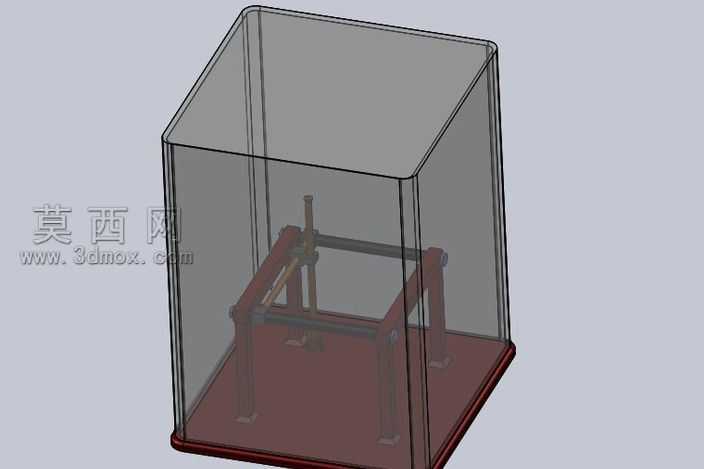

本模型为龙门式直角坐标工业机器人三维结构设计，整体采用经典龙门框架式布局，依托直线电机作为核心驱动元件，在X、Y、Z三个相互垂直的坐标轴上实现高精度直线运动，可覆盖较大的矩形作业空间范围，适配搬运、上下料、点位作业等多种工业场景需求。建模过程中严格遵循机械设计装配逻辑，对各运动轴的导轨安装面、电机固定座、龙门横梁、支撑立柱等结构进行了参数化建模，各零部件之间保留了合理的装配间隙与运动自由度，可在三维软件中直接模拟各轴的运动行程与干涉情况。模型完整呈现了设备的外防护框架结构，透明防护壳体采用半透明材质参数设置，可清晰观察内部机器人本体的运动结构布局，底部安装基座预留了与生产线工位对接的安装孔位，方便后续根据实际使用场景进行安装固定。设计过程中充分考虑了直线电机的安装精度要求，对各轴的运动导向结构、线缆拖链排布空间、限位装置安装位置都做了合理规划，整体结构刚性充足，运动惯量匹配合理，可满足高速高精度的直线运动作业需求。模型的多视图展示分别对应三维软件中的俯视图、前视图与等轴测视角，可从不同维度观察设备的整体布局与内部结构细节，各零部件的建模精度符合机械加工的工艺要求，可直接作为同类设备设计的参考原型，也可用于自动化生产线的方案布局演示与结构验证。
