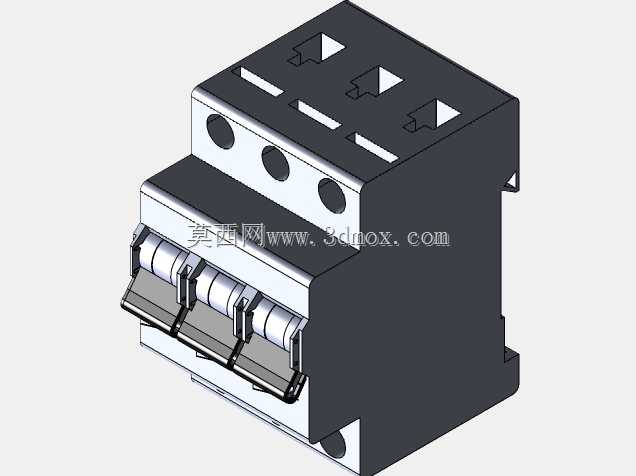

三极40A塑壳断路器三维结构设计

　　在低压配电系统的终端配电支路设计中，三极40A规格的塑壳断路器是三相小功率负载回路的核心保护元件，常见于工业车间的小型动力配电箱、楼宇三相供电的分户进线端、自动化设备的控制柜动力进线侧，承担着回路过载保护、短路瞬时分断以及带载分合电路的核心作用，这类元件的三维建模精度直接影响到配电柜体的布局干涉检查、母排走向设计以及安装工位的工艺排布。

　　从实际工程应用的场景来看，这类三极断路器主要适配AC400V级别的三相三线制供电回路，额定工作电流40A，能够覆盖单台7.5kW及以下功率的三相异步电机直接启动回路、三相加热模组供电回路、多台单相负载均衡分配的三相进线回路，在回路电流超过额定值达到过载阈值时，内部的双金属片受热形变触发脱扣机构延时分断，避免线路长期过热引发绝缘老化；当回路出现短路故障时，电磁脱扣机构瞬时动作，在毫秒级时间内分断故障电流，切断故障回路防止故障范围扩大。

　　建模过程中首先要明确产品的安装边界，这类导轨式安装的三极断路器，标准适配35mm宽度的DIN电气安装导轨，本体宽度为3个标准模数宽度，也就是54mm的总宽度，本体高度方向从导轨安装面到本体顶部的尺寸为80mm，深度方向从安装导轨基准面到本体前端操作手柄的最外端尺寸为70mm，建模时需要严格卡准这几个安装基准尺寸，否则在做柜体整体装配时，会出现导轨安装位干涉、柜门关合碰到操作手柄、相邻元件之间电气间隙不足的问题。

　　外形结构的设计还原上，要区分清楚几个核心功能区域的结构细节：前端的三个操作手柄是独立对应三极的分合状态，手柄的拨角行程要符合实际产品的操作角度，分闸位置与合闸位置的角度差为45度，手柄表面的防滑凹槽结构不能省略，在做虚拟人机操作验证时，需要保证手指操作空间的预留符合电气柜操作的安全距离要求；本体上部的三个进线端子孔位，要还原出压线螺丝的沉头结构以及端子防护罩的卡扣结构，下部的三个出线端子结构与进线端对称，端子的接线空间要预留足够，能够容纳10平方毫米的多股铜芯线插入并完成压线紧固；本体侧面的导轨卡扣结构是建模的重点，卡扣的弹性让位尺寸要准确，还原出卡入35mm导轨时的卡扣形变行程，保证虚拟装配时能够模拟出卡入导轨的到位手感，同时卡扣的定位凸台要和导轨的卡槽完全贴合，避免安装后出现本体晃动的问题。

　　从设计思路的角度来说，这类成熟工业电气元件的建模，不需要做结构创新，核心是还原真实产品的装配关系与尺寸公差，首先要确定安装基准面，也就是导轨贴合的本体背面作为整个模型的装配基准，所有的结构特征都要从这个基准面开始标注尺寸，避免出现累计尺寸偏差；其次是分模线的位置要和实际产品一致，塑壳本体的上下盖合缝位置在本体侧面的中部分型线位置，合缝处的卡扣凸台结构要还原，不能做成一体化的光滑外壳，否则和实际产品的注塑装配结构不符；本体表面的散热槽结构，分布在外壳的两侧面，槽深1.2mm，槽宽2mm，间距5mm，这些散热槽的作用是在断路器带载工作时，散发内部触头和脱扣机构产生的热量，建模时不能省略这些细节，否则在做热仿真分析时，外壳的散热面积计算会出现偏差，影响仿真结果的准确性。

　　在做配电柜体的整体布局设计时，这个断路器模型的精度直接影响到母排的设计，进线端的母排连接位置，要保证端子的接线螺丝中心距准确，三个进线端子的中心距为18mm，和同规格的其他品牌三极断路器端子距保持通用互换性，母排设计时可以直接按照这个孔位来做母排的冲孔定位，不需要再额外核对尺寸；操作手柄的前方要预留不小于50mm的操作空间，这个空间是柜内布线以及手动操作分合闸的安全距离，建模时如果手柄的突出尺寸不准，会导致后续实际装配时操作空间不足，无法顺利完成分合闸操作。另外，本体上的状态指示窗口位置，在手柄下方的对应位置，要还原出红色合闸指示、绿色分闸指示的窗口结构，在做虚拟运维仿真时，能够直观判断断路器的分合状态，和现场实际运维的视觉反馈保持一致。

　　还要注意的是，这类断路器的进出线端都带有防触电的绝缘防护罩，防护罩的铰接结构在端子的外侧，能够向上翻开完成接线，接线完成后向下盖合，遮盖带电的接线端子部分，建模时要还原这个铰接轴的结构以及防护罩的翻转行程，不能把防护罩做成固定结构，否则在做虚拟接线工艺模拟时，无法还原接线的操作步骤。本体底部的导轨卡扣，带有一个手动解锁的拨片，拨片的位置在本体底部的右侧，向下拨动拨片就可以把断路器从导轨上取下，这个拨片的结构尺寸也要准确，在做虚拟拆装训练时，能够模拟正确的拆卸步骤，避免出现结构逻辑和实际产品不符的问题。
