自调式六角开口快拧扳手结构设计

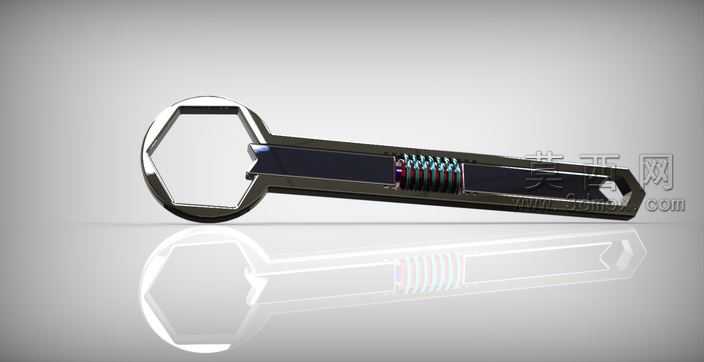

本作品为可调式六角开口扳手的三维参数化建模成果，建模阶段以实际手动紧固工具的功能逻辑为核心，先完成整体轮廓的草绘约束，针对头部六角工作腔做了等距偏移的公差预留，确保模拟状态下可适配对应规格的六角紧固件。手柄部分采用一体化流线型设计，在握持区域做了微弧收腰处理，既符合人体工学的握持受力角度，也通过曲面优化降低了长时间施力的硌手感。模型内部的自适应调节结构是设计核心，包含导向滑槽、复位弹簧、限位卡块三个关键组件，建模时对弹簧做了真实螺旋扫描生成，保留了有效圈数、端部并圈磨平的细节，导向滑槽与卡块的配合面做了0.02mm的间隙预留，模拟实际装配时的滑动顺畅度，避免出现运动干涉。材质渲染阶段，扳手主体采用高碳钢材质表现，通过调整金属粗糙度参数模拟淬火后的哑光金属质感，边缘棱线做了轻微倒角高光处理，体现机加工后的工艺细节；弹簧部分采用弹簧钢的亮面金属材质，与主体的哑光质感形成层次区分；手柄内嵌的防滑区域做了磨砂纹理贴图，模拟工业级工具的防滑握持设计。结构设计上摒弃了传统活动扳手的蜗杆调节结构，采用弹簧预紧的自动适配逻辑，使用时将头部六角腔对准紧固件按压即可自动卡合，施力时卡块受反作用力自动锁止，松开后弹簧带动卡块复位，可实现不同尺寸六角紧固件的快速拧动，大幅提升连续作业的操作效率。建模过程中对所有受力部位做了加厚处理，头部受力臂的厚度比常规固定扳手提升15%，模拟高频使用下的结构强度，避免受力变形；手柄尾部的挂孔做了圆角过渡处理，既方便工具收纳悬挂，也消除了尖锐边角的安全隐患。整体模型严格按照工业级手动工具的生产标准做细节还原，所有配合间隙、材质参数、结构强度都参考实际五金工具的设计规范，可用于工具结构验证、产品展示、教学演示等多个场景。
