钢板薄板吊装专用吊钩夹具结构

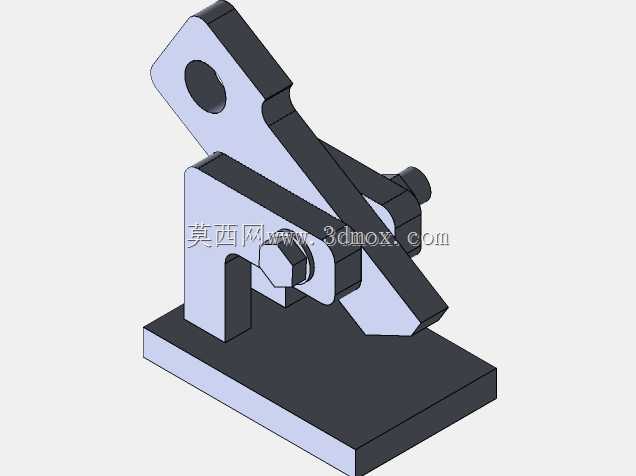

　　在钢材加工、仓储转运、钣金下料车间的日常作业里，单张或成叠薄钢板的水平吊运一直是容易被忽略的风险点——传统磁吸吊具对表面有锈层、涂层的钢板吸附力不稳定，钢丝绳捆绑又需要反复穿绕对位，效率低且容易在起吊瞬间出现板材滑脱、边角变形的问题，这款钢板吊钩就是针对这类场景做的定向结构设计。从实际使用逻辑来看，这套吊钩不需要额外配套动力源，完全依靠起吊过程中板材自重产生的楔紧力实现锁止：当吊机起升吊钩上部的连接轴时，两个对称布置的夹臂会绕中部的铰接销轴产生相对转动，夹臂下端的咬合面会紧紧压在钢板的上下表面，钢板重量越大，夹臂产生的正压力就越强，咬合力也会同步提升，从根源上避免起吊过程中板材松脱的问题。做结构设计的时候，

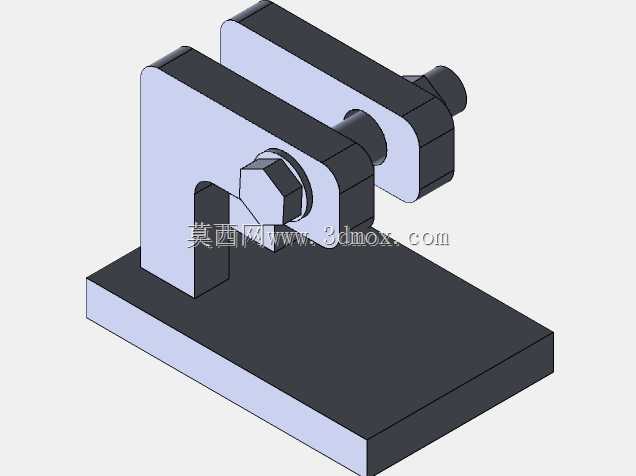

　　首先要考虑的是安装边界与适配板厚范围：底部的承托底座并不是固定安装结构，而是作为吊钩非工作状态的放置支撑，实际作业时吊钩整体是随吊具升降的，夹臂的开口行程做了限位设计，既可以适配3mm以内的超薄钢板单张吊运，也能满足总厚度不超过50mm的成叠钢板转运需求，夹臂咬合面做了滚花处理，不需要额外加焊防滑齿就能避免钢板表面划伤，同时还能提升摩擦系数，就算是表面带少量油污的热轧钢板也能可靠夹持。很多现场作业人员容易忽略吊点对位的问题，这套吊钩的铰接点位置做了偏心优化：起吊时的拉力作用线刚好落在夹持面的中心区域，不会因为板材重心偏移出现夹臂单侧受力不均的情况，就算是吊运长度超过6米的长条形钢板，在两端各布置一套同规格吊钩同步起吊，

　　也能保证板材保持水平状态，不会出现一端滑脱的风险。从结构细节来看，中部的铰接销轴采用了台阶式设计，两端用六角螺母锁止，既可以避免销轴在反复起吊转动过程中出现窜动，也方便后期磨损后快速拆卸更换；夹臂的主体采用等强度截面设计，在受力最大的铰接点位置做了局部加厚，非受力区域做了减重挖除，在保证整体结构强度满足额定起重量要求的前提下，尽可能降低吊钩自身重量，减少现场作业人员搬移对位的劳动强度。在车间实际布局适配方面，这套吊钩不需要对现有起重设备做任何改造，上部的连接轴可以直接适配常规起重机的卸扣、吊钩连接尺寸，不管是配合桥式起重机做车间内部跨工位转运，还是配合汽车吊做厂区内的钢材装卸货作业，都能直接挂接使用，不需要额外加工过渡连接配件。

　　针对薄钢板吊运容易出现的板材变形问题，夹臂下端的咬合面做了足够宽度的平面设计，而不是线接触的刃口结构，起吊时夹持力会均匀分布在钢板接触区域，不会在钢板表面留下压痕，也不会导致薄钢板出现局部弯折变形，尤其适合表面质量要求高的冷轧钢板、不锈钢板的转运作业，不需要吊运后再做表面修复处理。非作业状态下，夹臂在自身重力作用下会保持开口状态，现场作业人员只需要将吊钩推到钢板边缘，让夹持开口完全卡住钢板截面，再起升吊具就能自动完成锁止，落地后吊具卸载，夹臂会自动松开，不需要人工手动扳动锁止机构，整个挂钩、摘钩过程单人就能完成，相比传统的钢板吊具能节省一半以上的对位操作时间。另外在结构的耐用性设计上，所有转动配合位置都预留了润滑脂加注间隙，长期反复使用也不会出现铰接点卡滞的问题，夹臂的咬合面做了表面淬火处理，硬度满足长期反复摩擦的使用要求，就算是吊运边缘带有毛刺的火焰切割钢板，也不会出现咬合面快速磨损、夹持力下降的问题。
