铜制火山口式连接固定支架结构设计

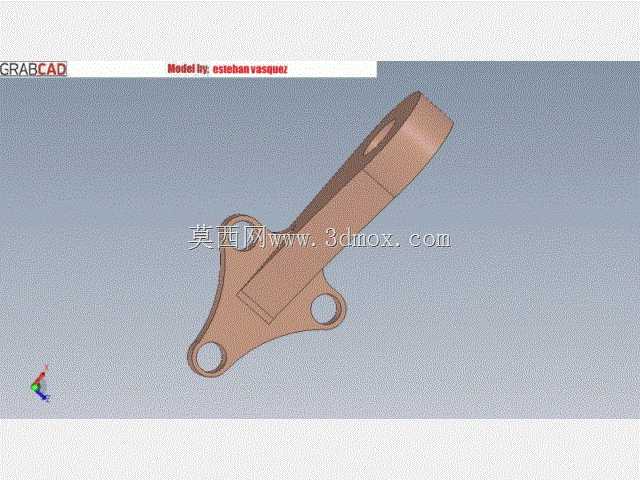

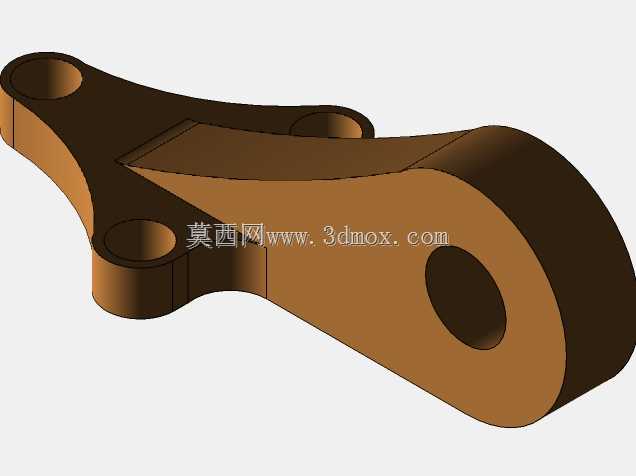

　　在小型机电设备、仪器仪表的内部装调场景里，这类带长条形臂身、端部带铰接孔的铜质支架，往往承担着核心的运动传导与部件定位作用，区别于常规冲压成型的钢制支架，铜质基材的选用本身就对应了需要低摩擦铰接、弱磁环境适配或者耐腐蚀接触的装配需求，比如部分检测仪器内部的传感部件摆臂、小型流体控制机构的触发连杆，都会用到这类结构的零件。从实际装配的边界来看，零件主体为等截面长条臂身，一端延伸出带同轴铰接孔的筒状结构，另一端分叉形成两个带通孔的安装耳，三个安装孔的轴线保持平行，这种孔位布局决定了它的安装逻辑：筒状端的大直径孔用于配合销轴实现绕固定轴的摆动，两个分叉耳的小孔则用于通过紧固件连接被驱动的功能部件，或者将支架本身固定在设备基座上，

　　孔位的同轴度公差需要控制在0.02mm以内，才能保证摆动过程中无卡滞、无偏磨。设计这类零件的时候，首先要核算臂身的截面抗弯模量，因为支架在摆动触发的过程中，会承受来自被连接部件的反作用力，臂身与筒状端的过渡位置是应力集中的高发区，所以做了大圆弧过渡处理，避免应力突变导致的零件断裂，同时铜材的屈服强度虽然低于普通碳钢，但自润滑特性更好，铰接位置不需要额外加装轴套就能实现长期的无油润滑摆动，非常适合在不便维护、要求长期免保养的仪器内部使用。从外形尺寸的适配性来说，零件整体的臂长与安装孔间距，是按照仪器内部的安装空间预留的，分叉耳的两个小孔中心距严格匹配被连接件的安装孔位，装配时不需要额外做孔位修配，

　　筒状端的内孔直径与配套销轴采用间隙配合，间隙量控制在0.01-0.03mm之间，既保证转动灵活，又不会出现过大的窜动影响传动精度。零件表面做了钝化处理，避免铜材在长期使用过程中出现氧化锈蚀，影响表面精度与装配稳定性，臂身侧面的加强筋结构沿着受力方向布置，在不增加整体壁厚的前提下提升了臂身的抗扭刚度，避免摆动过程中臂身出现扭转变形导致的传动误差。在实际选型应用中，这类支架常被用在光学检测仪器的光路切换摆臂、小型压力控制阀的触发传动构件、精密传感装置的定位支撑件上，因为铜材质不会对磁类传感器产生磁干扰，所以在带磁敏检测元件的设备里适配性更强。设计建模过程中，需要重点关注三个安装孔的位置度公差，以及筒状铰接端与臂身的垂直度，

　　一旦垂直度超差，支架摆动时就会出现端面摩擦，增大传动阻力，甚至导致机构卡死；分叉耳的两个安装孔需要做锪平处理，保证紧固件安装时端面贴合平整，不会出现装配应力导致的支架变形。另外，零件的边缘全部做了倒圆角处理，一方面是去除加工毛刺避免装配时划伤操作人员或者其他零部件，另一方面也能减少应力集中点，提升零件的抗疲劳寿命，在频繁往复摆动的工况下，不会因为边角的应力集中出现裂纹扩展。
