3P间距5mm接线端子结构设计

　　既可以适配标准DIN导轨的快速卡装，也能通过基座两端的固定孔用螺丝直接锁在安装板上，两种安装方式兼容不同的装配场景，比如小型传感器的接线盒内部空间狭小，用螺丝直装能节省导轨占用的空间，而柜内批量布线时用导轨卡装能大幅提升装配效率。每个接线位的结构设计上，正面是螺丝锁紧孔，侧面是导线穿入孔，锁紧螺丝下方配套了压线铜片，当螺丝向下拧紧时，铜片会均匀压在导线的铜芯上，不会出现单螺丝直接压导线造成的铜丝压断、接触电阻过大的问题，三个接线位的中心间距严格控制在5mm，这个间距既满足了低压回路的电气间隙要求，也尽可能压缩了端子整体的宽度，在有限的安装空间里能排布更多的接线回路。实际使用过程中，这类端子主要承担导线的中转连接作用，在低压电气布线、小型电控柜内部接线、传感器信号转接、工业控制板卡外接线路的场景里，这类3位接线端子是非常常见的基础连接部件，很多刚入行的结构工程师容易忽略这类小零件的安装边界设计，最后在装配阶段出现导线插不进、螺丝拧不到位、相邻端子绝缘距离不够的问题。这款5mm间距的3位接线结构，首先从绝缘基座的材质选型思路来看，主体采用耐温阻燃的工程塑料成型，基座上的三个接线腔体互相独立，每个腔体之间设置了隔离筋，避免多股导线穿入后铜丝外露造成相邻回路短路，这一点在220V及以下的交流控制回路里尤为重要，毕竟现场接线时工人剥线长度很难完全统一，隔离筋能挡住多余的铜丝偏移。从安装边界来看，基座底部设置了卡装导轨的卡槽结构，

　　比如传感器的出线线径较细，直接接入主控端子排容易压接不牢，就可以通过这类端子先做中转，把多股细导线压接牢固后再通过短接线接入主回路；还有一些现场改造的设备，需要在原有线路上并接信号线路，不用剪断原有导线，直接通过这类端子做分线连接，能大幅降低现场接线的工作量。设计这类三维结构的时候，要特别注意几个尺寸的公差控制：首先是侧面导线穿入孔的直径，要匹配常用的0.5-2.5平方毫米的导线线径，孔太小会导致粗导线插不进去，孔太大则容易让导线绝缘层也穿入压线区造成接触不良；其次是螺丝孔的同轴度，要是螺丝孔和下方压线铜片的导向槽不同轴，拧紧螺丝的时候铜片会偏斜，导致压接力不均匀，长期使用后容易出现导线松动脱落的问题；还有基座背面的导轨卡槽尺寸，

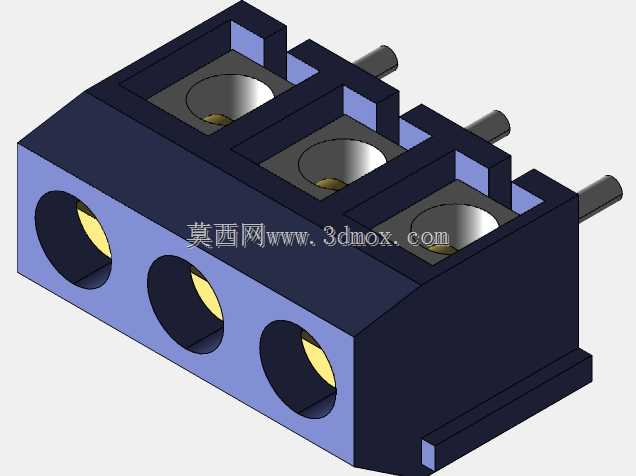

　　要适配标准35mmDIN导轨的卡装尺寸，卡槽的卡扣弹性要合适，太松会导致端子在导轨上滑动移位，太紧则会让现场装配时卡装困难，甚至把基座掰裂。从外形结构来看，这款端子的基座做了阶梯式的造型设计，上方的三个螺丝安装位凸起，既增加了螺丝孔的螺纹啮合长度，保证锁紧力足够，也让相邻螺丝之间的爬电距离进一步增加，在潮湿多尘的工业现场，能减少积尘造成的漏电风险；基座侧面的三个圆形开孔是导线穿入的入口，开孔边缘做了倒角处理，穿线的时候不会刮伤导线的绝缘层，避免长期使用后绝缘层破损造成短路。很多工程师在选型这类接线件的时候，只看位数和间距，忽略了压线结构的形式，这款端子采用的是升降式压线结构，相比螺丝直接压线的结构，接触面积更大，抗振动性能更好，

　　在设备有持续振动的工况下，比如风机、泵类设备的接线，不会因为长期振动导致螺丝松动、接线脱落，能提升整个线路连接的可靠性。在三维建模的过程中，还要注意装配干涉的检查，比如螺丝拧到最下方位置的时候，螺丝底部不能碰到基座的底部平面，要留出足够的行程来压紧不同线径的导线；相邻接线位的隔离筋高度要超过压线铜片的最高位置，避免铜片偏移后碰到相邻回路；基座两端的固定孔位置要避开内部的接线腔体，不能让固定螺丝穿入接线区压到导线。这类基础电气配件虽然结构不复杂，但直接关系到整个设备的电气连接可靠性，很多设备出现的信号中断、接触不良、线路打火的问题，往往都是因为接线端子的选型或者安装不当造成的，所以在结构设计阶段，就要把安装场景、适配线径、锁紧方式、绝缘距离这些细节都考虑到位，才能保证后续现场使用的稳定性。
