传感器配套异形安装连接支架结构

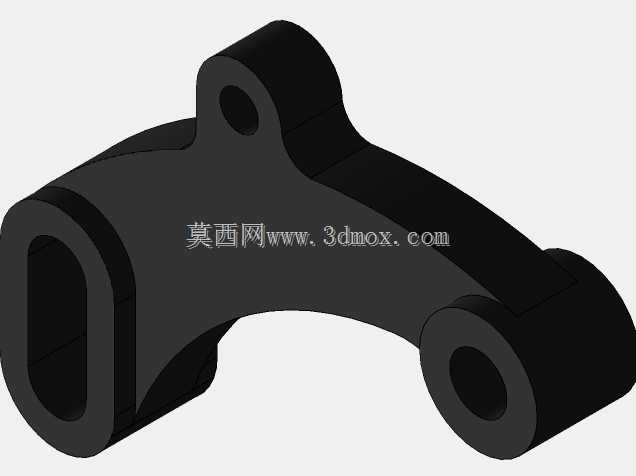

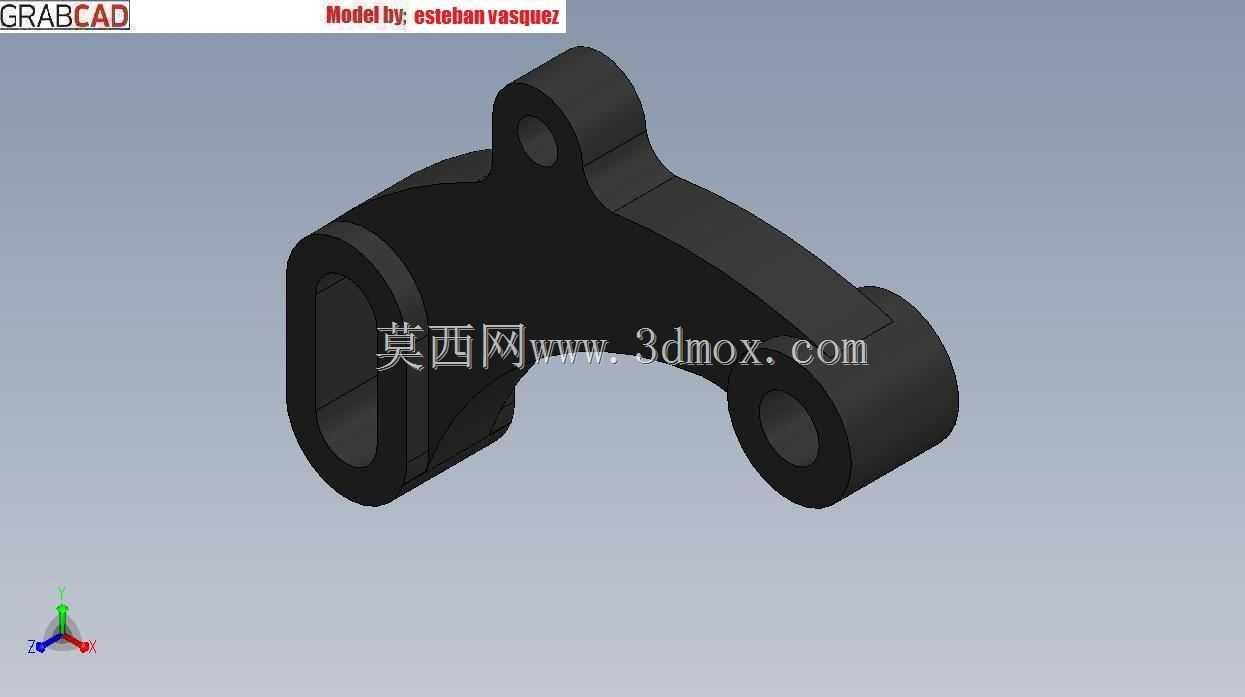

　　在工业传感检测单元的安装布局中，这类异形连接支架是适配多工位错位安装需求的核心配套构件，主要用于解决传感器本体与设备安装基面存在空间角度偏差、多铰接点联动的装配场景，常见于自动化生产线的位置检测工位、工装夹具的到位信号反馈点位、运动机构的行程限位传感安装场景中。不同于常规的直板型安装座，该构件采用一体化的异形臂结构设计，主体为变截面的弧形过渡臂身，两端分别设置不同规格的铰接安装孔位，其中一端为带内凹型腔的厚壁套筒结构，可直接套接在设备的固定销轴上，内凹型腔的设计既可以减轻构件整体重量，又能为配套的传感线缆走线预留隐藏空间，避免设备运行过程中线缆与周边运动部件发生剐蹭磨损。另一端为同轴双凸耳铰接孔结构，

　　可通过销轴与传感器的调节摆臂相连，实现检测角度的小范围自适应调整，臂身中部还设置有一个小型的定位通孔，用于安装锁紧顶丝，在调整完检测角度后可直接顶紧内部销轴，防止设备运行过程中因振动导致角度偏移，保障传感检测的位置精度。从设计思路来看，该构件完全围绕实际安装的空间边界进行逆向建模，整体没有多余的冗余结构，臂身的弧形过渡是为了避让安装点位周边的设备凸起结构，避免装配时发生干涉，三个安装孔位的中心距严格匹配对应设备的安装孔位尺寸，其中厚壁套筒端的内孔直径适配常用的12mm直径固定销轴，双凸耳端的铰接孔适配8mm直径的连接销轴，中部定位孔为M4螺纹孔，适配标准的内六角顶丝。构件的整体壁厚根据受力情况做了差异化设计，

　　铰接孔位周边的壁厚做了加厚处理，可承受长期铰接转动带来的磨损，臂身中部的壁厚适当减薄，在保证结构强度的前提下尽可能降低整体重量，减少运动过程中的惯性冲击。实际装配时，厚壁套筒端作为固定端套接在设备机架的固定销轴上，可绕销轴做周向转动调整，双凸耳端连接传感器的安装座，调整到合适检测角度后，通过中部顶丝锁紧固定端销轴，再将传感器固定在铰接端的安装面上，即可完成整个传感单元的安装。这种结构的支架相比常规的拼接式安装架，一体化的结构没有拼接缝隙，长期运行不会出现连接松动的问题，异形的臂身可以直接跨过设备上的遮挡结构，让传感器的检测端精准对准待检测的工件位置，不需要额外增加延长转接件，既减少了装配工序，又提升了整个检测单元的结构刚性。

　　在一些存在小幅振动的设备工位上，这种一体化支架的抗振性能远优于多件拼接的安装结构，不会因为长期振动导致连接部位松脱，保障传感器检测信号的稳定性。建模过程中，所有孔位的同轴度、臂身的过渡圆角都做了严格的公差约束，铰接孔的内壁粗糙度要求达到Ra1.6，保障铰接转动时的顺畅性，不会出现卡滞问题，构件的外边缘全部做了R2的圆角处理，避免装配时划伤操作人员，也减少应力集中带来的结构断裂风险。
