航空发动机反射炉组件结构设计

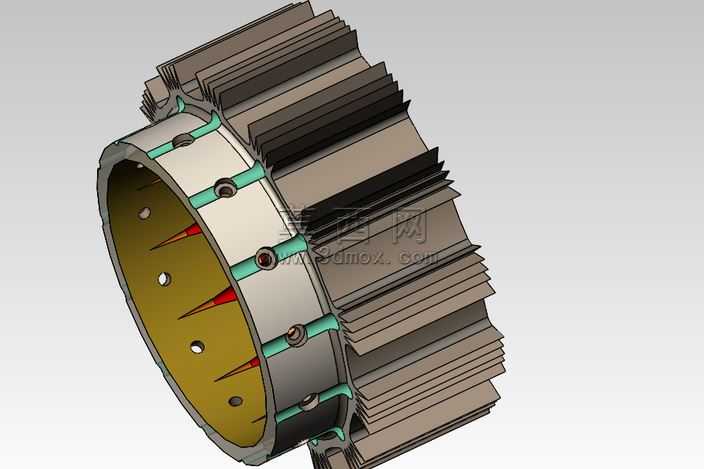

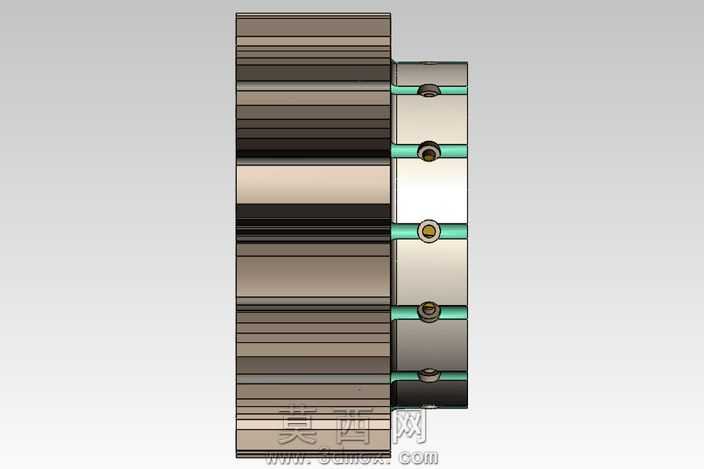

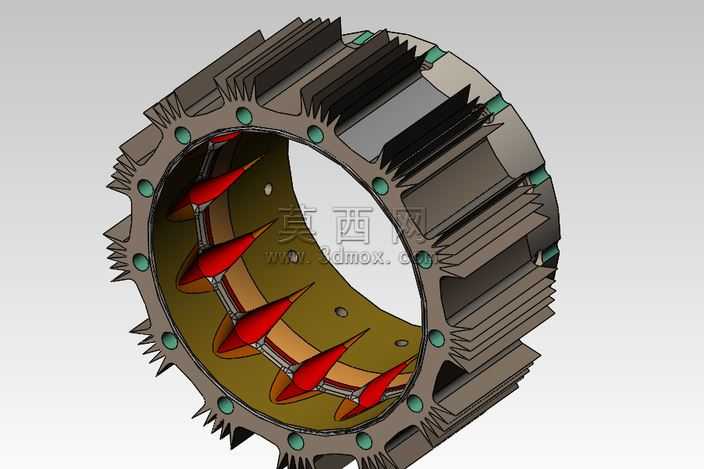

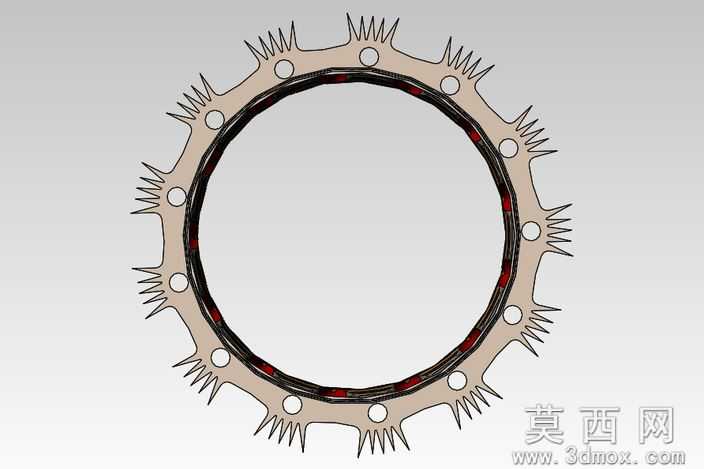

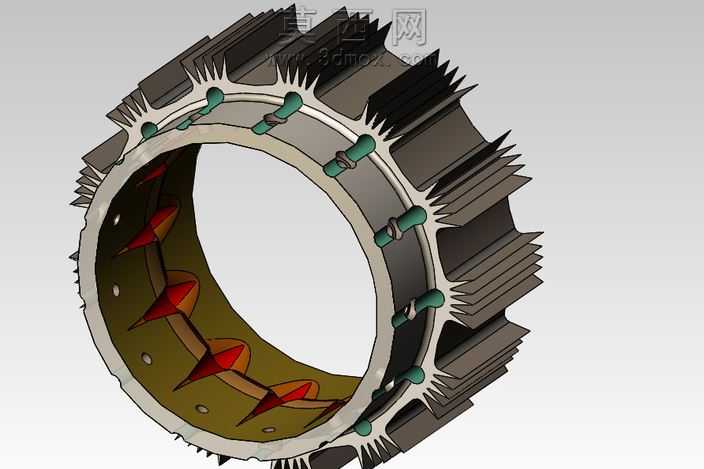

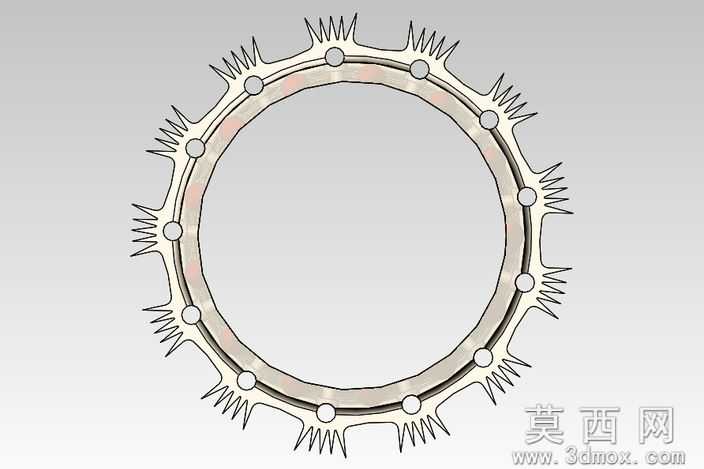

本模型为航空引擎配套的能源反射炉组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循航空动力部件的尺寸公差规范，对每一处装配特征都做了精准的几何约束。整体结构为环形筒状构型，外侧设计有多层平行排布的散热鳍片结构，鳍片采用等距阵列方式生成，每片鳍片的厚度、间距都经过热力学仿真验证，可在引擎工作过程中快速导出反射炉内部产生的多余热量，避免局部过热影响部件使用寿命。筒身主体采用分段式拼接设计，相邻段之间通过带密封槽的法兰结构对接，法兰上均匀分布的紧固螺栓孔位做了同轴度校验，保证装配后整体的圆度与密封性，筒身内侧的浅绿色密封嵌条采用弹性耐高温材质建模，渲染时赋予了半哑光的橡胶类材质质感，与金属主体形成明确的材质区分。筒体内壁设计有指向中心的锥形导流结构，该结构采用曲面放样方式生成，曲面过渡顺滑无棱角，可对炉内的能量流进行定向反射引导，提升能源利用效率。渲染阶段采用工业产品常用的三点布光方案，金属主体部分赋予了磨砂铝合金材质，调整了金属度与粗糙度参数还原航空部件的真实质感，散热鳍片的边缘做了微小的倒角处理，避免渲染时出现锐利的黑边，内壁的导流锥采用耐高温合金材质，表面做了轻微的做旧处理模拟高温工作后的色泽变化。设计过程中优先考虑了部件的可装配性与维护性，所有可拆卸结构都预留了标准工具的操作空间，各零件之间的装配关系完全符合实际机械装配逻辑，不存在干涉问题，整体模型可直接用于教学演示、结构验证以及后续的工程出图使用。
