仿人形自动拨弦演奏机械结构设计

　　这款仿人形拨弦执行构件，最初的设计切入点是解决小型自动化演奏场景下，拨弦动作的拟人化还原问题，区别于传统的旋转拨片、气动拨杆结构，整体采用薄板类仿形切割构型，所有运动构件的轮廓都贴合人形剪影做一体化布局，没有额外外露的管线与突兀的安装座，在文创展示、科普教具、小型互动演奏装置场景里，既能完成既定的拨弦动作，也能凭借简洁的人形轮廓兼顾展示美观性。从实际功能落地来看，构件的核心运动逻辑是通过臂部的铰接摆动模拟人手拨弦的轨迹，肩部的铰接点做了限位槽设计，摆动行程刚好覆盖吉他六根弦的横向拨触范围，不会出现超程碰擦琴颈或者行程不足漏拨琴弦的问题；臂端的拨触点做了小圆角沉孔设计，后期可以嵌套软质拨片套，调整拨弦的触感与音色，

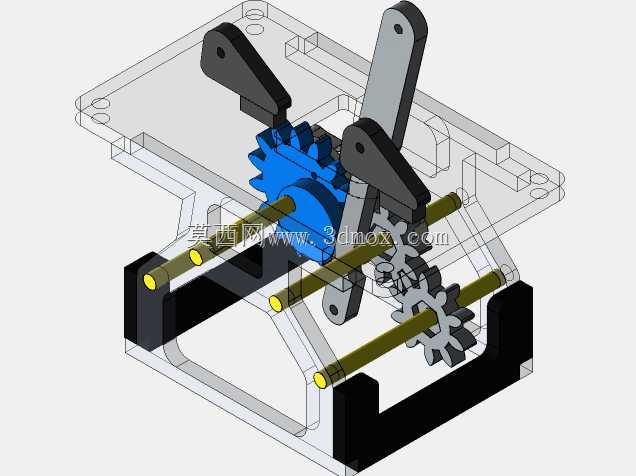

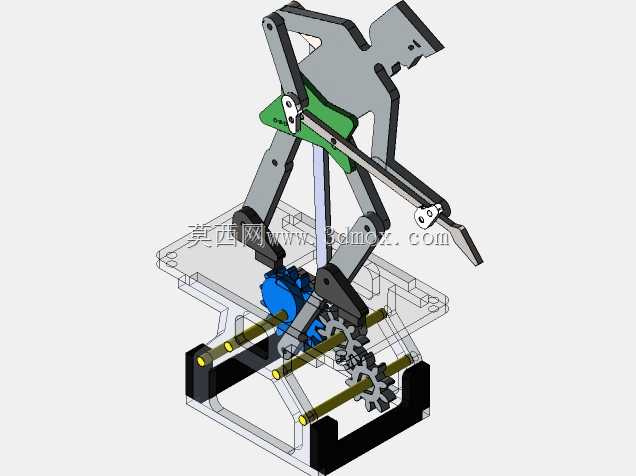

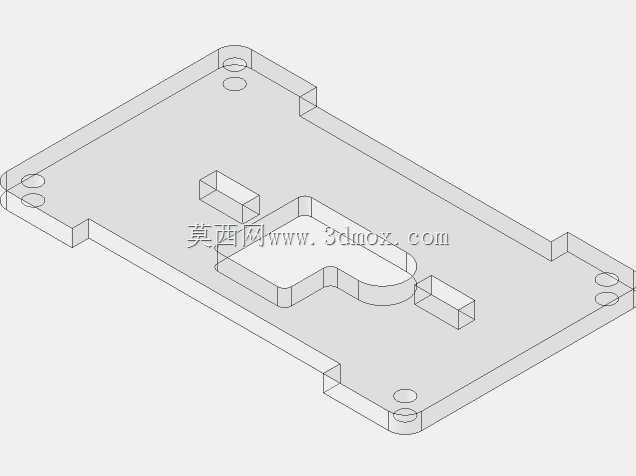

　　避免硬质金属构件直接刮擦琴弦造成的琴弦磨损快、音色生硬的问题。设计过程中没有采用复杂的多轴联动结构，整体仅保留两个核心铰接转动副，一个位于肩部控制臂部的横向拨弦摆动，一个位于躯干侧部控制整体的前后进给，两个运动副的配合就能完成“靠近琴弦-横向拨弦-复位归位”的完整动作循环，大幅降低了配套驱动件的选型难度，普通的微型舵机就能直接驱动，不需要搭配高精度伺服电机与复杂的运动控制板，在批量做科普类互动装置的时候，能把整套驱动成本压到很低。从安装边界来看，整体构件采用等厚薄板设计，板材厚度统一为5mm，所有安装孔位都做了沉头处理，底部两个安装孔的中心距为42mm，臂部展平后的最大外轮廓尺寸为118mm87mm，

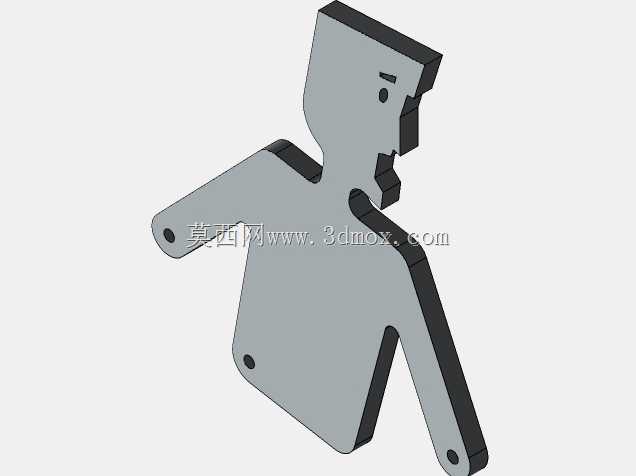

　　安装时只需要在吉他音梁侧方预留一块60mm50mm的平整安装面即可，不需要对吉他本体做大范围的结构改动，甚至可以做快拆式的安装座设计，需要自动演奏的时候装上构件，手动演奏的时候直接拆下，不会破坏原有乐器的使用手感。构件的人形轮廓并非单纯为了造型做的装饰，头部的缺口轮廓实际是驱动走线的过线槽，所有驱动舵机的引线可以顺着轮廓内侧的隐藏槽走到安装底座位置，不会出现引线外露缠绕运动构件的问题；躯干侧部的弧形缺口是运动避让位，臂部摆动到最大行程位置时，臂根刚好和这个弧形缺口贴合，既做了机械硬限位，也不需要额外加装限位柱，减少了零件数量。在实际场景适配中，这款构件除了适配常规的民谣吉他，调整臂部的长度尺寸与摆动行程后，也可以适配尤克里里、

　　莱雅琴等类似的拨弦类乐器，不需要重新做整体构型的推倒设计，只需要调整臂部的轮廓参数与铰接点位置就能快速适配不同的乐器尺寸。结构的材质选型上，常规展示场景可以用亚克力板激光切割加工，加工周期短成本低，做工业级长期使用场景可以换成阳极氧化铝板或者不锈钢薄板，耐磨性能更好，长期铰接摆动也不会出现孔位磨损松动的问题；所有铰接位置都预留了0.2mm的配合间隙，装配时不需要额外加装轴套，直接用不锈钢销轴铆接就能满足转动顺滑度要求，装配工序非常简单，没有复杂的配做环节，普通的装配工人对照装配示意图就能快速完成整机组装。不同于市面上常见的大型自动演奏机器人结构，这款构件走的是轻量化、集成化的设计思路，整体重量不到30g，安装在吉他上不会额外增加太多琴头或者琴身的负重，不会改变吉他原有的重心位置，长时间安装也不会造成琴颈变形的问题；拨弦的力度可以通过驱动舵机的转角参数做调整，既能实现轻柔的分解和弦拨奏，也能实现力度稍大的扫弦动作，覆盖大部分常规的吉他演奏技法需求。
