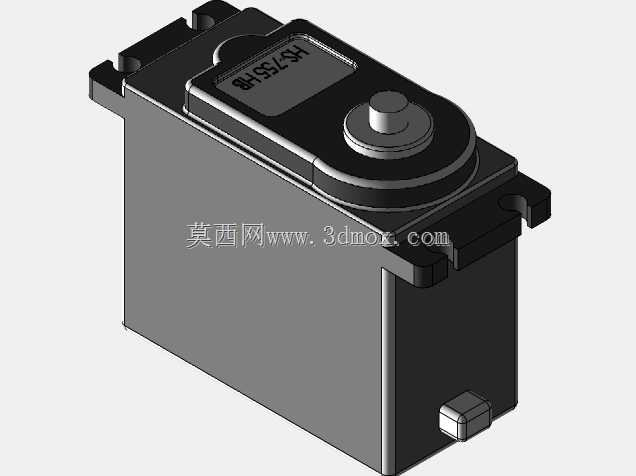

HITECH HS-755HB伺服执行部件三维结构

　　在小型自动化设备、航模舵面控制、教学机器人关节、小型工装夹具的位姿调整场景里，这类伺服执行部件是末端动作输出的核心元件，区别于开环控制的普通直流电机，它自带位置反馈闭环，能在额定扭矩范围内精准锁定输出轴角度，不需要额外加装编码器做位置回采，对于空间紧凑、控制逻辑简单的点位动作场景适配性极强。从结构设计逻辑来看，这款部件的外壳采用上下分体式卡扣加定位柱的装配方式，主体壳体做了长条形的减重开槽，既能够在不降低壳体结构强度的前提下减少整体自重，也能给内部驱动板、减速齿轮组留出足够的散热间隙，避免长时间堵转或者高频往复动作时内部积热导致驱动元件性能衰减。输出端采用耳轴式安装结构，端部的同轴环形凸台是标准的舵盘安装定位基准，

　　中心的内孔直接和内部末级减速齿轮的输出轴做过盈配合，环形凸台的端面做了0.2mm的退刀槽设计，装配舵盘的时候能保证舵盘端面和安装基准面完全贴合，不会因为加工毛刺导致舵盘安装偏斜，出现输出角度偏差的问题。从安装边界来看，整体外形的长宽高尺寸控制在59mm×29mm×50mm的范围内，安装耳的两个同轴孔中心距和输出轴的中心距匹配市面上通用的1/4比例模型舵机安装支架尺寸，不需要额外做转接件就能直接替换同规格的传统舵机，替换的时候只需要注意输出轴的初始零位校准，把舵机转到中位的时候再安装舵盘，就能保证左右两个方向的转动行程一致。内部的减速组采用多级尼龙齿轮传动，末级齿轮采用金属嵌件注塑的方式和输出轴结合，能承受更大的冲击载荷，

　　在6V供电工况下，额定输出扭矩能达到0.23千克力厘米，空载转动速度可以做到0.23秒每60度行程，对于航模副翼控制、小型机械臂关节摆动、自动售货机的货道挡板开合这类需要快速响应、负载不大的动作场景完全够用。设计的时候特意把驱动电路的安装位置放在壳体下半部分的开槽上方，开槽形成的空气对流通道能直接带走驱动MOS管工作时产生的热量，连续往复动作15分钟以上壳体表面温度也不会超过45摄氏度，不会因为过热触发过流保护导致动作中断。输出轴的径向间隙控制在0.02mm以内，轴向窜动不超过0.05mm，保证带负载转动的时候不会出现明显的回程间隙，对于需要重复定位精度在1度以内的点位控制场景，不需要额外做间隙补偿就能满足使用要求。

　　壳体的边角全部做了R1.5的圆角过渡，既避免了装配的时候锐边划伤操作人员，也能在设备内部走线的时候防止刮破导线绝缘层，安装孔位的周边做了1mm厚的加强筋，用螺丝紧固安装的时候不会因为锁紧力过大导致壳体开裂。在实际选型应用的时候，需要注意预留出侧面出线的空间，导线的弯曲半径不能小于5mm，避免反复弯折导致线芯断裂，同时安装面的平面度要控制在0.1mm以内，不然锁紧安装螺丝之后壳体发生形变，会挤压内部齿轮组导致转动阻力变大，甚至出现卡滞的问题。这类伺服部件的输出转动角度范围一般在180度以内，不适合做连续回转的动力输出，设计传动结构的时候要在机械限位处加装缓冲垫，避免输出轴转到极限位置的时候堵转电流过大烧坏驱动板。
