1KG量程YZC-133微型称重传感器结构

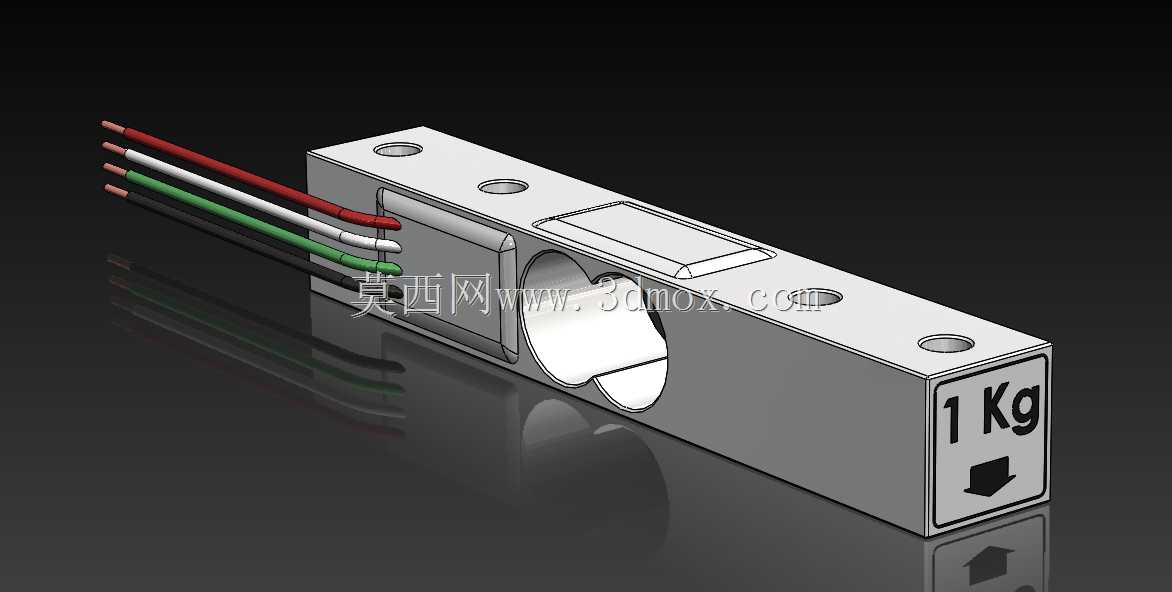

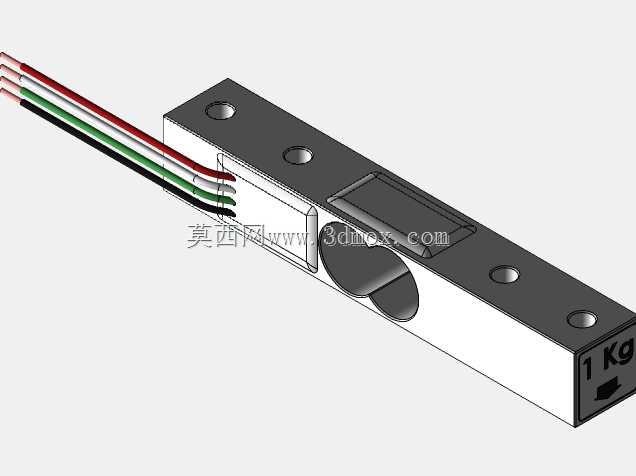

日常做小型桌面称重设备、微型测力工位的结构选型时，这类小量程单点式称重传感器是出镜率极高的元件，这次拆解建模的1KG量程YZC-133型号，是很多桌面克重秤、小型配料工位、手持式测力装置的核心测力部件。从实际安装适配来看，这款传感器采用长条式悬臂梁结构，梁体本身采用铝合金材质加工，整体外形为窄长矩形，两端预留的沉头安装孔位完全匹配M3规格紧固件，安装时需保证固定端完全锁死在设备基座上，加载端预留的受力面需与被测载荷的施力方向垂直，避免侧向分力影响测量精度，安装边界上要注意梁体中部的应变区不能与周边结构件发生干涉，预留至少2mm的形变间隙，避免过载时梁体形变触碰周边结构造成测量失效。设计建模时首先还原的是梁体的应力区结构，中部的半圆镂空结构是应变集中区，这个位置的壁厚直接决定传感器的量程与线性度，建模时不能随意改动该区域的截面尺寸，否则会直接影响测力的线性区间。出线端的四芯屏蔽线对应应变片的全桥接线，红黑为激励端、绿白为信号输出端，建模时预留的出线槽要匹配线径，避免装配时线材被压损，端部的1KG标识区做了凹刻处理，方便现场选型时快速识别量程。从应用场景来说，这类传感器除了常规的桌面电子秤，还会用在小型自动化设备的缺料检测工位，比如小型螺丝供料器的余料监测、精密点胶设备的胶量称重反馈，甚至是小型机械手的末端夹持力检测，因为量程小、自重轻，不会给末端执行器增加过多负载。建模过程中要注意安装孔的位置度公差，两个固定端的孔位同轴度要控制在0.05mm以内，否则安装时会产生额外的装配应力，导致零点漂移。梁体表面的应变片粘贴区做了平面度处理，建模时要保证该区域的表面粗糙度要求，实际加工中该区域需要做抛光处理，保证应变片粘贴牢固。另外传感器的出线端做了应力释放结构，避免线材拉扯时直接作用在应变片焊盘上，造成接线脱落，这个细节在建模时很容易被忽略，但实际现场使用中，线材拉扯是这类小传感器损坏的常见原因，所以出线位置的护套结构要完全还原，保证线材弯折时的应力不会传递到内部焊点。
