商用厨房蒸汽分配管路系统设计方案

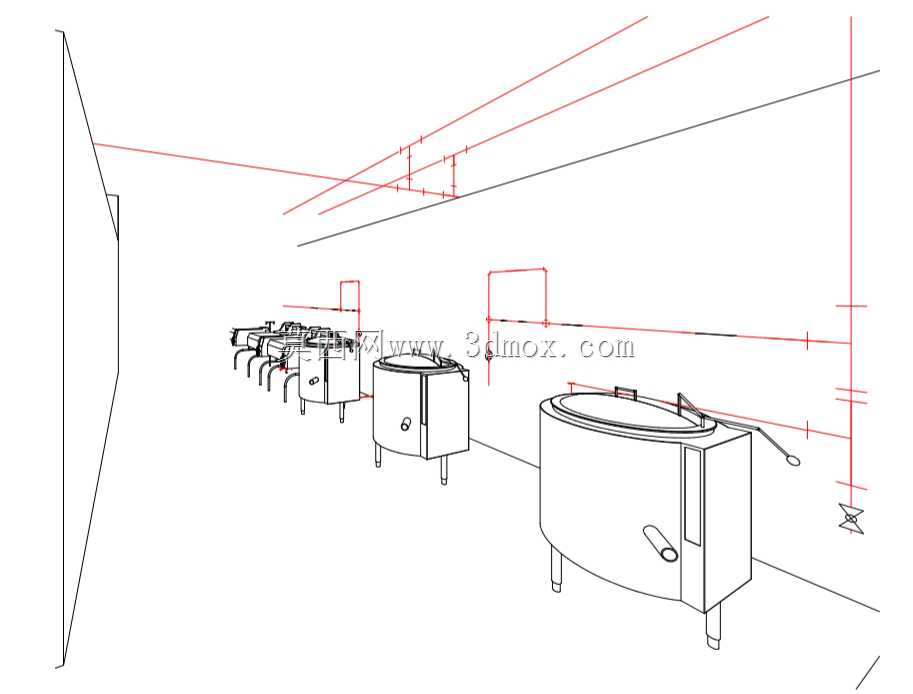

　　在商用餐饮加工场景中，多台蒸煮类厨具的蒸汽供给一直是后厨管线设计的核心难点，这套蒸汽分配系统的三维模型，正是针对连锁餐饮中央厨房、大型食堂后厨的多设备集中供汽需求完成的结构设计。从实际使用场景来看，后厨内沿操作区排布的多台夹层汤锅、蒸箱、煮制设备需要稳定的蒸汽输入，同时还要兼顾操作通道的通行空间、设备检修的预留余量，以及管线排布的美观性与安全性，避免高温管线裸露带来的操作安全隐患。

　　整套系统的核心功能是将主蒸汽管路输送来的高压饱和蒸汽，按照不同设备的用汽需求进行精准分流，每台设备的分支管路上都预留了阀门安装位，可单独控制单台设备的蒸汽通断，方便单台设备维护时不影响其他工位的正常作业。设计过程中首先对后厨操作区的设备排布做了实地适配，沿墙面上方走主管路的布局方式，完全避开了地面操作区的人员通行空间，也不会占用厨具台面的操作面积，主管路的坡度设置考虑了蒸汽冷凝水的自然回流，避免管内积水造成的水锤现象，延长管路使用寿命。

　　从外形尺寸与安装边界来看，主管路距离墙面的安装间距控制在150mm，既预留了管卡安装、保温层包裹的操作空间，也不会过多占用后厨的上部空间；分支管路从主管路引出后沿垂直方向下行至设备进汽口，每段下行管的长度根据对应厨具的进汽口高度做了差异化设计，靠近墙面一侧的管路与设备外壳的间距保持在80mm以上，方便后期包裹保温棉，也能避免管路高温辐射导致设备外壳局部过热。最外侧的大型汤锅距离主墙面的安装位置预留了600mm的操作空间，完全满足操作人员站在设备前完成投料、搅拌、出料的全流程操作需求，相邻两台小型煮锅之间的间距设置为400mm，既不会因为间距过大浪费操作区面积，也能避免相邻设备操作时的人员干涉。

　　设计思路上没有采用传统的地埋管路方案，而是选择上部走管的形式，一方面是因为商用后厨地面经常需要冲洗，地埋管路的接口容易出现渗水腐蚀问题，上部走管的所有连接点都处于可视状态，日常巡检时能快速发现漏汽隐患；另一方面上部走管的冷凝水排放可以通过主管路的坡度统一汇集到疏水端，不需要为每台设备单独设置冷凝水排放管路，减少了管路的整体耗材用量。分支管路与主管路的连接采用斜接接口，顺着蒸汽流动方向倾斜30度接入，能减少蒸汽分流时的阻力损失，保证远端设备的蒸汽压力稳定，不会出现近端设备蒸汽压力过高、远端设备供汽不足的问题。

　　针对不同设备的用汽量差异，每路分支管的管径做了匹配设计，大容量汤锅的分支管径比小型煮锅大一个规格，匹配设备的最大蒸汽消耗量，避免大设备用汽时拉低整个管路的蒸汽压力。管路的固定管卡间距按照蒸汽管路的安装规范设置，保证管路在热胀冷缩过程中不会出现变形移位，管卡与管路之间预留了隔热垫片，避免热量通过管卡传导到墙面固定件上。整套系统的布局完全贴合商用后厨的操作动线，从蒸汽接入端到每台设备的供汽路径都做了阻力优化，同时兼顾了安装施工的便利性，所有管路的连接位置都预留了足够的扳手操作空间，施工人员不需要特殊工具就能完成现场组装，后期如果需要新增用汽设备，也可以在主管路上预留的备用接口位置直接接出分支，不需要对整个管路系统做大的改动。
