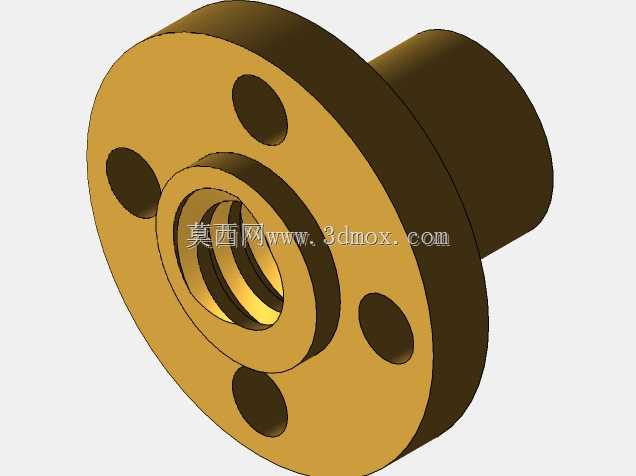

T8丝杠配套带法兰黄铜螺母结构

　　在桌面级数控设备、小型自动化滑台、3D打印运动轴以及精密微调机构的传动链路里，丝杠螺母副是把旋转运动转化为直线位移的核心执行部件，这款带法兰结构的黄铜螺母，正是适配T8规格梯形丝杠的专用传动件，在轻载直线传动场景里有着极高的应用普及率。从实际设备装配的角度看，这类螺母的使用场景覆盖了绝大多数小载荷、中低速的直线运动工位：比如小型点胶设备的Z轴升降滑台，需要依托这类螺母带动点胶阀完成精准的上下位移，配合步进电机的细分驱动可以实现0.05mm级的进给精度；桌面级雕刻机的XY轴传动里，黄铜材质的自润滑特性可以减少日常维护频次，在无额外强制润滑的工况下也能保持较长的使用寿命；还有实验室的精密微调平台、小型物料推送机构、摄影器材的电动滑轨等场景，都能见到这类T8法兰螺母的应用。

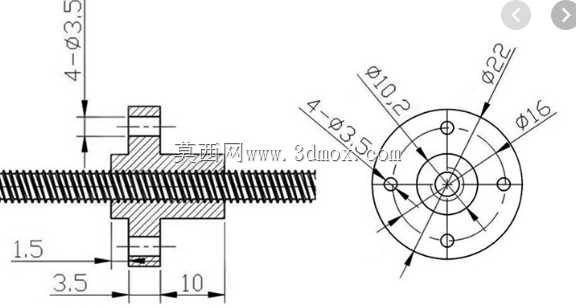

　　这款螺母的功能设计完全围绕T8梯形丝杠的传动特性展开，选用黄铜作为基体材料，一方面是利用铜质材料与钢制丝杠表面的摩擦系数适配性，避免同材质摩擦引发的粘滞、爬行问题，另一方面黄铜本身的耐磨性能可以保证长期往复运动下的磨损量控制在合理区间，维持传动精度的稳定性。结构上采用一体式法兰设计，法兰端面上均匀分布的四个安装通孔，是直接对应安装基准面的螺孔位置设计的，装配时不需要额外加工转接件，直接将螺母本体穿过安装板的避让孔，法兰端面贴合安装基准面后拧入紧固螺钉即可完成固定，相比圆螺母需要配做锁紧卡槽的安装方式，法兰结构的装配效率更高，同轴度定位也更可靠，能有效减少螺母安装偏斜带来的丝杠磨损、传动卡顿问题。

　　从设计思路层面拆解，这款螺母的内孔螺纹完全匹配T8梯形丝杠的牙型参数，牙侧间隙控制在轻载传动的合理范围，既可以保证传动过程中无明显回差，又不会因为间隙过小导致转动阻力过大、摩擦温升过高的问题。法兰盘的外径尺寸设计兼顾了安装强度与结构紧凑性，四个安装孔的中心圆直径避开了内螺纹的壁厚区域，保证紧固螺钉拧入时不会挤压内螺纹造成牙型变形；螺母本体的伸出段长度经过优化，足够的螺纹啮合长度可以分散传动时的接触面压，避免局部压强过大导致的过早磨损，同时又不会因为啮合长度过长增加不必要的转动阻力。外圆与法兰端面的垂直度、内螺纹与安装端面的同轴度都是建模时重点控制的形位公差，这些公差直接决定了装配后丝杠的转动顺畅度，以及直线运动的平行度误差，如果同轴度偏差过大，会导致丝杠转动时出现周期性阻力波动，严重时甚至会引发电机丢步、定位精度超差的问题。

　　在安装边界上，这款螺母的法兰厚度经过适配，能够兼容市面上绝大多数标准T8丝杠滑台的安装板厚度，安装时需要注意法兰贴合面必须去除毛刺、清理加工残留的切屑，避免贴合面存在杂质导致螺母安装偏斜；四个安装螺钉的拧紧力矩要保持均匀，避免单侧力矩过大导致法兰变形挤压内螺纹。日常使用中，黄铜螺母的磨损是渐进式的，当出现传动回差明显变大、运动过程中有异响时，就需要检查螺母的磨损情况，必要时进行更换。相比滚珠丝杠螺母副，这类黄铜梯形螺母的成本更低、维护更简单，虽然传动效率略低于滚珠结构，但在轻载、低速、对成本敏感的民用及小型工业设备场景里，有着不可替代的应用优势，建模过程中对各个安装尺寸、螺纹参数、形位公差的精准还原，能够直接为后续的装配仿真、干涉检查、工程图输出提供可靠的模型基础，帮助结构设计人员快速完成传动机构的布局选型，减少重复建模的工作量。
