商用四头燃气灶具连烤箱结构设计

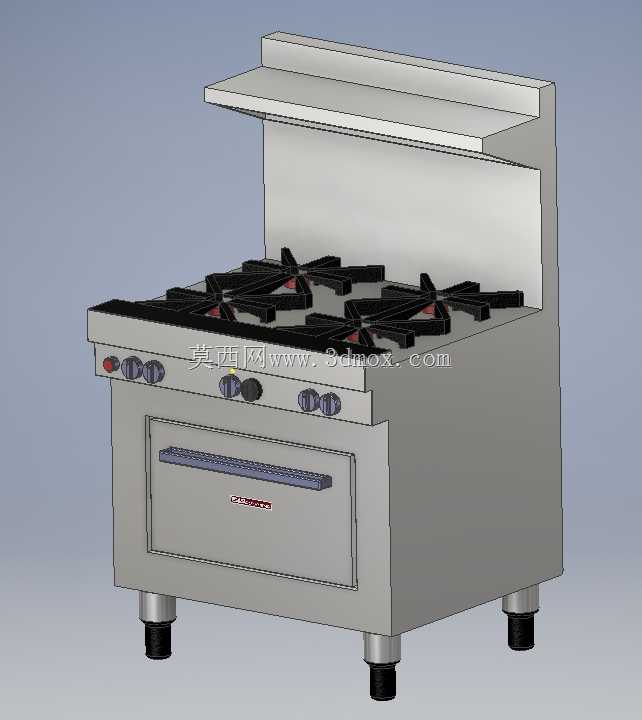

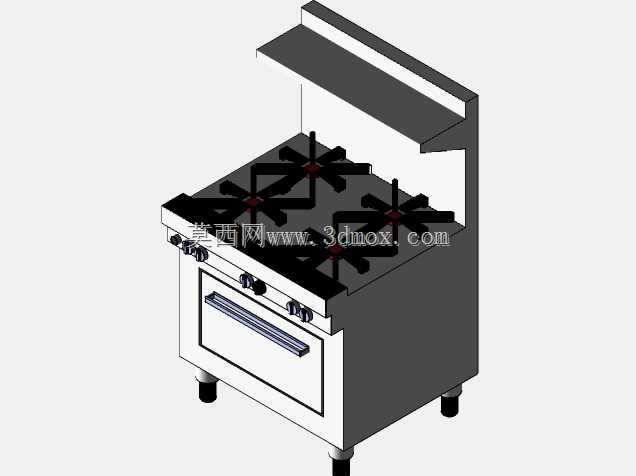

　　这款商用燃气烹饪设备主要面向餐饮后厨场景设计，适配中式餐饮、西式简餐、连锁餐饮门店的日常烹饪需求，可同时承担多锅具的煎炒烹炸作业，下部集成的烤箱单元可同步完成食材烘烤、保温、预热工序，能有效缩减后厨设备占地，提升单位面积的烹饪作业效率。设备主体采用不锈钢板材作为主要结构基材，适配后厨高湿、高油污、高频清洁的使用环境，结构设计上优先考虑日常清洁的便利性，所有外露板材折边均做圆弧过渡处理，避免清洁死角残留油污，同时防止操作人员磕碰受伤。上部的四个燃烧器采用星型炉头结构，可适配不同直径的炒锅、汤锅、平底锅，炉架采用铸铁材质，承重能力强，长期接触明火不易变形，炉头的供气控制旋钮设置在台面靠前位置，每个旋钮对应独立的燃烧器，

　　可单独调节火力大小，适配不同菜品的火候需求。台面后侧设置的挡油板与置物搁板，可阻挡烹饪过程中油污飞溅到墙面，搁板可临时放置调料容器、烹饪工具，减少操作人员转身取物的动线长度。下部集成的烤箱采用密封式炉门设计，门体配备耐高温拉手，炉门与腔体之间设置耐高温密封结构，减少热量散失，烤箱内部设置可调节层架，可根据烘烤食材的体积调整层架高度，烤箱的温控与火力调节旋钮与灶具控制旋钮集中布置在台面下方的控制面板区域，操作逻辑清晰，后厨人员可快速上手。设备底部采用可调式支撑脚，可根据后厨地面的平整度调整设备高度，保证设备放置平稳，同时支撑脚底部设置防滑橡胶垫，避免设备在操作过程中发生移位，支撑脚的高度调节范围预留了足够的底部空间，

　　方便日常清洁地面时清理设备下方的杂物与油污。从结构建模的角度来看，这款设备的建模过程优先处理了不锈钢板材的折弯工艺特征，所有板材拼接处的焊缝位置做了贴合实际加工工艺的处理，避免出现不符合钣金加工逻辑的直角拼接结构；炉头部分的细节建模还原了燃气出气孔、点火针、熄火保护装置的安装位置，可直接用于后续的结构干涉检查、装配工艺验证；烤箱部分的建模还原了内部保温层的厚度预留、加热元件的安装位置、门体铰链的装配结构，可直接导出工程图用于生产下料。在安装边界方面，设备的整体宽度适配商用厨房标准操作台的预留空位，背部预留了燃气管道接口、通风间隙的安装尺寸，安装时需保证背部与墙面之间预留足够的通风空间，避免设备运行时热量积聚；

　　设备的进气接口位置设置在背部下方，可适配硬管、软管两种燃气连接方式，接口处的结构设计预留了阀门安装空间，方便日常维护与燃气切断。在实际使用场景中，这款设备可替代单独的四头燃气灶与单层烤箱，减少后厨设备的采购成本与占地空间，适合后厨面积有限的中小型餐饮门店使用，设备的火力调节范围覆盖了从文火慢炖到猛火爆炒的全场景需求，烤箱温度范围可满足常规烘焙、菜品保温、食材预热的使用要求，结构设计上充分考虑了商用场景下的高负荷使用需求，所有易损部件均采用快拆结构设计，方便后期更换炉头、密封胶条等损耗件，无需整体拆解设备即可完成维护作业。
