车轮触发式自动开合栅栏门结构设计

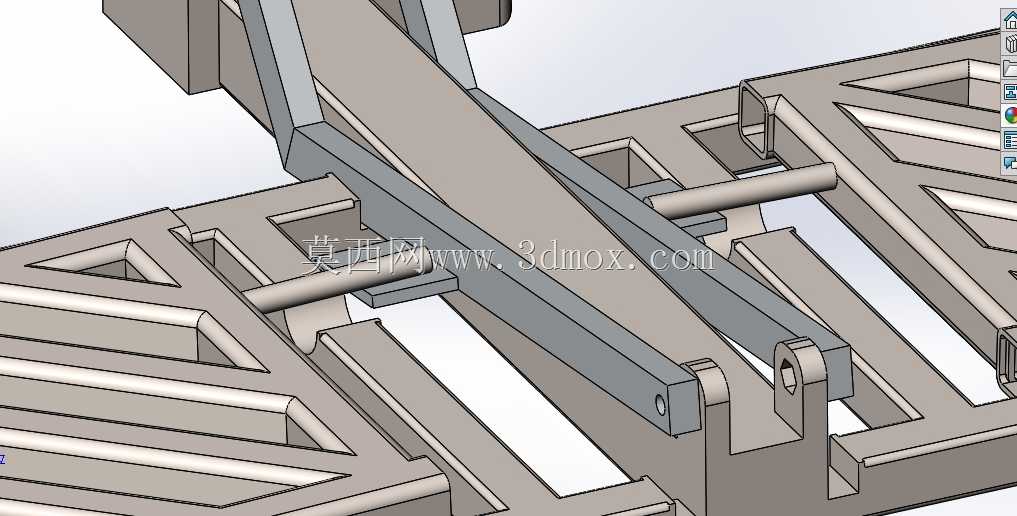

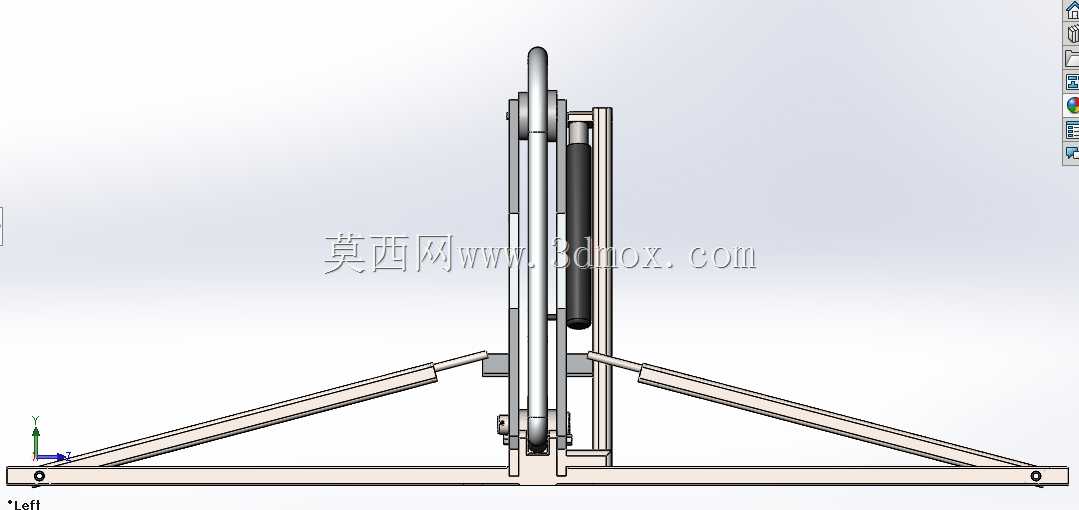

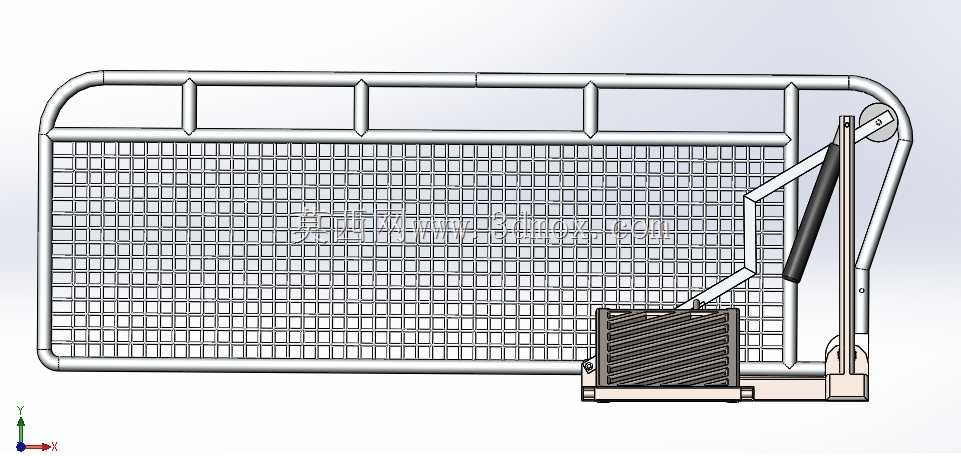

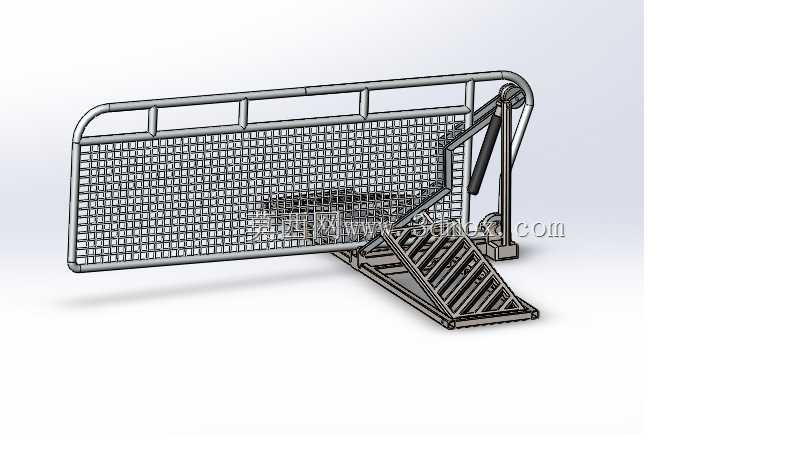

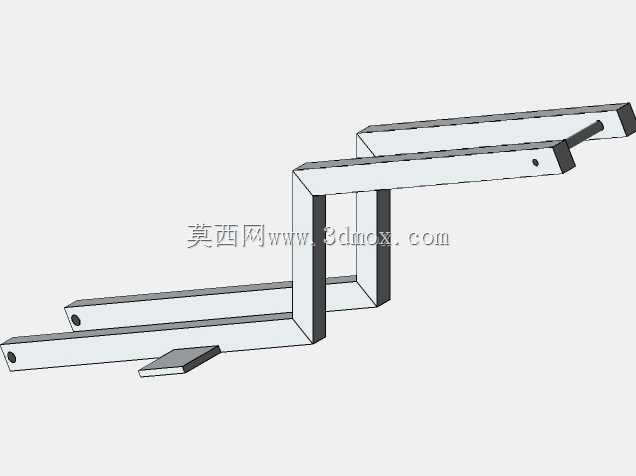

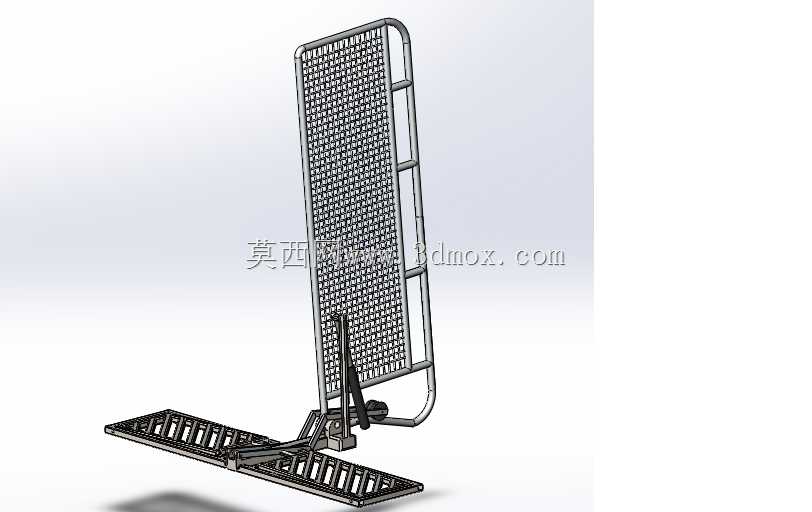

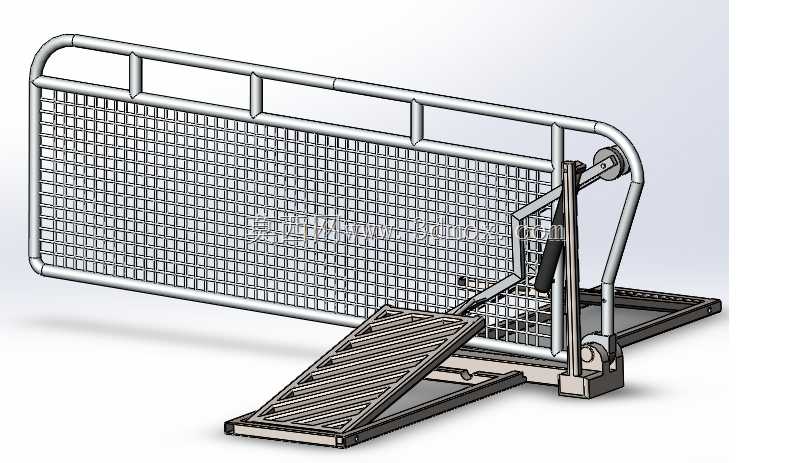

　　这款无动力触发式栅栏门主要面向小型庭院、私人厂区出入口、园区非机动车道等需要临时管控通行、又不希望额外布设电控传感线路的场景使用，区别于常规需要电力驱动、红外感应的自动门结构，整套机构完全依靠机械联动实现开合，不需要外接电源，也不用布置复杂的传感线路，后期维护成本极低，适合户外露天长期使用。从实际使用逻辑来看，当通行车辆的前轮行驶到门体前端的踏板触发结构上时，车轮的自重会压下踏板，通过踏板下方的连杆传动结构，将垂直方向的下压力转化为门体转轴的旋转扭矩，带动整扇栅栏门向侧边旋转打开，车辆可以直接通行，当车轮完全离开踏板区域后，门体在配重块的重力作用下会自动复位，回到闭合状态，整个开合过程不需要人工操作，也不需要额外的动力输入，

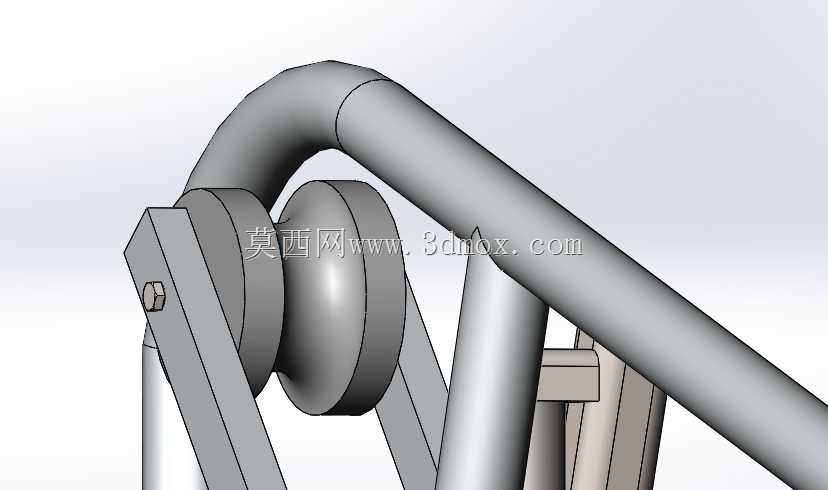

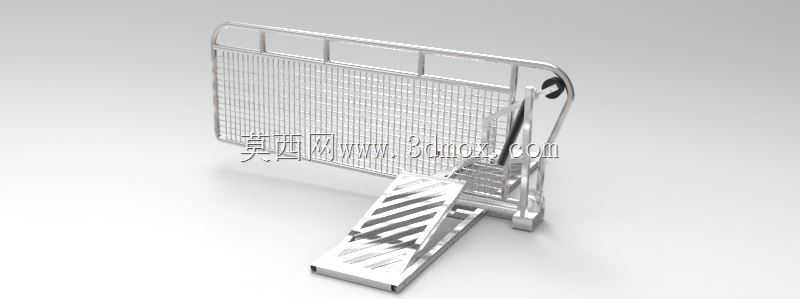

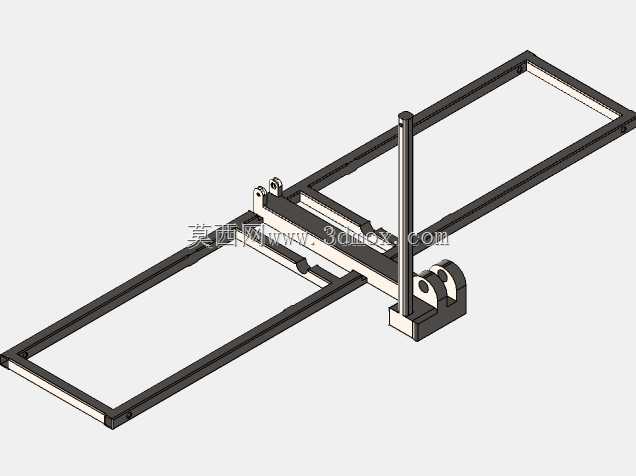

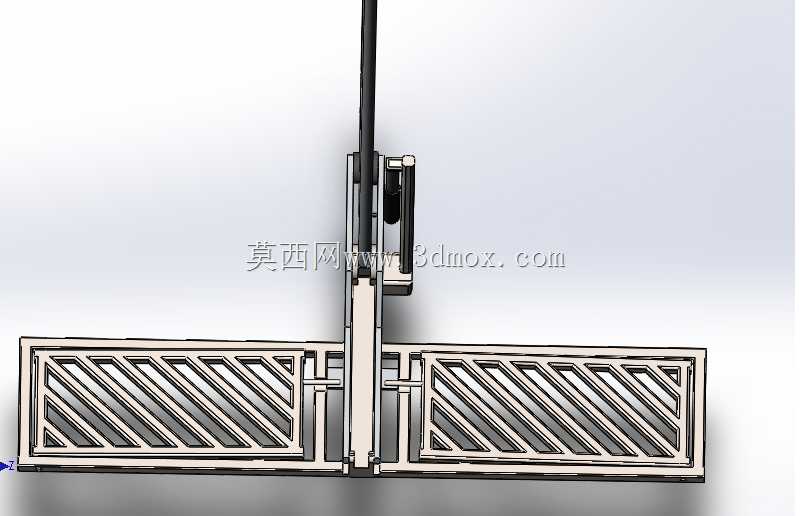

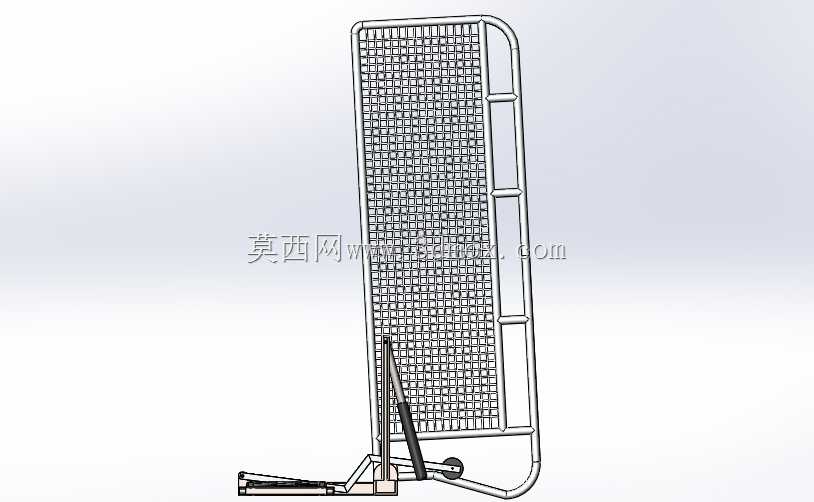

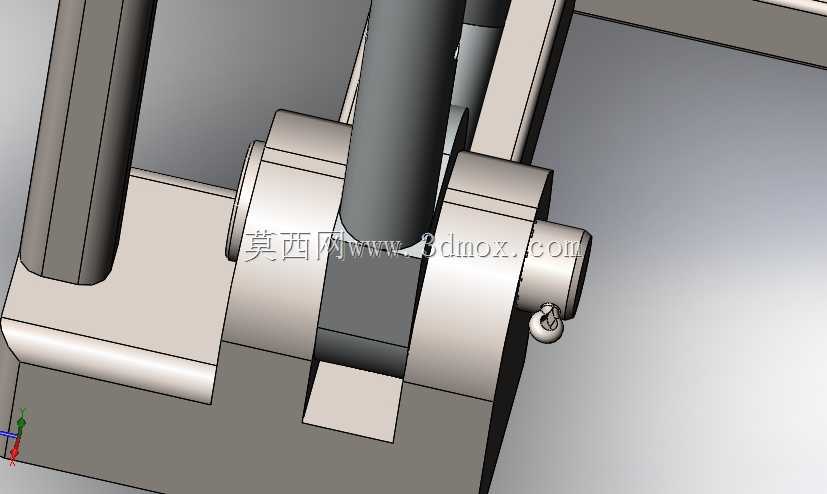

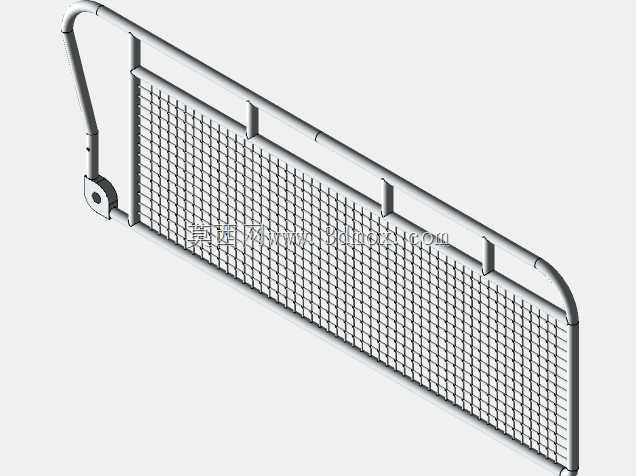

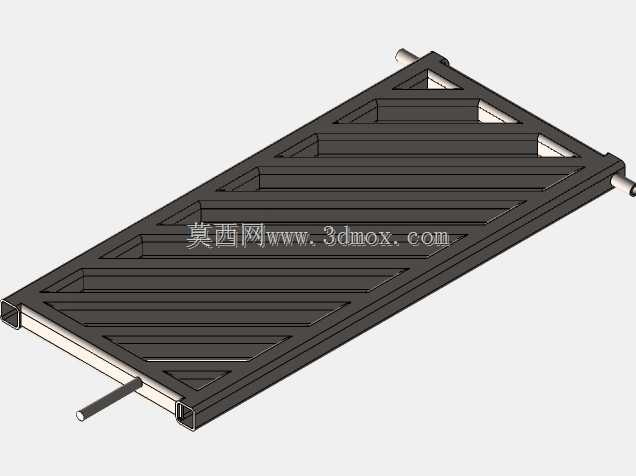

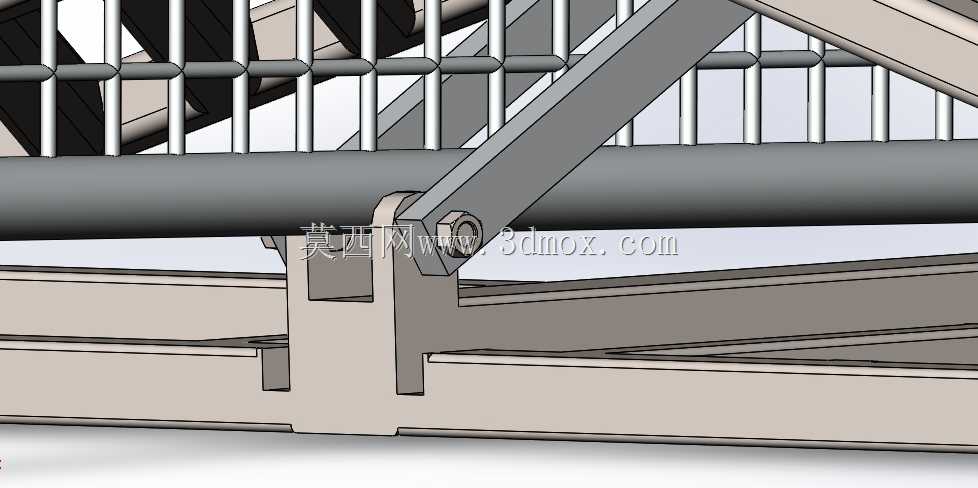

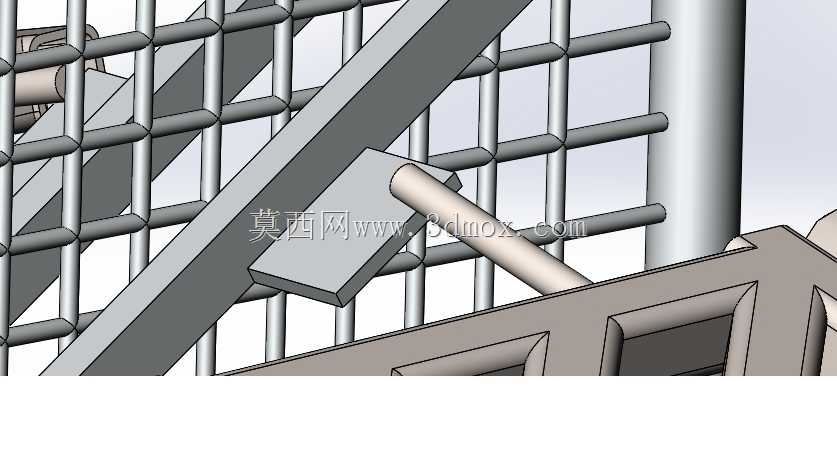

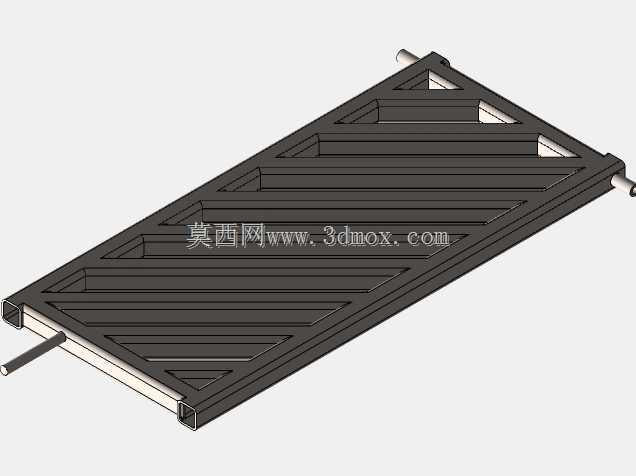

　　完全靠机械结构的力传递完成动作。设计阶段首先考虑的是户外使用的可靠性，整体框架采用圆管弯折焊接成型，门体中间部分采用钢丝网格填充，既能够保证门体的整体强度，避免人员随意翻越，又能最大程度降低门体自重，减少触发时需要的下压力，避免出现车轮压上踏板后门体无法完全打开的情况。踏板部分采用了防滑条纹钢板焊接，表面做了凸起的防滑纹路，雨天或者轮胎沾有水渍的时候也不会出现打滑，踏板的转轴位置加装了耐磨衬套，长期反复碾压也不会出现轴孔磨损过大导致的踏板卡滞。联动机构的传动杆全部采用实心圆钢加工，连接位置采用销轴铰接，铰接点预留了足够的间隙，避免户外积尘、生锈后出现传动卡滞，门体的旋转主轴位置加装了推力轴承，减少门体旋转时的摩擦阻力，

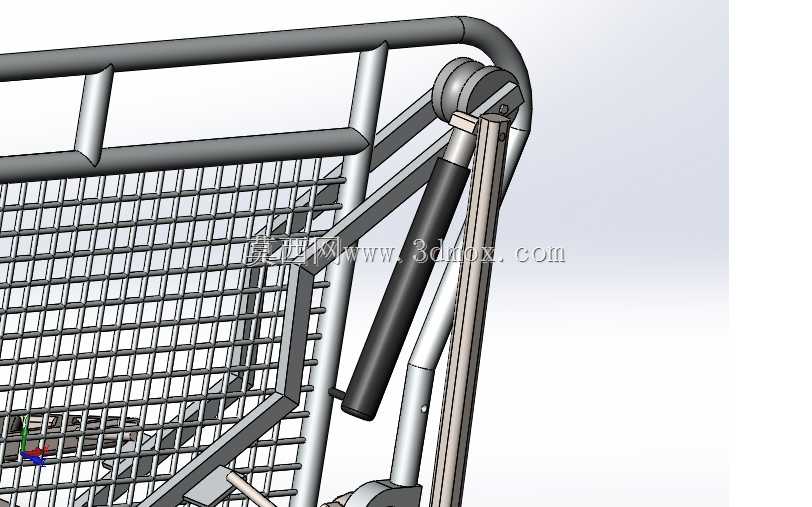

　　保证小重量的非机动车压上踏板时也能顺利触发开门。从安装边界来看，整套门体的安装只需要在出入口侧边浇筑混凝土基础，固定门体的主轴安装座，同时在门体闭合位置的地面预留踏板的安装基坑，不需要布设穿线管、电源线，也不需要安装控制箱，整体安装工作量比常规电动自动门减少六成以上。门体的有效通行宽度可以根据实际出入口的宽度调整框架尺寸，常规适配1.2米到1.8米的非机动车道出入口，门体高度统一为1.1米，既能够起到阻拦作用，也不会因为过高遮挡出入口视线。设计过程中特意调整了配重块的安装位置和重量，保证门体复位时的速度平缓，不会出现快速回弹撞击的情况，同时在门体的最大开合位置设置了橡胶缓冲块，门体打开到最大角度时会接触缓冲块，

　　避免金属结构硬碰撞产生噪音和结构变形。另外整套结构的所有铰接位置都预留了润滑注油孔，日常维护只需要每半年向注油孔加注一次润滑脂即可，不需要复杂的检修操作，相比电动自动门容易出现的传感器失灵、电机烧坏、线路老化等问题，这种纯机械结构的故障率极低，适合在没有供电条件的郊区庭院、农场出入口使用。在实际结构验证阶段，针对踏板的触发力度做了多轮调整，保证重量在20公斤以上的车辆压上踏板时就能触发开门，同时行人正常步行踩过踏板时，因为重量不足不会触发门体打开，避免行人通行时门体误动作，兼顾了通行便利性和管控作用。门体的网格部分采用密孔钢丝网焊接，网格间隙控制在5厘米以内，既不会遮挡视线，也能防止小型宠物从网格间隙钻过，框架的所有焊接位置都做了打磨处理，没有尖锐的焊渣凸起，避免安装和使用过程中划伤人员。
