浅水河流水质过滤用泄水槽结构设计

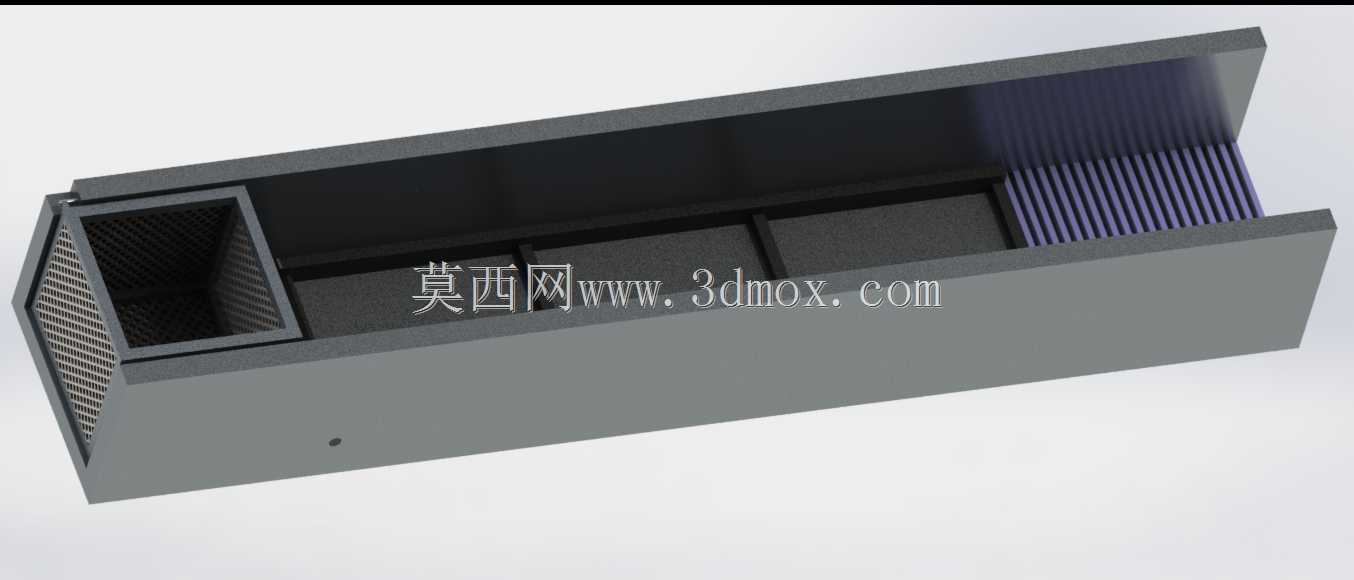

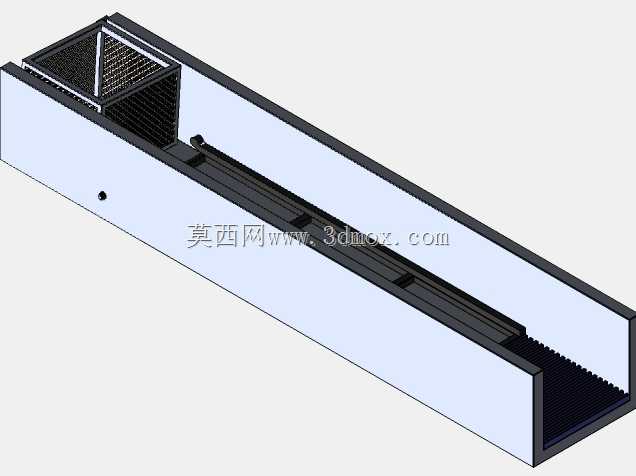

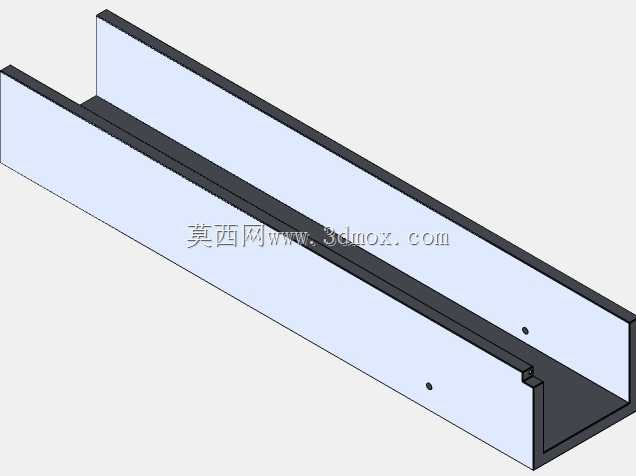

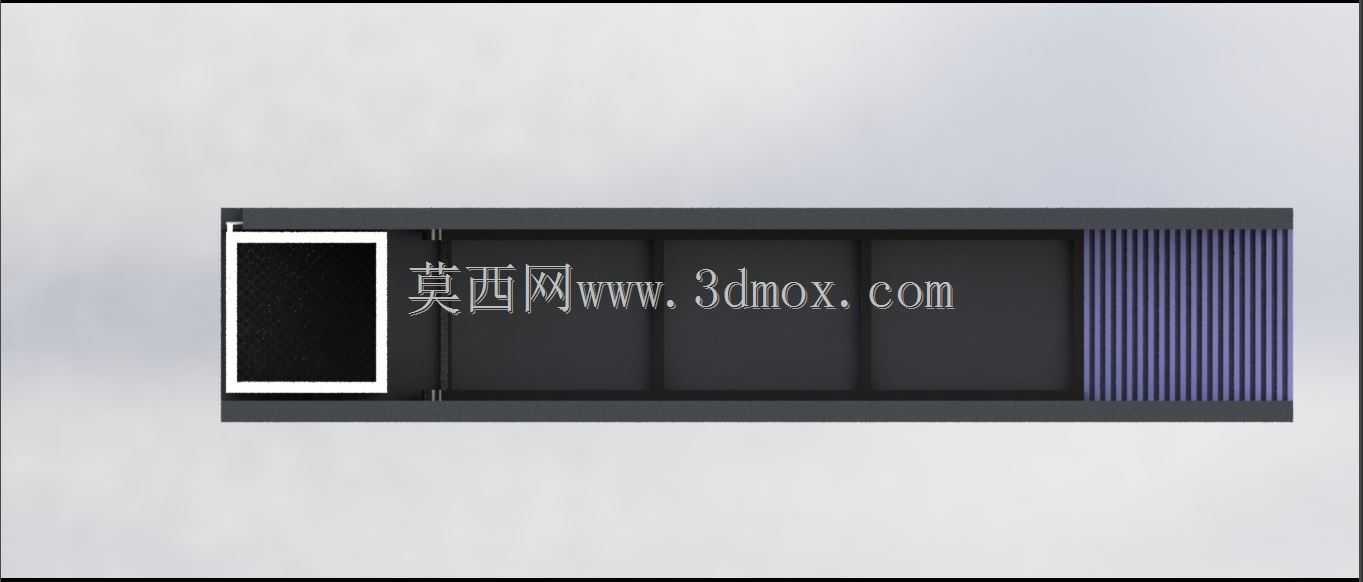

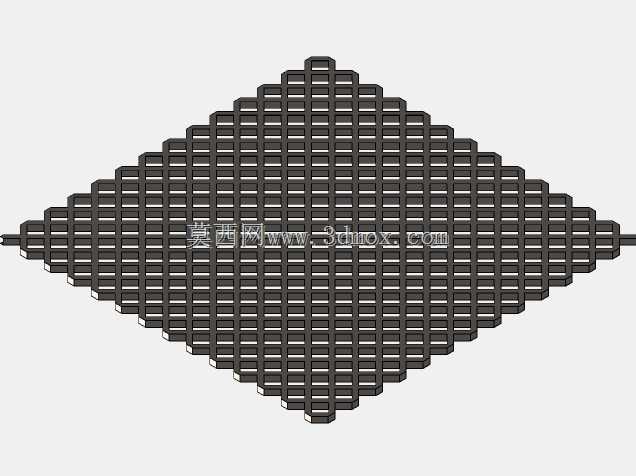

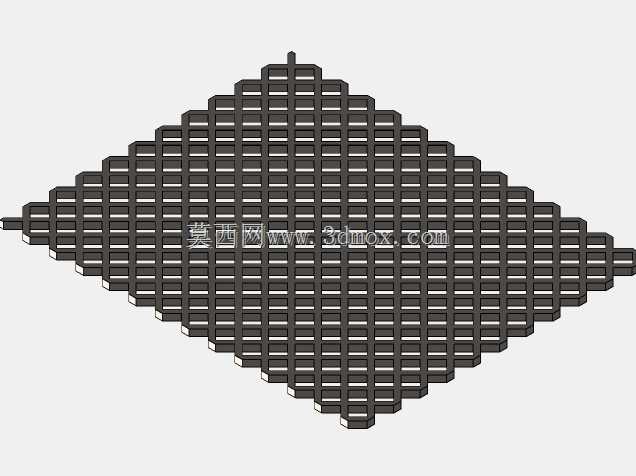

　　这款泄水槽的设计初衷，是针对浅水河道的径流过滤场景，解决自然水流裹挟泥沙、杂物顺流而下造成下游管网堵塞、取水口淤积的实际工程问题。从结构布局来看，整体采用长条形槽式壳体结构，主体为等截面矩形槽身，进水端设置带格栅的开口结构，格栅采用细密网孔搭配加强筋的设计，既可以拦截水流中裹挟的大块石块、枯枝等大体积杂物，又能保证过流面积满足浅水河道常水位下的通水要求，避免格栅处壅水过高影响河道行洪。槽体内部设置多道分隔腔室，沿水流方向依次排布，靠近进水端的腔室预留了填充滤料的空间，实际使用时可根据河道水质情况填充碎石、粗砂等惰性滤料，对水流裹挟的细颗粒泥沙进行逐级沉降截留，替代传统简易拦污设施过滤精度不足、易被杂物击穿的缺陷。

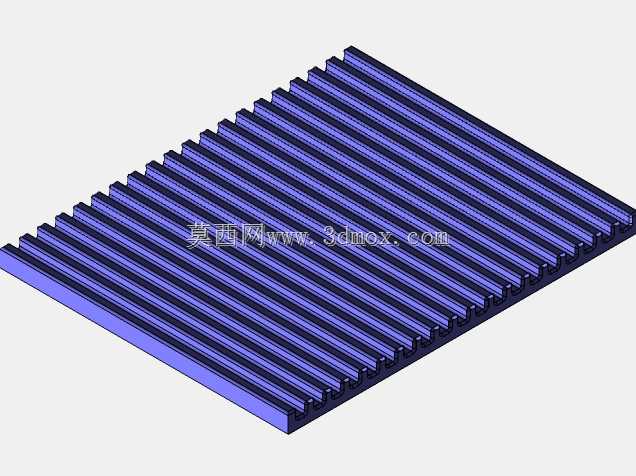

　　槽体末端设置斜向排布的整流格栅，对经过滤后的水流进行梳理，避免出流端出现紊流冲刷河床的问题，同时格栅的倾斜角度经过反复校核，既可以引导水流平顺流出，又能让部分随水流冲到末端的大颗粒杂物沿格栅斜面滑落到槽底的沉渣区，方便后期运维清掏。从安装边界来看，槽体的外形尺寸适配浅水河道的常规断面宽度，安装时可直接嵌入河床的预留槽位，槽体顶部与河床常水位下的护砌面齐平，不会额外占用河道行洪断面，也不会对河道的通航、行洪功能造成额外影响。槽体侧壁预留了小型安装孔位，可根据现场需求加装液位监测、泥沙淤积厚度检测的传感元件，方便运维人员远程掌握槽内的堵塞情况，及时安排清掏作业，避免滤料层堵塞造成过流能力下降。结构设计上，槽体主体采用等壁厚设计，

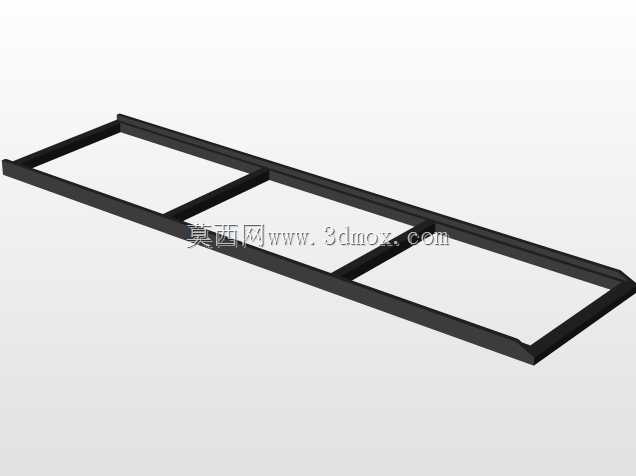

　　转角处做圆弧过渡处理，减少应力集中的同时，也能避免泥沙在转角处淤积挂壁，内部的分隔腔室采用可拆卸式隔板设计，后期可根据不同河道的水质情况调整腔室数量、更换不同粒径的滤料，适配不同含沙量的河道使用需求。进水端的格栅采用快拆式固定结构，不需要大型吊装设备即可完成格栅的拆卸清理，日常运维时仅需人工提起格栅即可清理表面附着的杂物，大幅降低浅水区域拦污设施的运维难度。不同于传统混凝土浇筑的泄水槽，该结构采用模块化设计，可根据河道宽度多段拼接使用，单段槽体的重量控制在人工辅助小型机具即可搬运的范围内，适合交通不便的郊野浅水河道安装使用，不需要大规模的河道开挖作业，对河道原生生态的扰动更小。槽体内部的沉渣区设置在每段腔室的底部，

　　清掏时可通过槽顶的预留口直接抽取沉渣，不需要排空槽内积水即可完成日常清淤作业，大幅降低运维期间对河道通水的影响。在过流能力校核上，槽体的通流截面按照浅水河道十年一遇的洪水流量进行设计，即使在汛期高水位情况下，槽体的过流能力也能满足行洪要求，不会因安装拦滤设施造成河道水位壅高，同时格栅的网孔开孔率经过计算，在保证拦污精度的前提下，过流阻力控制在常规河道允许的范围内，不会造成上游水位明显抬升。
