砂金分选振动淘金摇床结构设计

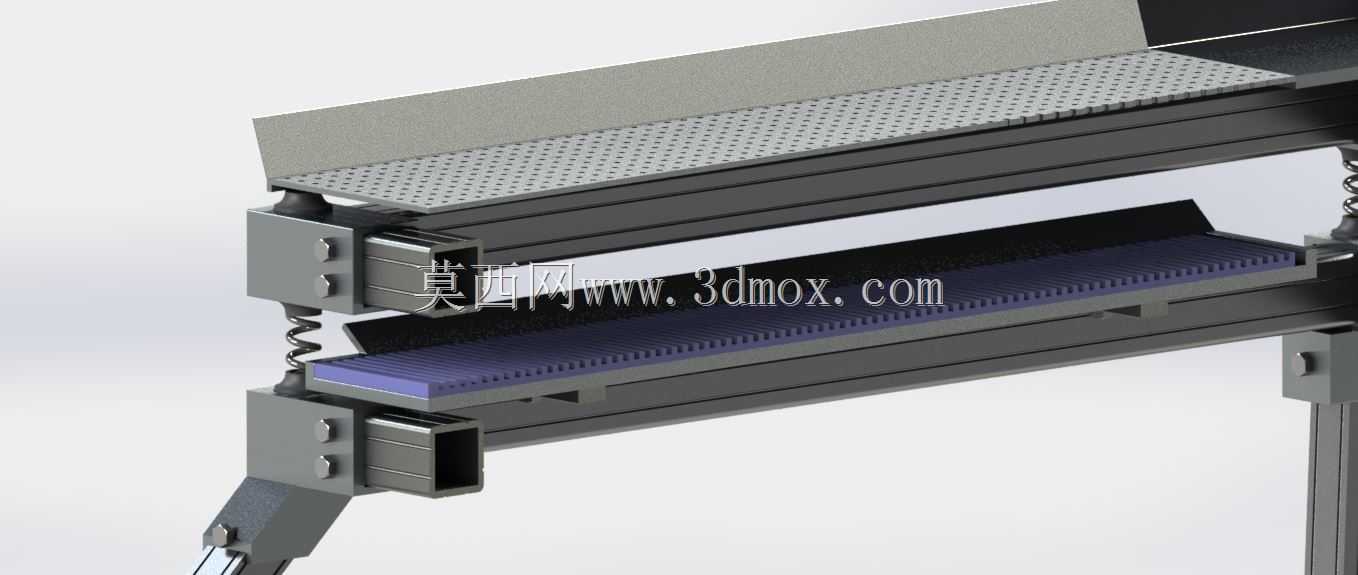

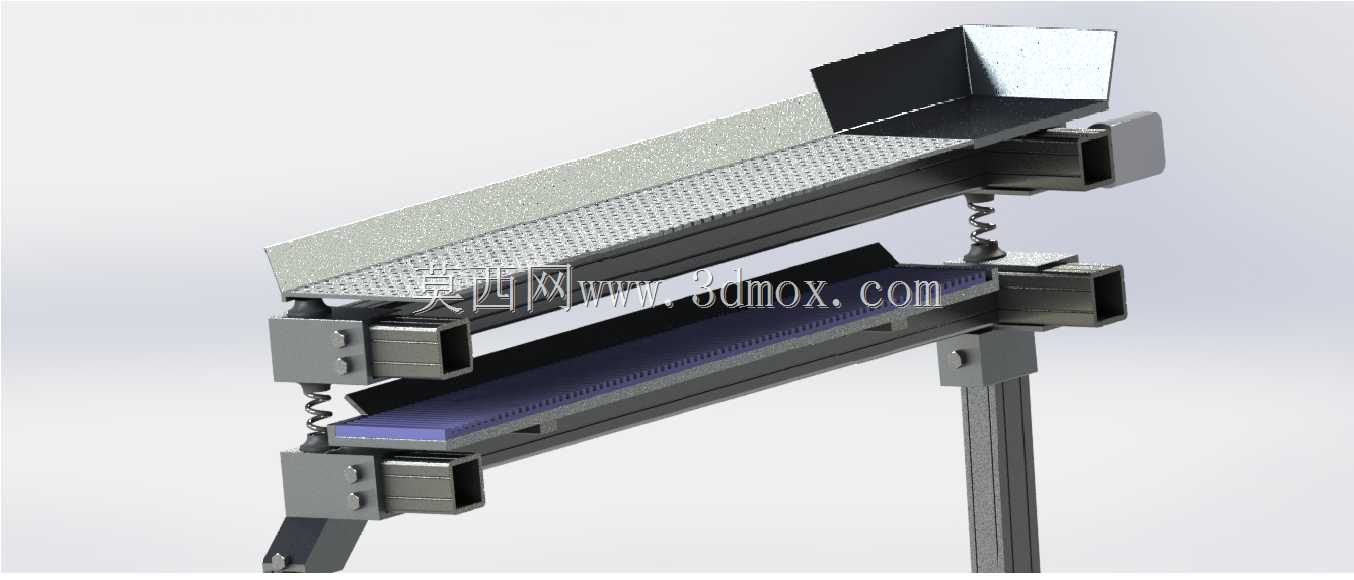

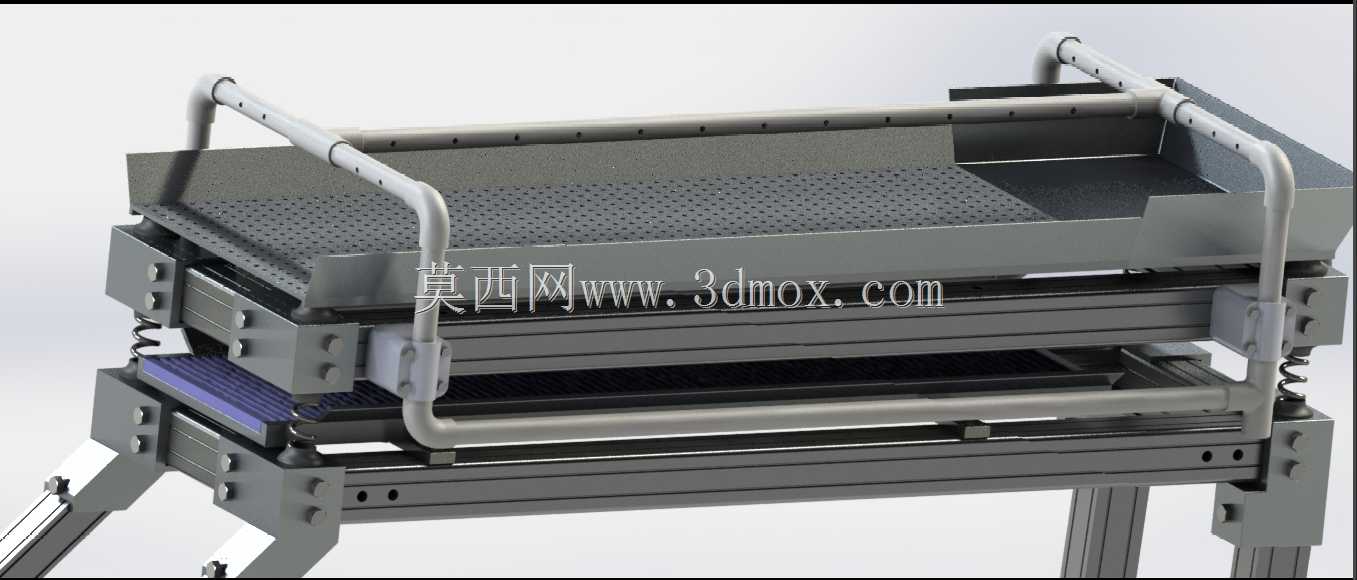

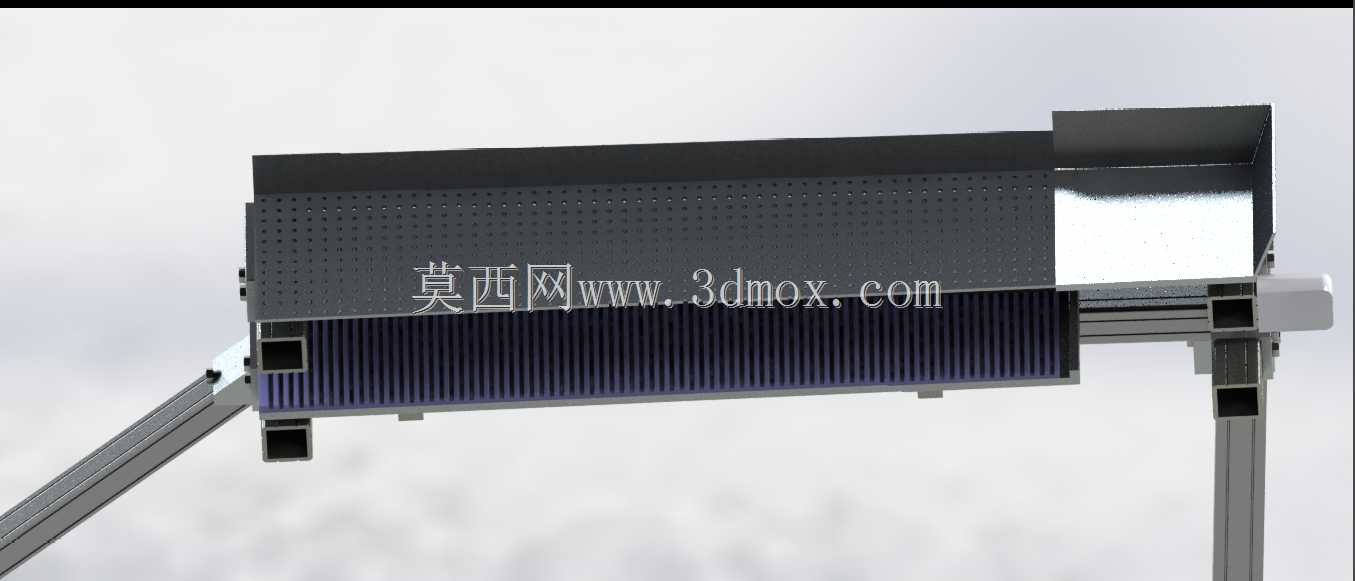

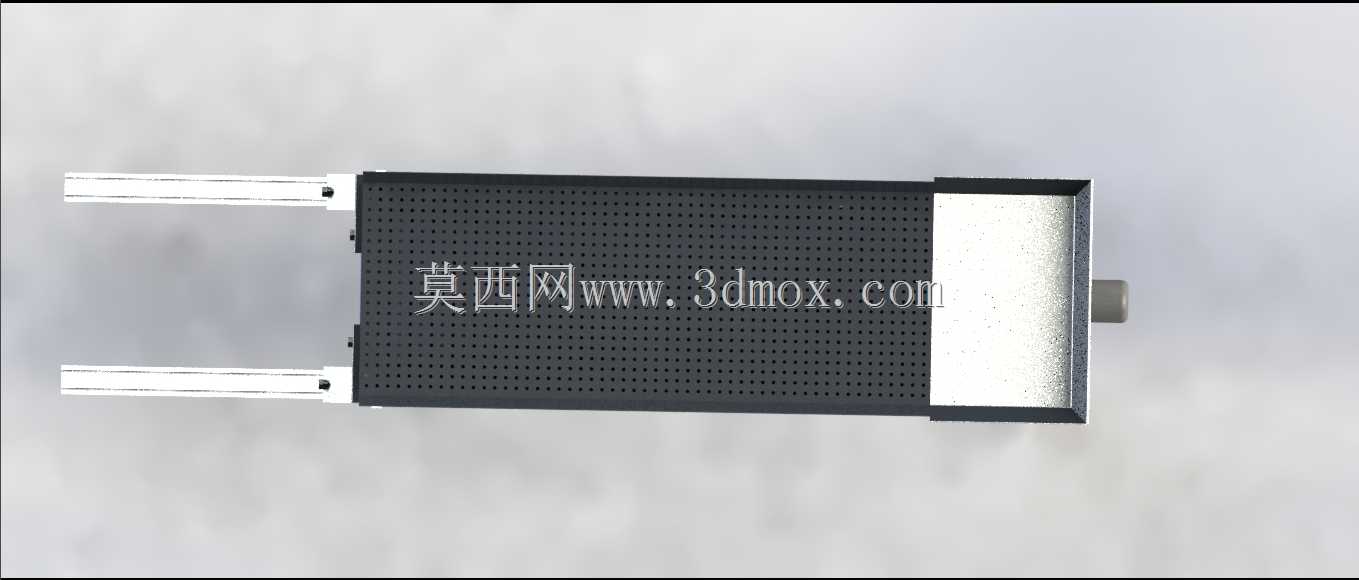

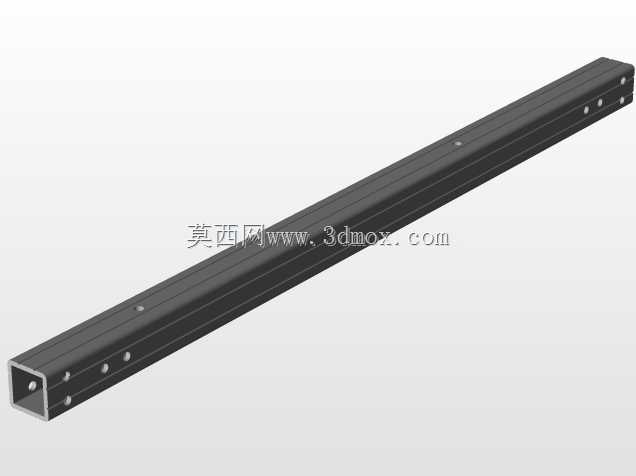

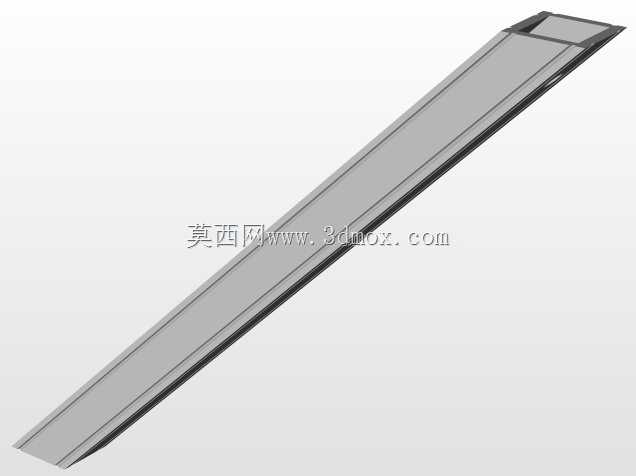

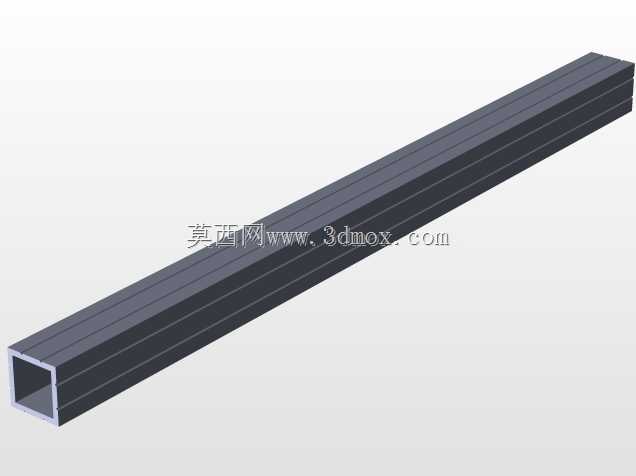

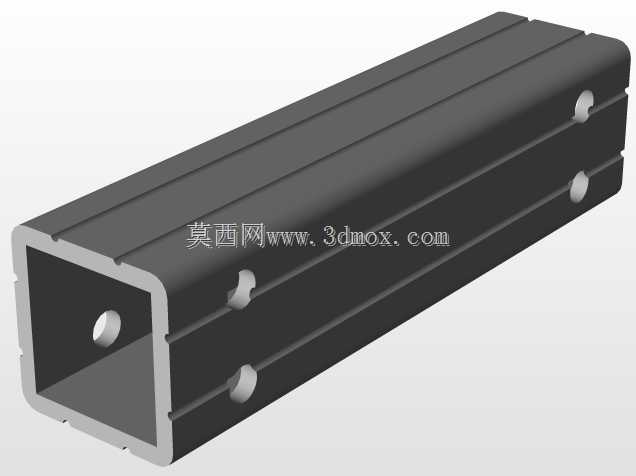

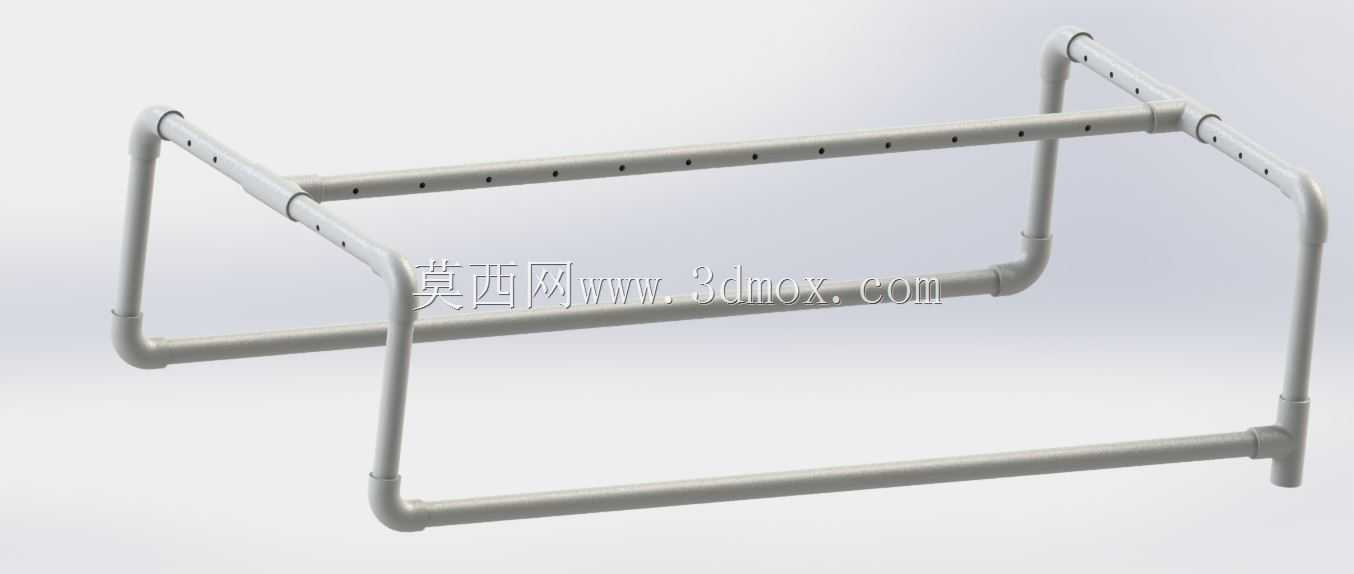

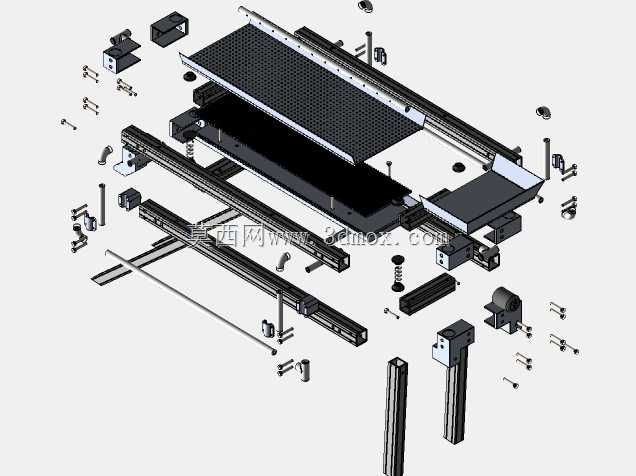

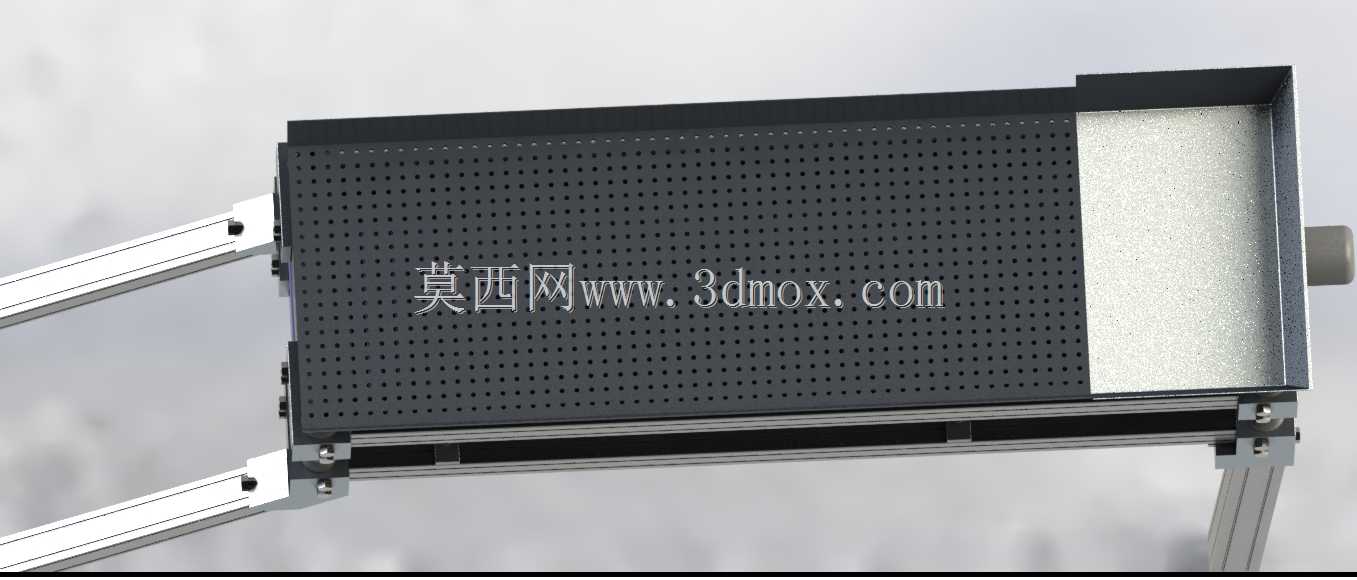

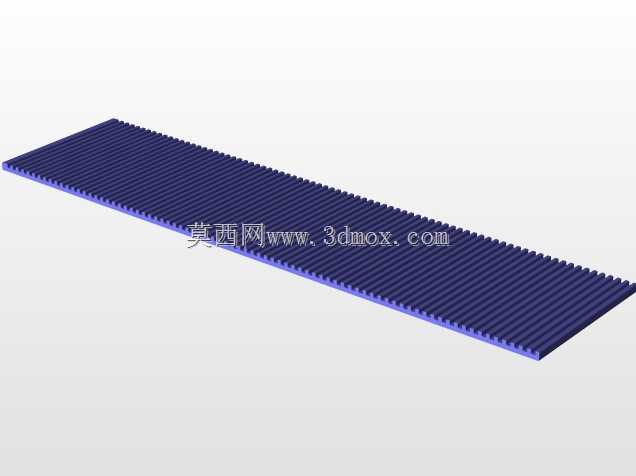

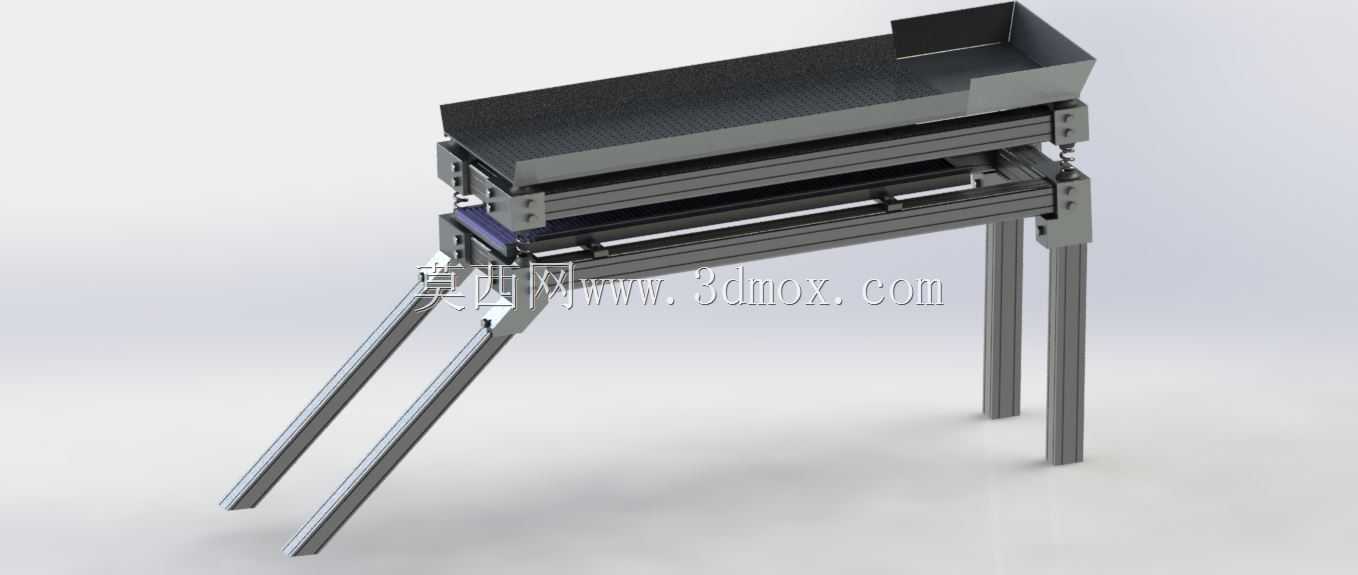

　　这款砂金分选摇床的结构设计，完全围绕野外砂金作业的实际工况展开，整体框架采用工业铝型材拼接搭建，既保证了结构刚性，又能控制整体自重，方便野外作业时的转运与快速组装，不需要额外的大型吊装设备，两到三名作业人员即可完成现场架设。设备的核心分选单元采用多层叠式筛网结构，最上层为大孔径冲孔筛板，负责拦截粒径超过20mm的砾石、粗岩块，避免大尺寸物料进入下层分选腔造成卡滞；中间层为中孔径编织筛网，用于分级5-20mm的矿料颗粒；最下层铺设带导流挡条的分选毡面，利用金粒比重远大于砂石的重力分选原理，在振动过程中截留高密度金粒，让轻质泥沙、细石随水流从尾端排出。两侧的弧形扶手采用圆管弯折成型，表面做防滑滚花处理，既可以作为设备搬运时的握持结构，

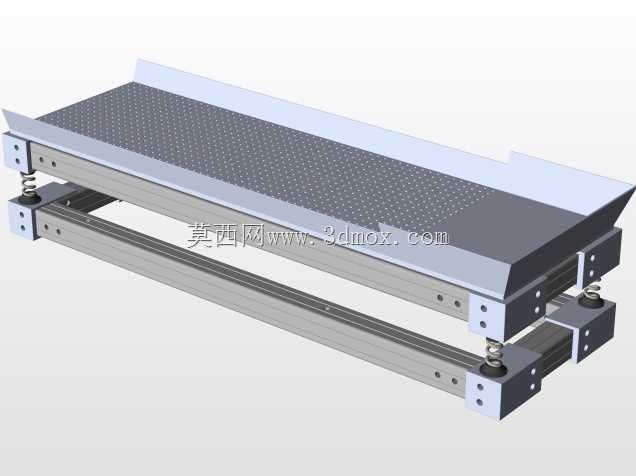

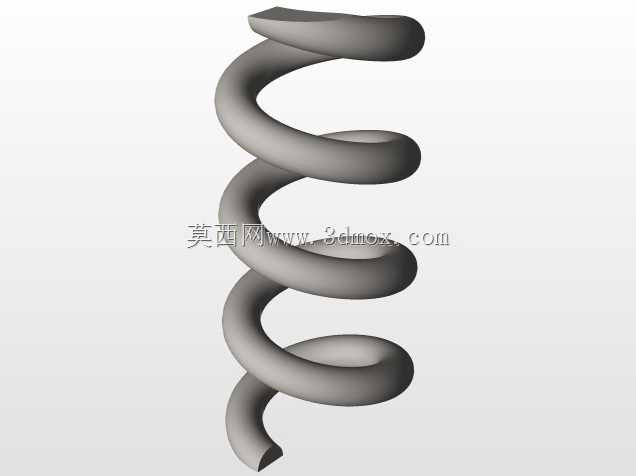

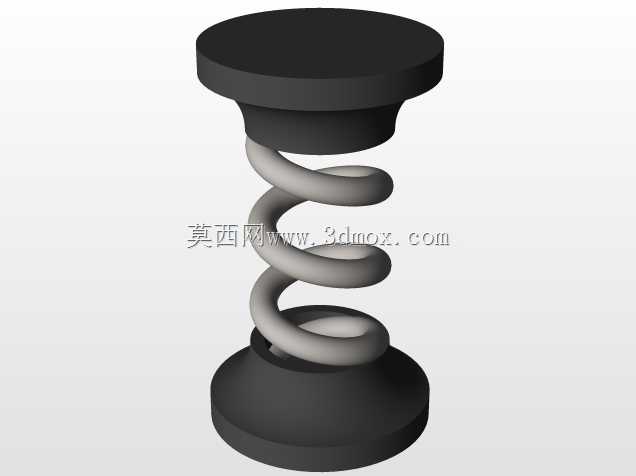

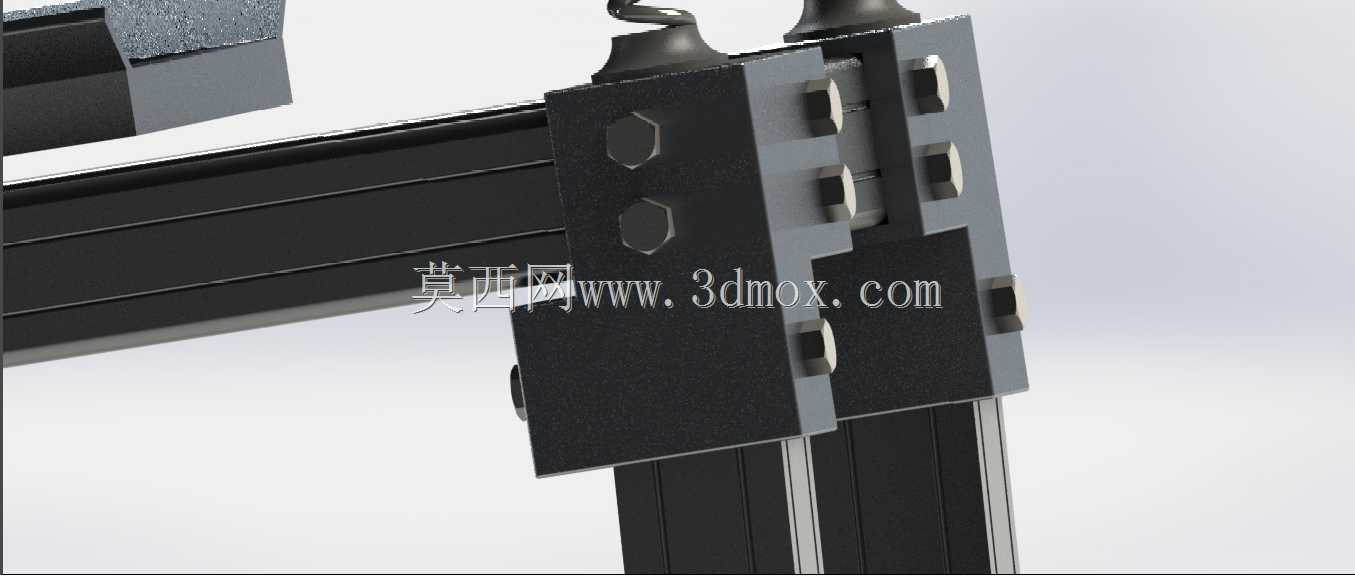

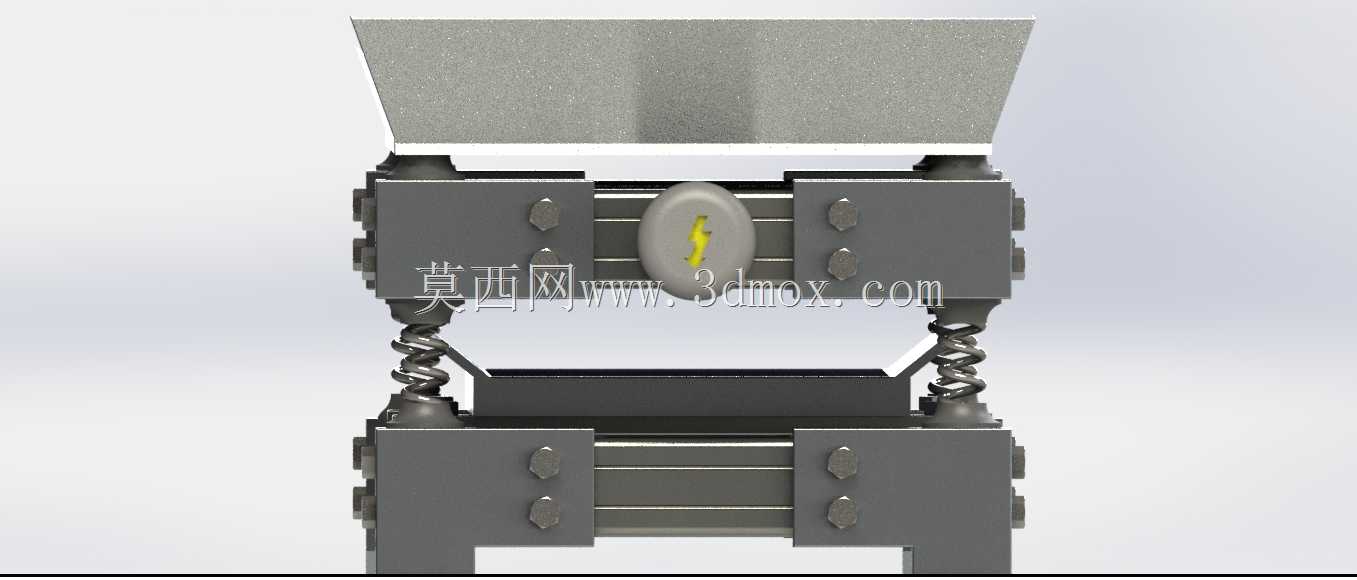

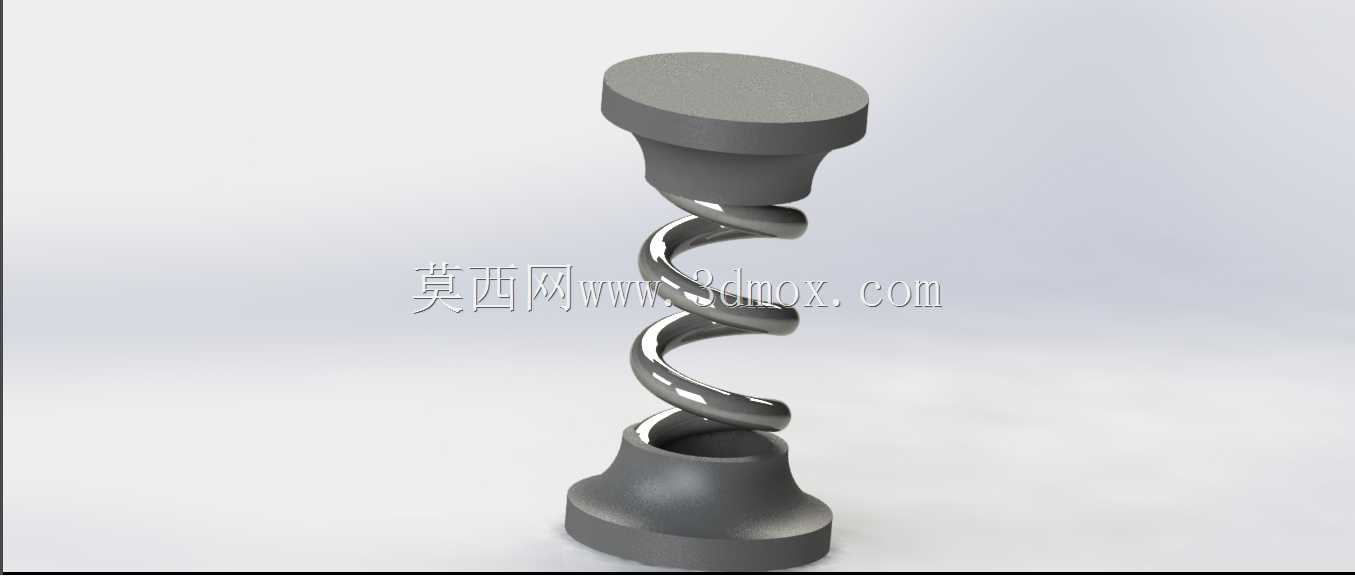

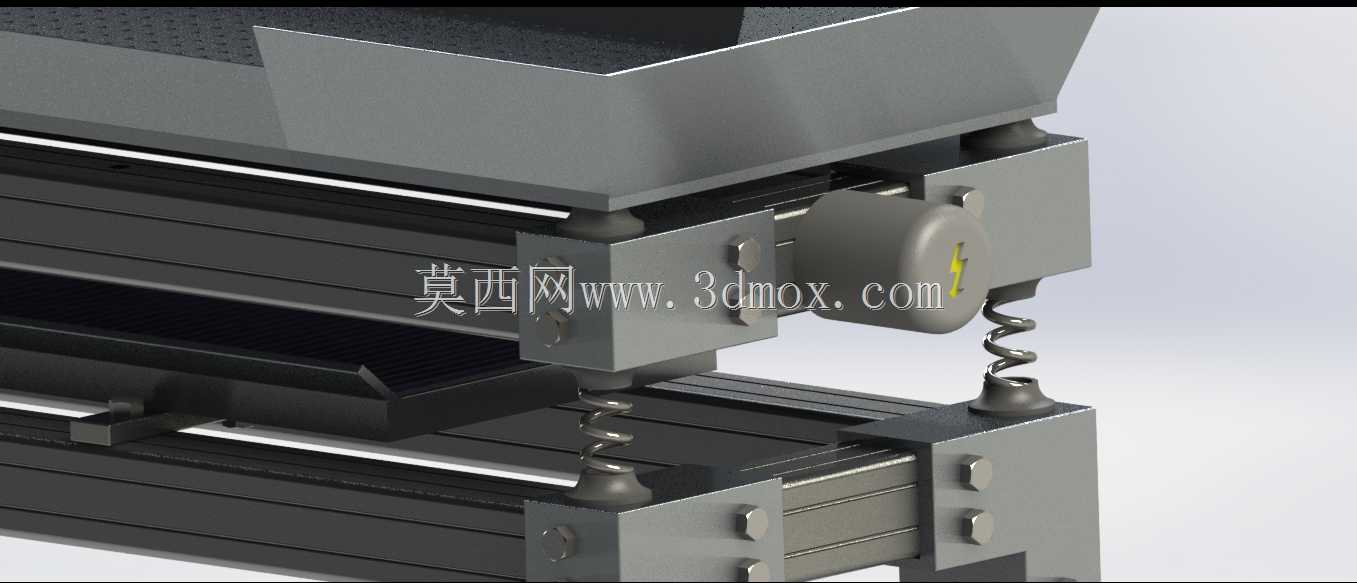

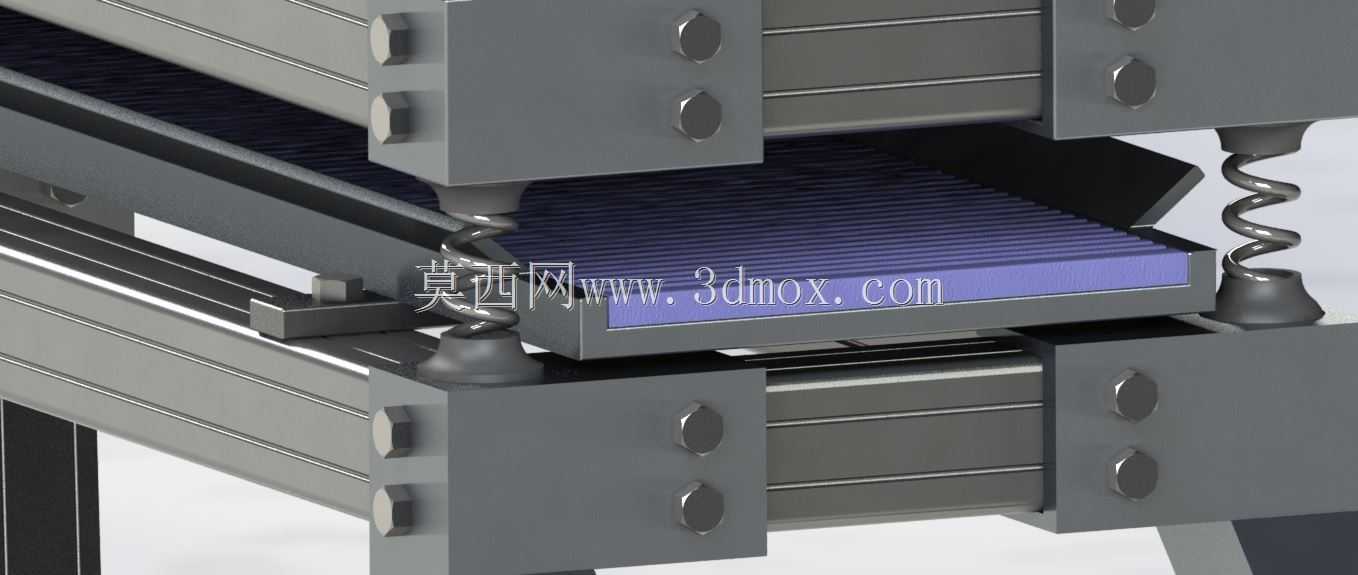

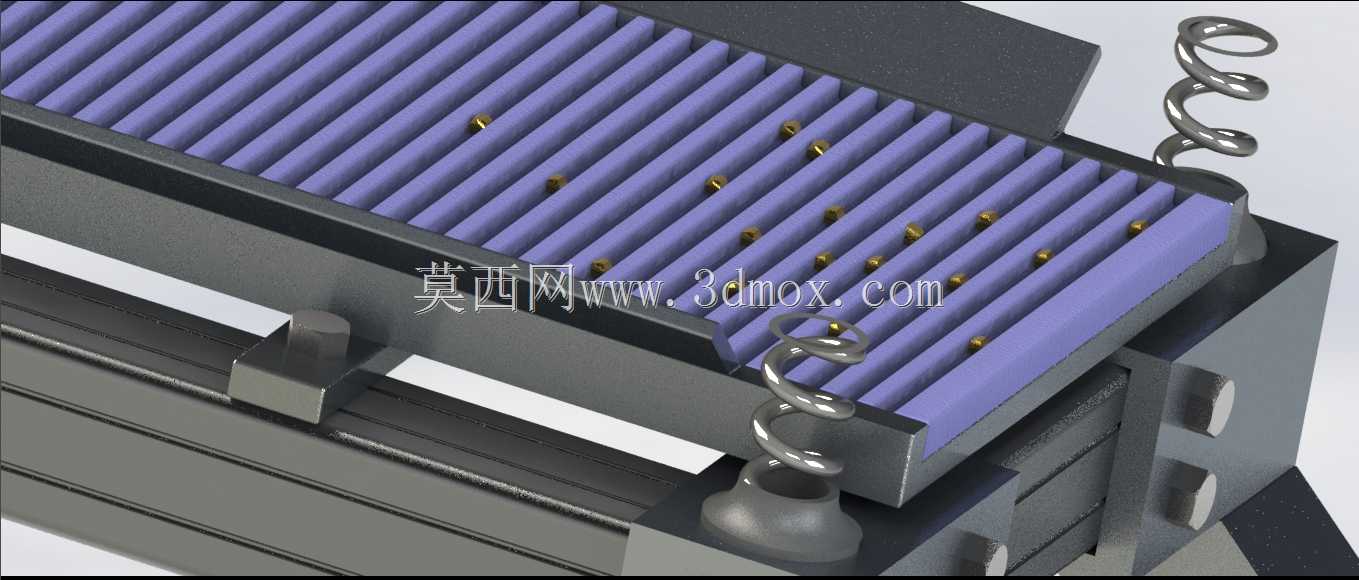

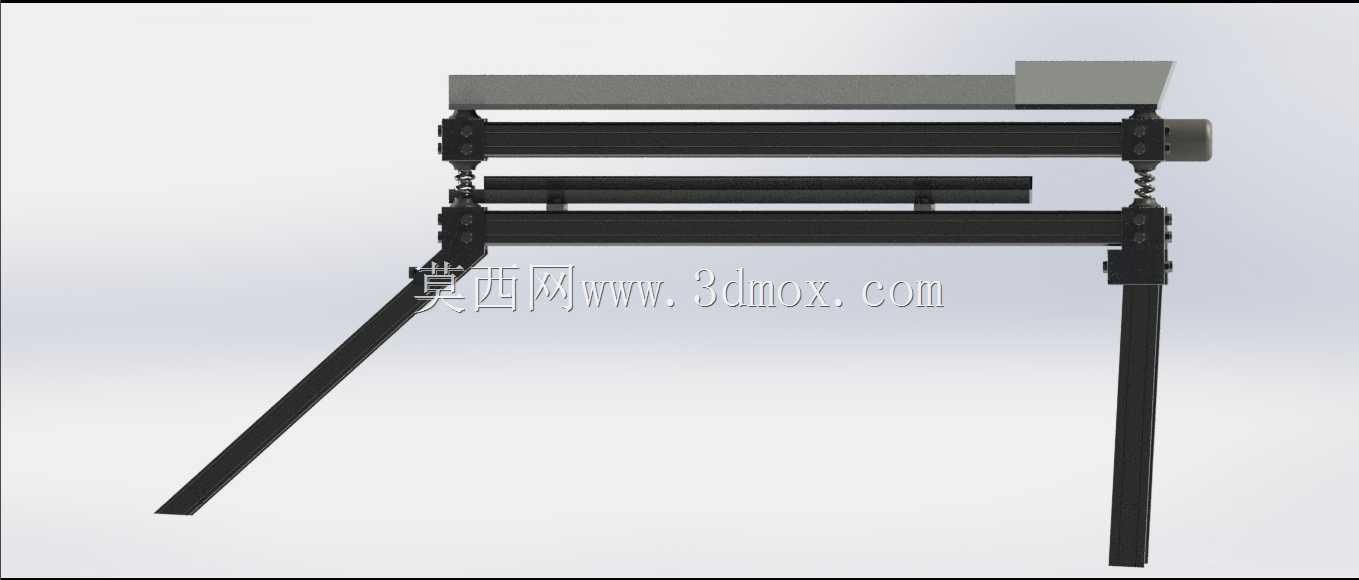

　　也能在作业过程中作为临时防护栏，避免作业人员误触振动的筛体造成磕碰。筛体与底部机架之间布置了多组圆柱螺旋压缩弹簧，沿筛体四角对称分布，弹簧的刚度经过匹配计算，既可以支撑筛体的整体重量，又能在振动电机驱动时让筛体产生规律的往复差动运动，让筛面上的矿料按照密度差异实现分层，同时弹簧的隔振作用可以避免振动直接传递到机架，减少设备运行时的整体晃动，降低机架地脚的固定要求，即使在不平整的河滩地面，也能通过调整地脚支撑高度让筛面保持合适的倾斜角度。设备的筛面倾斜角度设计为可调节结构，通过调整机架后侧的支撑螺杆长度，可以在3-8度范围内调整筛面倾角，适配不同含泥量、不同粒径组成的矿料：处理含泥量高的黏结矿料时，适当增大倾角加快矿料行进速度，

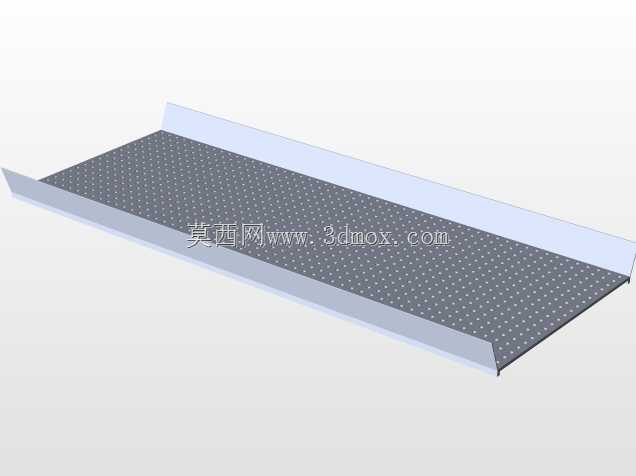

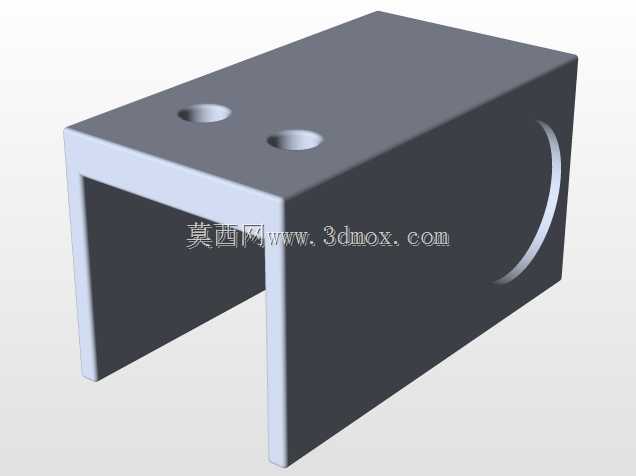

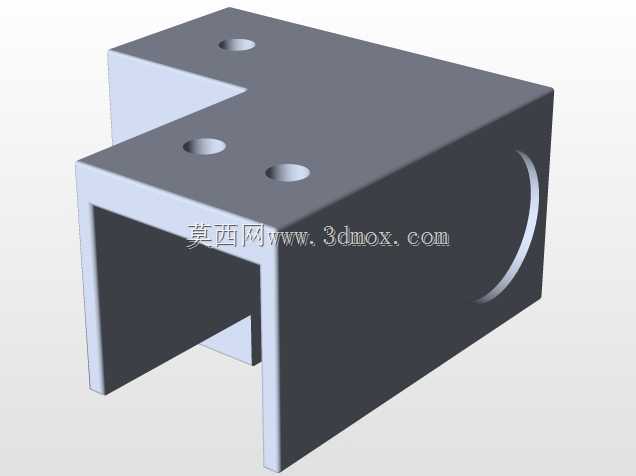

　　避免泥团堵塞筛孔；处理细粒级砂金矿料时，减小倾角延长矿料在筛面上的停留时间，提升细粒金的捕获率。两侧的筛板侧边做了向上的折边结构，高度为50mm，可以避免振动过程中矿料从筛面侧边洒落，所有筛网模块都采用快拆式压块固定，不需要专用工具即可快速更换不同孔径的筛网，适配不同矿区的矿料粒径特性，日常清理筛孔堵塞物时也能快速拆卸筛板，减少停机维护时间。设备底部的支撑腿采用可折叠式结构，折叠后整体外形尺寸可以缩小40%左右，能够放入普通皮卡的货箱进行转运，支撑腿末端带有尖刺状的地脚结构，架设时可以直接插入河滩的砂石层中，不需要额外浇筑混凝土地基，适配野外无基建的作业场景。振动驱动单元布置在筛体的中下部，采用偏心块式振动结构，

　　振动频率与振幅经过匹配设计，既能够让筛面上的矿料保持松散分层的状态，又不会因为振幅过大导致已经沉降到毡面的金粒被水流冲走。进料端设置了缓冲导流板，矿浆从进料口进入后会先落到缓冲板上，通过缓冲板的导流作用均匀铺展到整个筛面宽度上，避免矿料集中在筛面中部造成局部料层过厚，影响分选效率。设备的整体宽度控制在800mm，长度控制在1200mm，作业时的整体高度为900mm，符合人工辅助投料的作业高度，作业人员不需要过度弯腰即可完成投料、清理筛面的操作，长时间作业的疲劳度更低。在实际野外砂金勘探、小规模砂金开采作业中，这款设备可以直接搭配小型抽砂泵、供水泵组成完整的淘金作业线，处理河道冲积层、古河床砂砾层中的砂金资源，相比传统的手工淘金盘，分选效率提升数十倍，同时对细粒金的捕获率远高于手工操作，能够有效减少金粒的流失。结构设计上所有的连接部位都采用防松螺母搭配弹簧垫圈固定，避免长时间振动导致连接螺栓松动，所有与矿浆接触的金属部件都做了防锈处理，适应野外潮湿、多泥沙的作业环境，减少锈蚀带来的维护成本。
