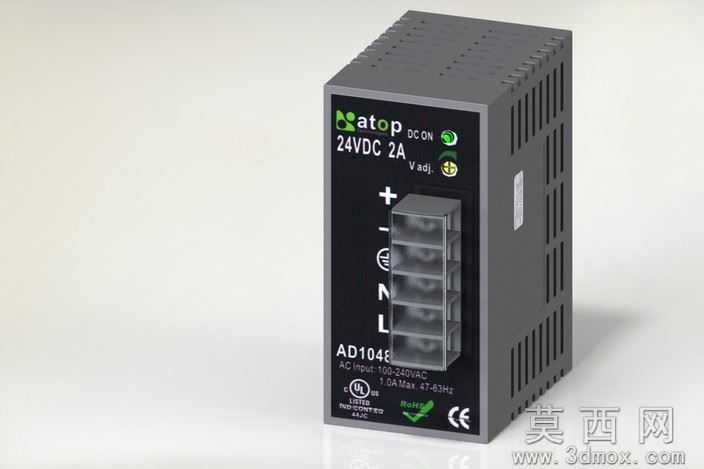

艾特AD104824FS工业开关电源三维建模

本模型为艾特AD104824FS工业级导轨式开关电源的三维数字化建模成果，建模过程以实物测绘的尺寸参数为基准，严格还原产品的真实外观与结构细节。建模阶段采用SolidWorks软件完成全参数化设计，首先通过草图绘制勾勒电源外壳的整体轮廓，针对外壳侧面的散热格栅结构，采用线性阵列结合拉伸切除的方式实现，保证每一处格栅的间距、深度都与实物完全一致，还原产品的散热结构设计特征。前面板的建模重点还原了品牌标识、参数标注、接线端子区域的细节，其中接线端子的分层卡槽结构采用多步拉伸与圆角处理，还原端子的插拔导向结构与防护造型，面板上的状态指示灯、调节旋钮分别采用独立特征建模，还原其凸起的立体形态与位置布局。材质渲染阶段，外壳主体赋予深灰色磨砂工程塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料的哑光质感；前面板的黑色区域赋予稍亮的磨砂质感，与外壳形成细微的材质区分；接线端子的透明防护盖赋予半透明PC材质，调整折射参数模拟透明塑料的通透效果；面板上的标识文字采用贴图方式附着，保证文字的清晰度与位置准确性，金属接线部位赋予镀锌金属材质，还原金属的冷调光泽。结构设计上完整还原了产品的导轨安装卡扣结构，背部的卡扣特征可与标准DIN导轨实现装配匹配，模型的整体比例、边角圆角处理、各部件的装配间隙都严格参照实物设定，无结构失真或比例失调问题。建模过程中对所有特征进行了参数化关联，后续可根据同系列不同功率型号的尺寸参数快速调整模型，实现同系列产品的快速改型设计，模型可用于电气柜装配仿真、工业场景可视化展示、产品宣传素材制作等多个场景，整体模型细节丰富，结构严谨，完全符合工业级三维模型的精度要求。
