传感器配套钣金防护金属外壳结构

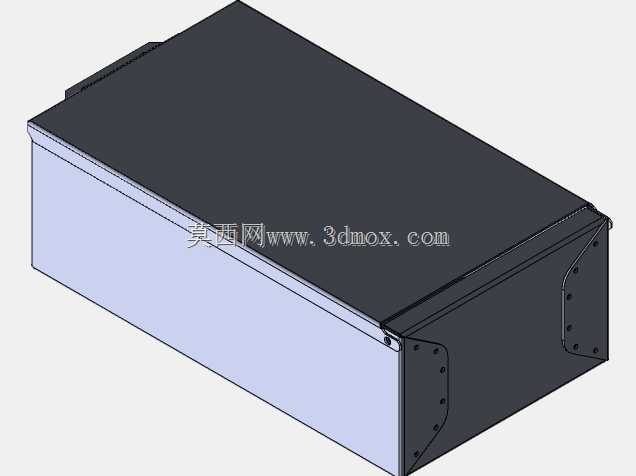

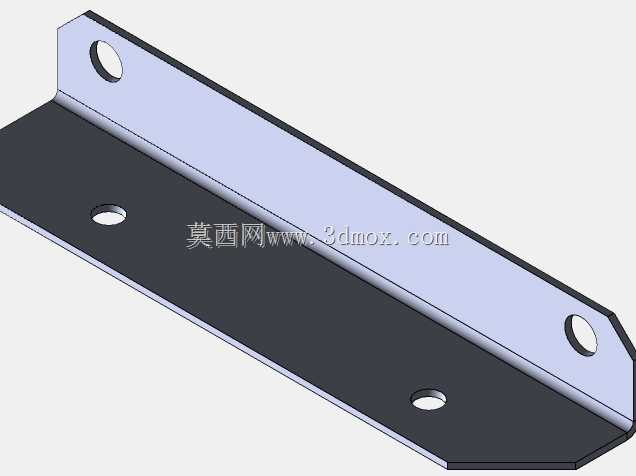

　　这款金属板盒结构，主要面向工业传感类器件的内置防护场景设计，日常在工业现场的设备控制柜内、户外检测工位的传感模组安装场景中都能适配，核心作用是为内部的传感核心板、接线端子提供物理防护，隔绝现场的粉尘、切削液飞溅，同时避免外部线缆拉扯、装配磕碰直接损伤内部敏感器件。从结构设计逻辑来看，整体采用薄板折弯成型的工艺路线，没有复杂的曲面特征，所有折弯边都预留了标准的钣金折弯避让间隙，侧边的安装法兰边做了外翻处理，既可以提升壳体整体的结构刚性，避免薄板受力出现翘曲变形，也能在装配时提供平整的安装贴合面，保证和外部安装基座的贴合精度。壳体的端板位置预留了阵列式的安装孔位，孔位间距按照常规工业传感模组的安装孔距做了适配，

　　既可以用来固定内部的PCB安装柱，也能作为端盖的连接孔使用，部分沉头孔的设计可以保证螺丝安装后不会突出安装面，避免和周边部件出现干涉。在安装边界的考量上，壳体的敞口设计是为了方便内部器件的装配与后期维护，不需要完全拆解壳体就能完成内部接线的调试，侧边的折弯高度经过核算，既可以容纳常规厚度的传感电路板与接线端子排，也不会因为壳体过深导致内部线缆弯折半径不足，影响接线的可靠性。实际应用中，这类壳体可以直接通过侧边法兰的安装孔固定在设备的安装梁上，也可以嵌入到设备的预留安装槽内，敞口位置可以根据需求搭配对应的盖板，盖板同样可以采用薄板冲压成型，和壳体端板的孔位直接对应，不需要额外做二次加工。从结构刚性的角度，

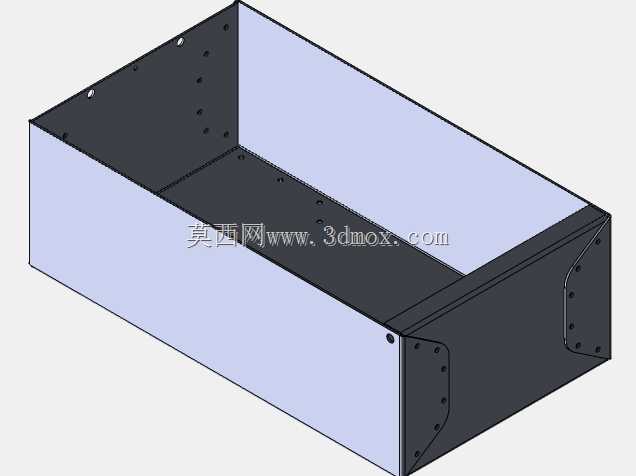

　　薄板折弯后的边角位置做了小圆弧过渡，既避免了钣金加工时的应力集中导致的开裂问题，也能消除锐边，防止装配人员在作业时被划伤。壳体内部的底面是完全平整的平面，没有凸起的冲压特征，可以直接粘贴绝缘垫片或者固定内部的器件安装座，不会因为底面不平导致内部电路板安装出现翘曲，影响器件的焊接可靠性。在现场工况适配方面，金属材质的壳体本身可以提供一定的电磁屏蔽效果，对于工业现场的变频设备、动力线缆产生的电磁干扰有一定的抑制作用，能减少外部干扰对内部传感信号传输的影响，这也是很多塑料外壳无法实现的特性。设计时没有采用复杂的焊接结构，所有连接位置都可以通过螺丝装配完成，既降低了加工的成本，也方便后期的拆解维护，当内部器件出现故障时，

　　只需要拆下侧边的固定螺丝就能打开端板，不需要对壳体进行破坏性拆解。另外，壳体的外形尺寸做了通用化的适配，既可以容纳单块的传感核心板，也能容纳小型的信号变送模块，对于不同功率、不同尺寸的同类型传感器件，只要安装孔距匹配都可以适配使用，不需要单独重新设计外壳结构，能有效降低非标设备设计时的外壳定制成本。在装配公差的控制上，所有折弯边的公差都按照常规钣金加工的IT13级精度预留，既不会因为公差过严导致加工成本上升，也不会因为公差过松导致装配时出现缝隙过大、端板无法对齐的问题，侧边的安装孔位都做了适当的孔径放大，抵消钣金加工时的折弯位置偏差，保证装配时螺丝可以顺利穿入。
