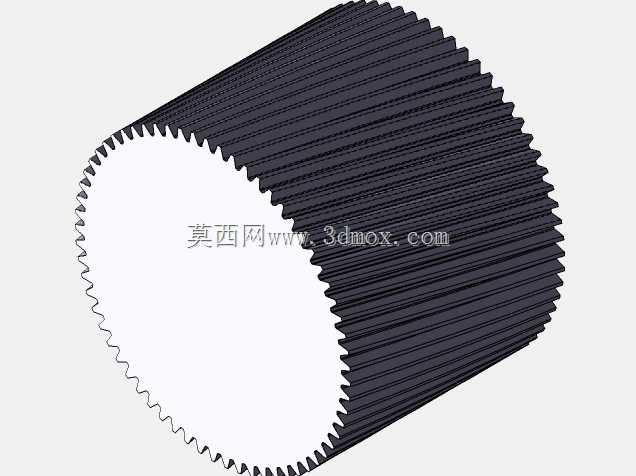

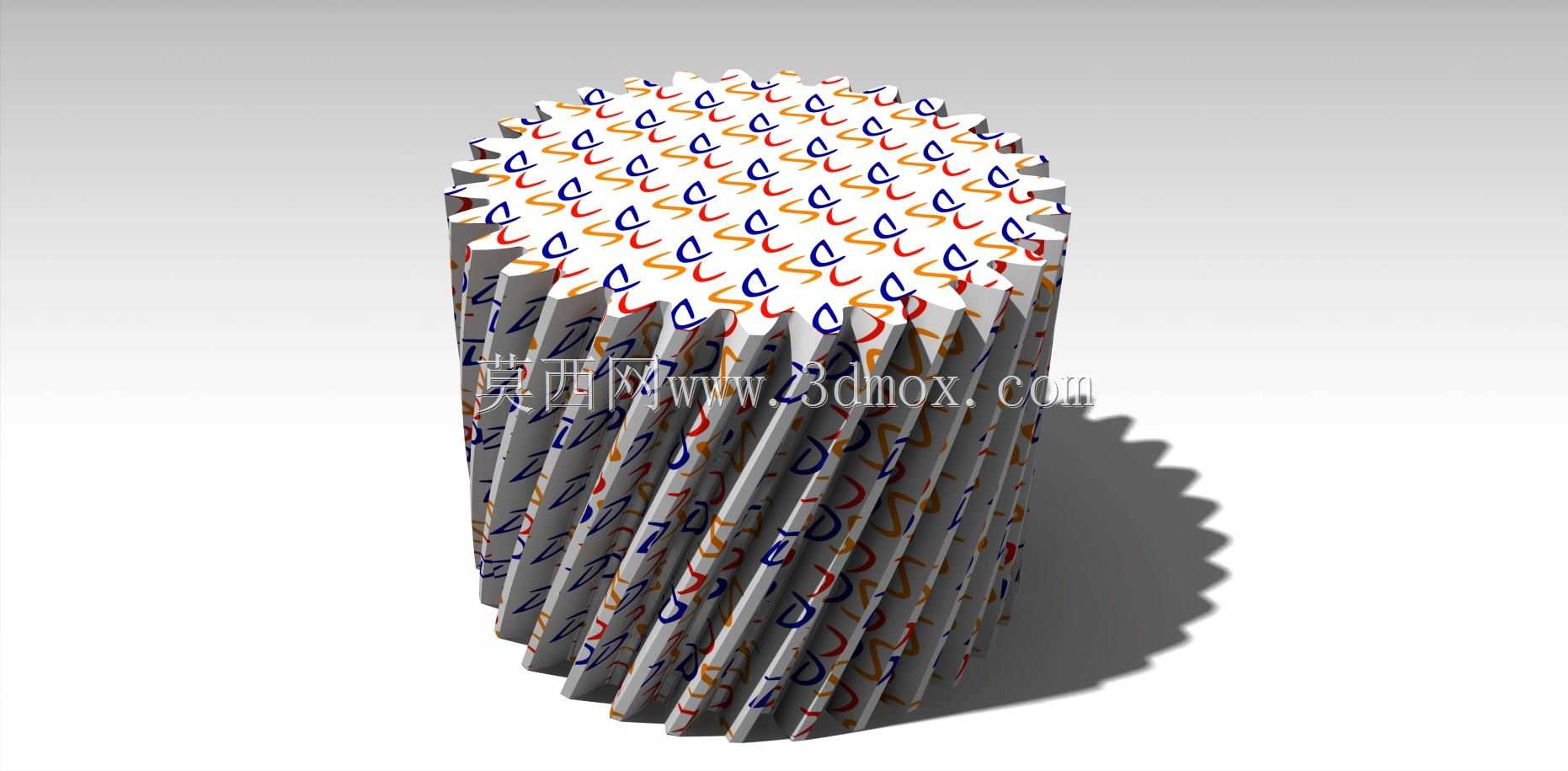

可参数化调整的工业传动斜齿轮结构

　　在各类工业传动场景中，斜齿轮是应用范围极广的核心传动零件，不同于直齿轮沿齿宽方向同时啮合的接触特性，斜齿轮的轮齿沿螺旋角方向逐步进入与退出啮合区间，传动过程中的冲击、振动与噪声表现远优于同参数直齿轮，尤其适配中高速、重载的连续传动工况，常见于机床主轴传动箱、汽车变速器、工业减速机、自动化输送线驱动单元、纺织机械传动组等需要平稳传递扭矩的设备结构中。这款参数化斜齿轮的设计核心，是将模数、齿数、螺旋角三个核心影响齿轮啮合特性的参数做了全关联的建模逻辑，设计人员不需要从零开始绘制齿廓渐开线、排布轮齿、切削螺旋齿槽，只需要根据实际传动的扭矩需求、传动比要求、安装空间的轴向与径向边界，输入对应的参数值，模型就能自动完成齿形生成、轮齿阵列、

　　螺旋角适配的全流程更新，大幅减少同系列不同参数齿轮的重复建模工作量。从实际工程选型的角度来看，斜齿轮的径向安装尺寸主要由齿数与模数共同决定，分度圆直径为模数与齿数的乘积，齿顶圆直径需要在分度圆基础上增加两倍齿顶高系数对应的尺寸，这部分尺寸直接决定了齿轮安装时与啮合齿轮的中心距预留量，也决定了传动箱内部的径向避让空间设计；而轴向尺寸则需要结合齿宽与螺旋角综合核算，螺旋角越大，轮齿的啮合重合度越高，传动平稳性越好，但同时会产生更大的轴向分力，需要匹配对应承载能力的角接触轴承或者推力轴承来抵消轴向载荷，这部分的参数关联在模型中做了同步适配，调整螺旋角时，齿面的螺旋走向、齿槽的切削深度都会同步更新，不会出现齿形错位、齿顶干涉的建模错误。

　　在实际的设备装配场景中，这类参数化斜齿轮可以快速适配不同的安装需求：比如小模数、少齿数的斜齿轮可以用于小型自动化设备的精密传动，传递小扭矩同时保证传动精度，避免低速运转时的爬行现象；大模数、多齿数的斜齿轮可以用于矿山、冶金设备的重载传动箱，通过调整螺旋角平衡轴向力与传动平稳性的需求，搭配人字齿组合结构还能抵消双向轴向力，适配更大功率的传动场景。建模过程中齿廓部分严格遵循渐开线齿形的生成逻辑，保证齿形的压力角符合标准传动要求，避免参数调整后出现齿形畸变导致的啮合干涉、传动卡滞问题；齿根部分做了标准的圆角过渡处理，对应实际加工中的齿根应力释放需求，减少齿轮长期受交变载荷时的齿根断裂风险，完全匹配实际滚齿、插齿加工的工艺要求，

　　不会出现无法落地生产的工艺死角。不同于固定参数的齿轮模型，这款参数化结构可以覆盖绝大多数平行轴斜齿轮传动的设计需求，设计人员在做传动方案迭代时，不需要反复重建模型，只需要调整参数就能快速得到对应尺寸的齿轮结构，直接用于装配干涉检查、传动运动仿真、有限元强度校核的前置环节，能有效缩短传动系统的设计周期，也能减少不同参数齿轮建模时的人为误差，保证同系列齿轮的设计标准统一。在安装边界的适配层面，模型的中心孔、键槽结构也做了参数化关联，可以根据匹配的轴径尺寸、键的规格同步调整中心孔直径与键槽尺寸，保证齿轮与传动轴的配合公差符合设计要求，不需要额外对安装结构做二次修改，从齿形到安装结构的全参数关联，让这款斜齿轮模型可以直接对接从方案设计到加工出图的全流程需求。
