直齿圆柱齿轮传动闭式减速器结构

　　这款直齿闭式减速器的结构设计，核心围绕常规工业场景下的定比减速需求展开，日常多配套在中小功率的输送线、小型工装驱动单元、轻工包装辅机的动力端，用来匹配原动机与工作端的转速差，把电机输出的高转速低扭矩动力，转化为工作端需要的低转速大扭矩输出，同时承担传动过程中的径向、轴向载荷，保障传动链路的运行稳定性。

　　从实际应用场景来看，这类直齿减速器不需要复杂的调速功能，多用于固定传动比的动力传输工位，比如小型皮带输送机的驱动端、半自动装配工位的旋转工装动力输入、小型物料提升机构的减速单元，相比蜗轮蜗杆减速器传动效率更高，相比行星减速器成本更低、维护难度更小，适合连续8小时运行的常规工业工况，环境温度适配常规车间-10℃到40℃的使用范围，不需要额外的冷却或加热辅助结构。

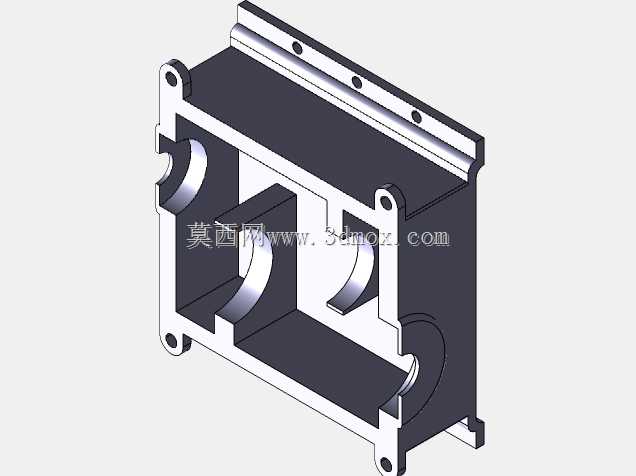

　　功能特性上，这款减速器采用闭式铸铁箱体结构，上下箱体通过螺栓紧固连接，结合面做精密铣削加工保障密封性能，避免内部润滑油渗漏，同时箱体可以隔绝车间内的粉尘、切削液飞溅，保护内部齿轮、轴承传动副。输入输出轴均采用平行轴布局，对应直齿圆柱齿轮的传动特性，传动过程中没有轴向分力，轴承选型只需要考虑径向载荷与少量冲击载荷，降低了轴承配置的复杂度。箱体顶部设置有透气塞，用来平衡减速器长时间运行后内部因油温升高产生的压力差，避免油封处出现渗油问题；底部设置有安装底座，底座上开有四个长条形安装孔，方便安装时调整位置，适配不同机架的安装孔位偏差。箱体侧面设置有油位观察与放油螺塞，日常维护时可以快速检查润滑油液位，更换润滑油时不需要拆解箱体即可完成废油排放。

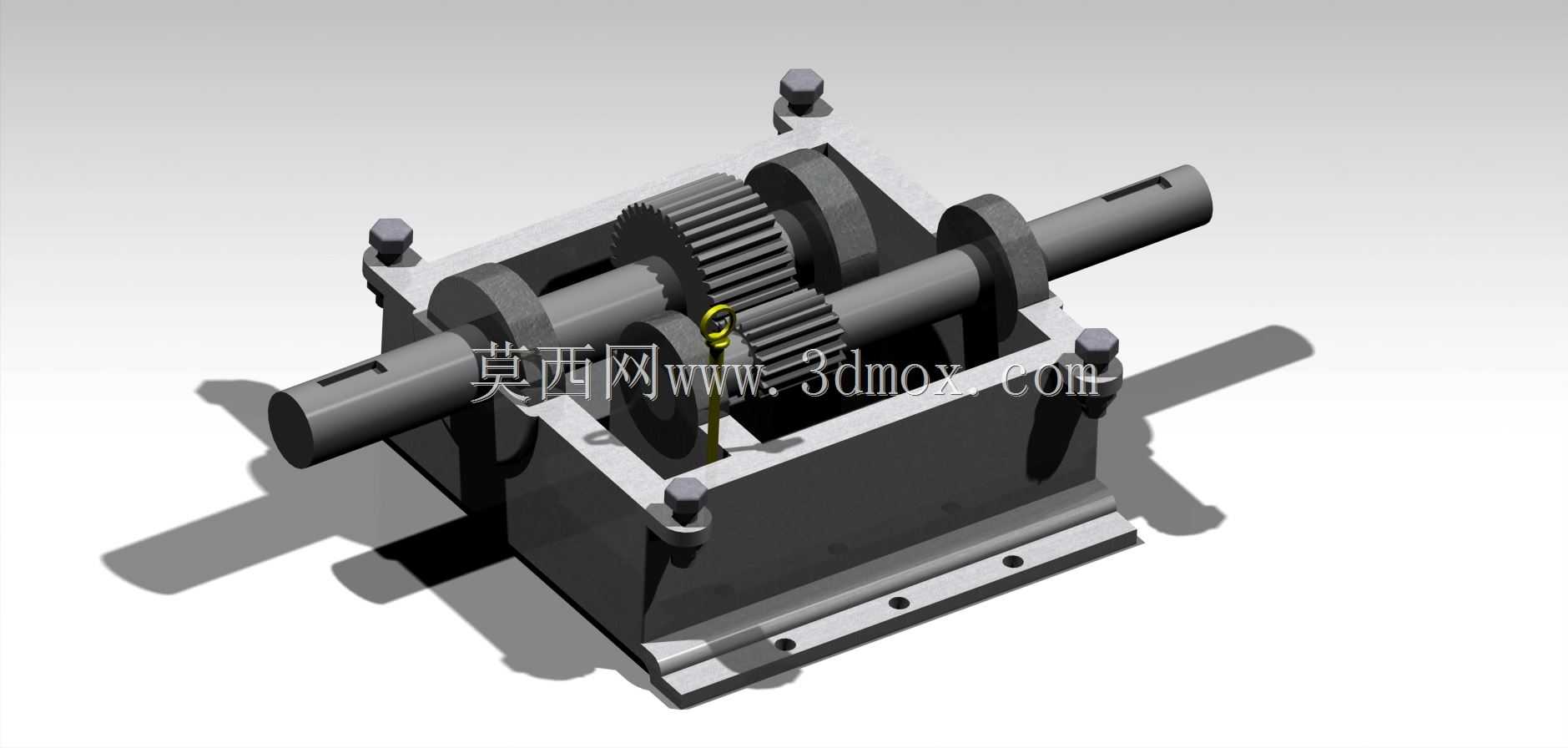

　　设计思路上，整体结构优先保障加工工艺性与装配便捷性，上下箱体的分型面设置在齿轮轴的中心平面位置，装配时可以先将齿轮、轴承、轴系组件预装在下箱体的轴承座内，再扣合上箱体完成轴承孔的配合，不需要复杂的偏心装配结构。齿轮采用标准直齿圆柱齿轮参数，齿面做常规调质处理，适配中小载荷下的长期运行，齿轮与轴的连接采用平键传动，传递扭矩可靠，加工难度低。轴承选用标准深沟球轴承，两端通过轴承端盖压紧定位，端盖处设置有毡圈油封，阻挡润滑油外泄同时避免外部杂质进入箱体内部。输入输出轴的轴伸端均设计有标准键槽，方便配套联轴器、链轮、皮带轮等外接传动件，轴肩位置做圆角过渡，降低应力集中风险，提升轴件的疲劳强度。

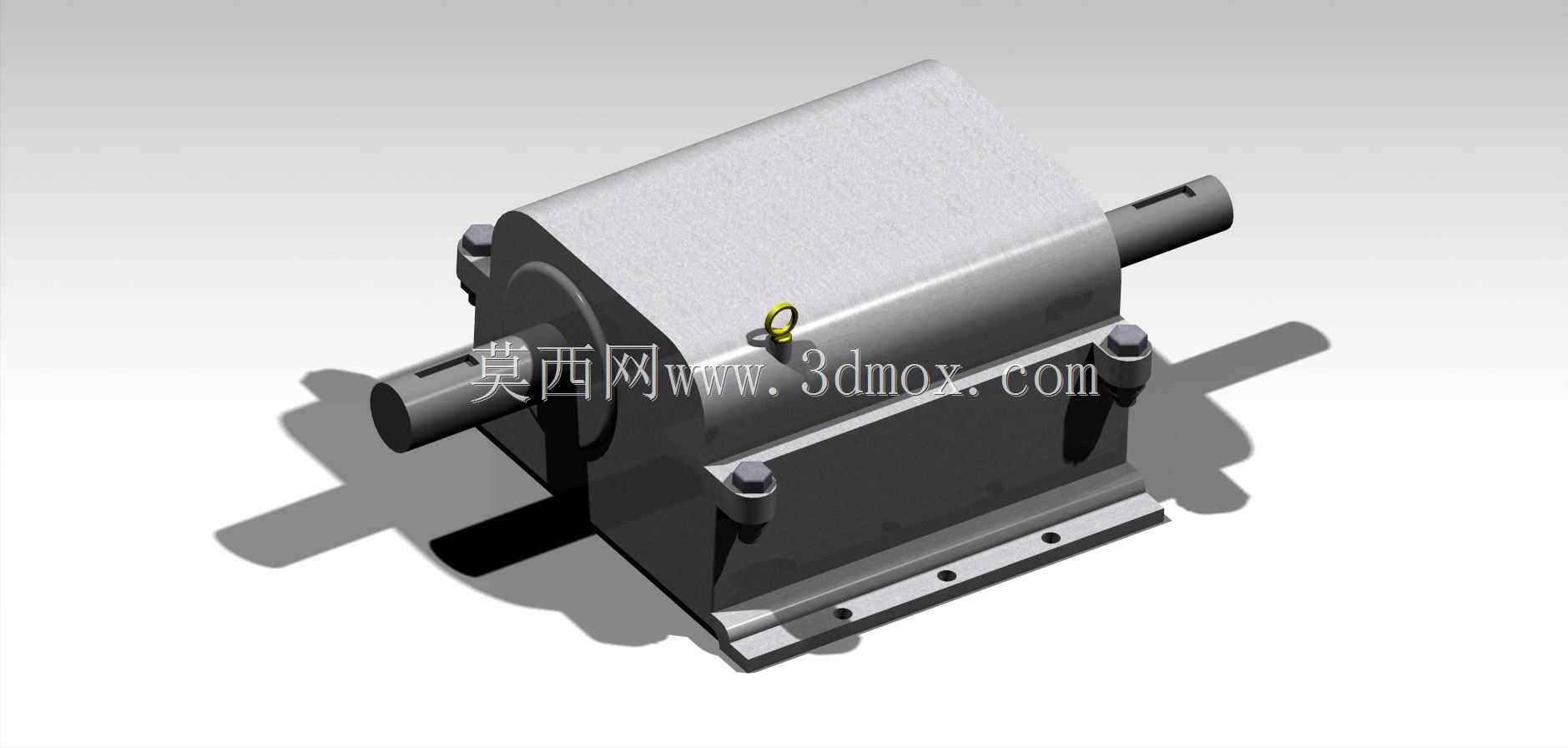

　　外形尺寸与安装边界方面，这款减速器的整体轮廓为方正的箱体结构，输入轴与输出轴平行布置在箱体两侧，轴伸长度适配标准联轴器的安装尺寸，不会因为轴伸过长导致运行时出现轴端挠曲变形。底座安装面的平面度有严格公差要求，安装时需要保障机架安装面的平面度与减速器底座匹配，避免强行锁紧安装螺栓导致箱体变形，影响轴承孔的同轴度，进而加剧齿轮、轴承的磨损。输入轴与输出轴的中心高为固定尺寸，选型配套时需要匹配原动机与工作端的中心高，避免出现轴系不同心导致的附加载荷。箱体的整体宽度、高度尺寸紧凑，不需要占用过大的安装空间，适合在设备机架的狭小空间内布置，侧面预留的吊装螺孔方便设备安装时的吊装转运，避免吊装过程中磕碰轴伸或箱体加工面。

　　从结构设计的细节来看，箱体内部的齿轮啮合区域设置有合理的润滑油路，依靠齿轮转动时的飞溅润滑即可满足轴承与齿轮齿面的润滑需求，不需要额外设置强制润滑系统，简化了整体结构。上下箱体的连接螺栓布置在轴承孔周边与箱体边缘，紧固力矩按照均匀对称的顺序施加，保障结合面的密封压力均匀，避免出现局部渗漏的问题。轴端的密封结构采用接触式毡圈密封，适合线速度不高的常规工况，维护更换时只需要拆开轴承端盖即可完成密封件的更换，不需要拆解整个箱体，降低了后期维护的时间成本。
