小型直通式手动塑料球阀三维结构设计

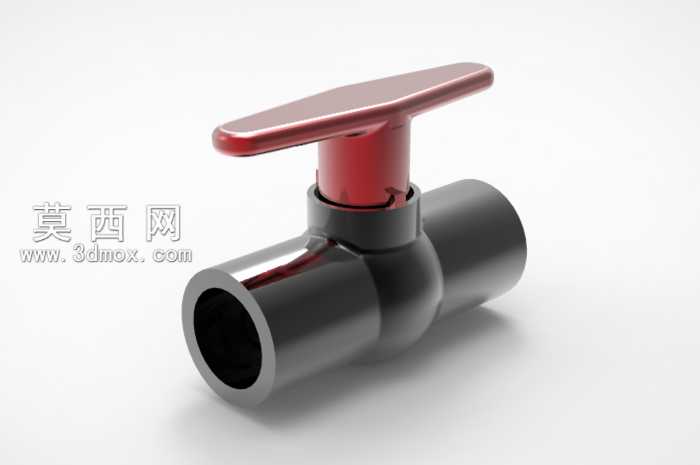

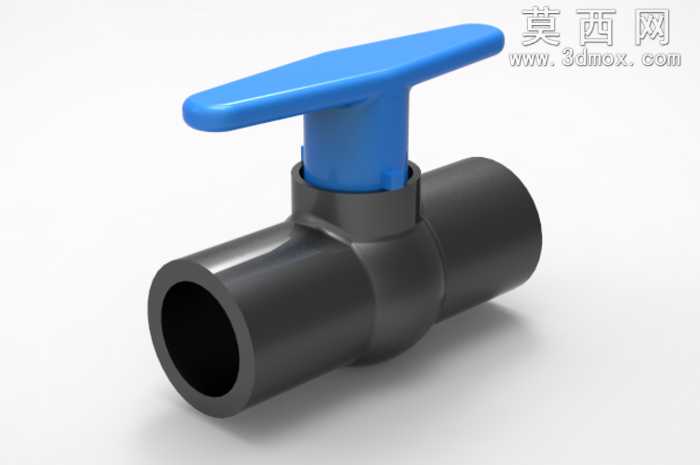

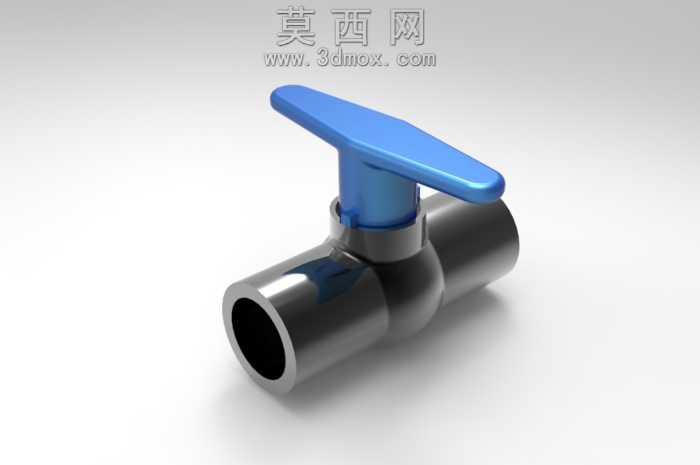

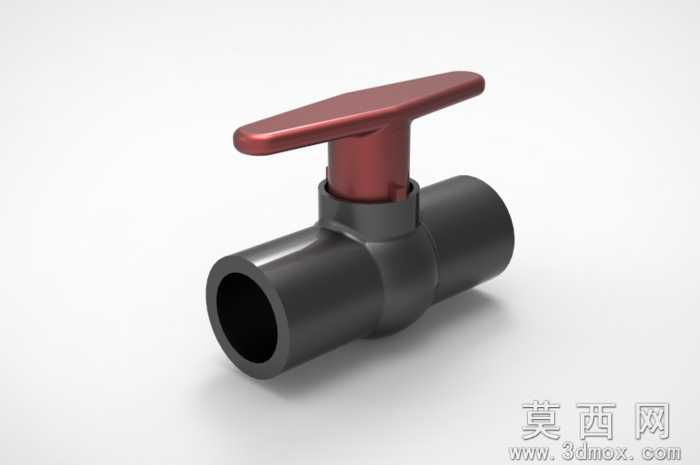

本款球阀采用三维参数化建模方式完成全结构设计，建模过程中先梳理直通式球阀的核心组成逻辑，将整体拆分为阀体、阀芯、阀杆、操作手柄四个核心模块逐一构建。首先搭建阀体基础结构，采用等径直通式流道设计，两端为标准承插接口结构，建模时严格控制流道内壁的同轴度公差，保证流体通过时无多余扰流结构，阀体外部做圆弧过渡处理，既减少注塑成型时的应力集中问题，也提升整体外观的流畅度。阀芯部分采用圆柱形通孔结构，与阀杆采用一体式联动设计，建模时预留了阀芯与阀体之间的密封件安装间隙，保证转动时的密封性与操作顺滑度。操作手柄采用扁平长条形 ergonomic 结构设计，边缘做圆角钝化处理，表面做哑光质感的材质设置，红色的手柄配色与蓝色阀体形成高对比度，便于操作人员快速识别阀门状态，手柄与阀杆的连接部位做了防转卡位结构，避免长期操作后出现打滑问题。材质渲染阶段，阀体部分赋予硬质工程塑料材质，调整材质的粗糙度参数模拟PVC类塑料的半哑光质感，添加细微的材质颗粒提升真实感，手柄部分赋予同色系偏深的红色塑料材质，通过光影调整突出手柄的握持曲面结构。整体装配阶段严格按照实际阀门的装配逻辑做干涉检查，验证手柄90度旋转时的行程范围，确认全开状态下阀芯通孔与阀体流道完全对正，全关状态下密封面完全贴合无泄漏间隙，整体结构紧凑小巧，适用于小口径低压流体管路的通断控制场景，建模过程中所有特征均保留参数化编辑属性，可根据不同的管路通径需求快速调整尺寸参数，衍生出不同规格的同系列球阀模型。
