弹簧式外螺纹连接安全阀三维结构设计

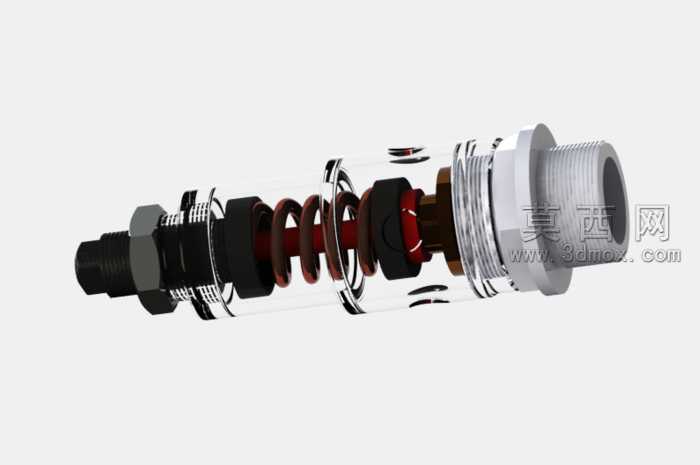

本作品为弹簧式外螺纹连接安全阀的三维结构设计，采用主流三维机械设计软件完成全参数化建模，完整还原了该类安全阀的全部内部构造与装配关系。建模过程中严格遵循机械设计公差规范，对每一个零部件的尺寸参数进行精准定义，确保各部件装配间隙符合实际生产装配要求。模型采用爆炸视图的呈现形式，清晰展示了从左端外螺纹进气端、锁紧螺母、密封垫片、阀芯组件、弹簧定位座、调压弹簧、弹簧导向套、阀体密封段到右端外螺纹连接端的全部零件层级，各零件之间的装配约束关系完全符合实际产品的装配逻辑。材质渲染阶段针对不同零部件的实际材质属性进行了区分设置：金属结构件采用哑光合金钢材质，还原金属零件的磨砂金属质感与细微的加工纹理；弹簧部件采用弹簧钢特有的暗红色氧化处理材质，清晰区分弹性元件与结构件；密封垫片采用橡胶类材质的哑光深色质感，螺纹部位精准还原了标准管螺纹的牙型细节，通过光影渲染突出螺纹的螺旋结构特征。设计思路上围绕弹簧式安全阀的核心工作原理展开，通过弹簧预紧力实现对管路压力的阈值控制，当管路内部压力超过设定值时，介质压力克服弹簧弹力推动阀芯开启泄压，压力回落至安全值后弹簧推动阀芯复位实现密封，模型完整保留了该工作原理对应的全部运动结构，可直观展示阀芯的往复运动行程与弹簧的压缩复位过程。建模过程中对易被忽略的细节结构也做了完整还原，包括阀芯处的密封面结构、弹簧两端的磨平支撑端、锁紧螺母的倒角与对边结构、阀体上的外六角拧动结构等，所有细节均参考实际工业安全阀的实物结构进行1:1比例复刻，既可以作为机械设计教学的演示模型，也可作为同类产品设计开发的参考原型，帮助设计人员快速理解弹簧式安全阀的内部构造与设计要点。
