内螺纹连接手柄式球阀三维结构设计

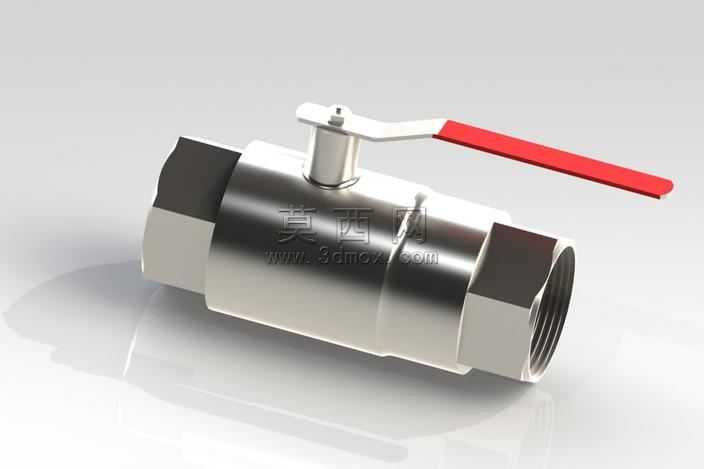

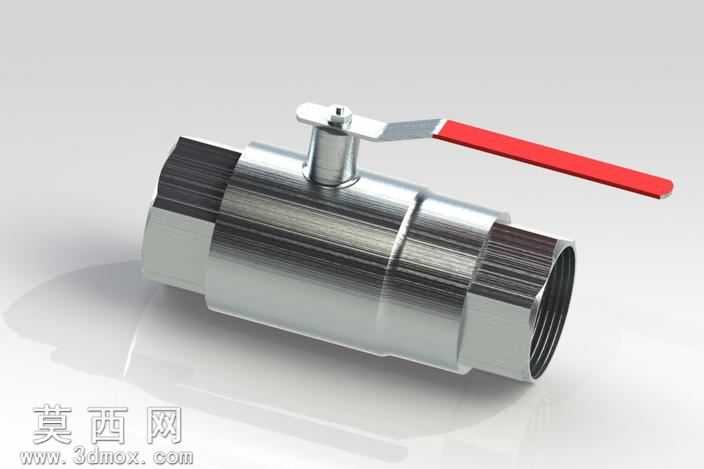

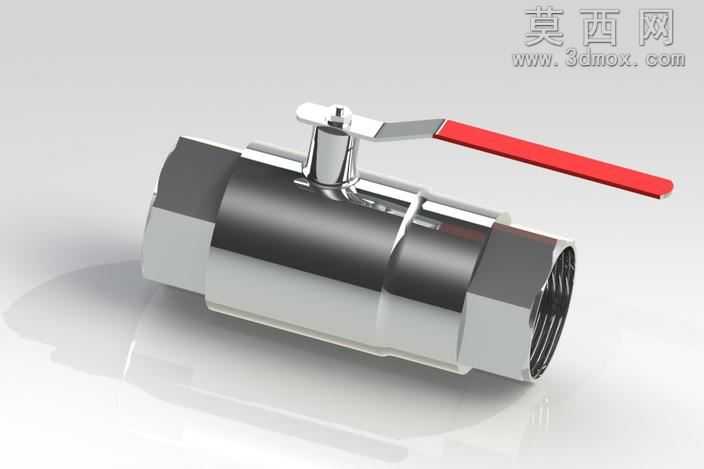

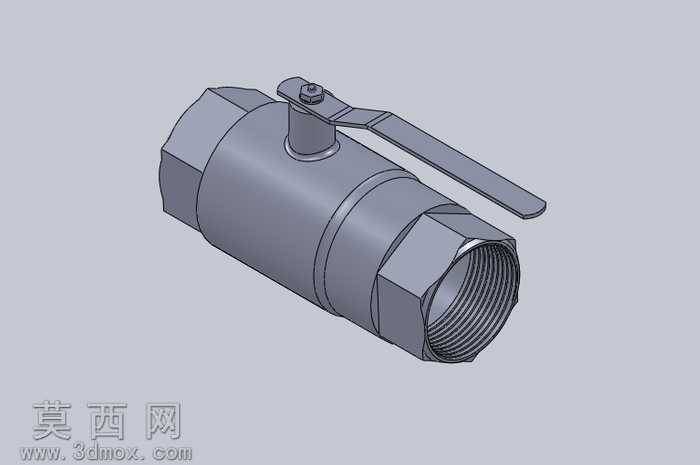

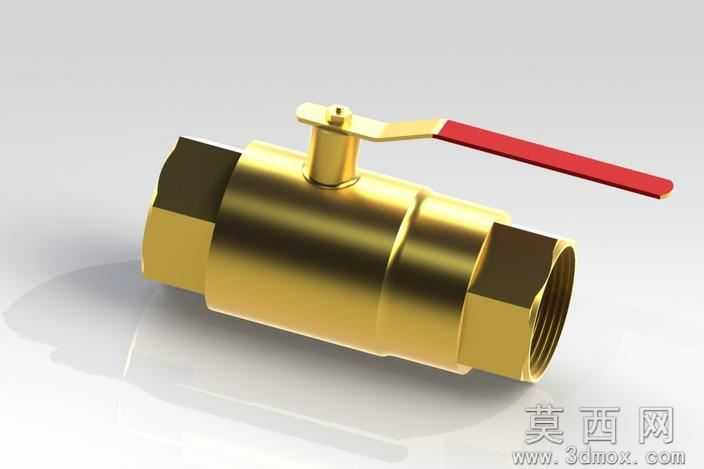

本模型为手动内螺纹球阀的三维参数化设计成果，建模过程以实际工业球阀的生产尺寸为基准，通过三维建模软件完成全结构的特征化搭建，首先绘制阀体主体的回转截面草图，通过拉伸、旋转切除等基础特征构建出两端带内螺纹的中空阀体结构，两端六角外形的建模严格遵循手动安装的扳手尺寸规范，保证模型与实际加工尺寸的一致性。阀芯部分采用球形回转体结构，通过切除特征加工出介质流通的通孔，与阀体内部的密封面配合尺寸经过精确约束，确保模拟装配状态下阀芯转动时的密封贴合度符合设计要求。阀杆部分采用阶梯轴结构建模，下端与阀芯顶部的卡槽完成配合约束，上端设置手柄安装的扁位结构，同时添加阀杆密封位的台阶特征，还原实际阀门的密封装配逻辑。手柄采用钣金类特征建模，通过拉伸、圆角处理完成长条形操作手柄的外形构建，端部的安装孔与阀杆上端的扁位尺寸完全匹配，顶部的固定螺母采用标准件建模流程，通过螺纹特征还原紧固件的装配结构。模型渲染阶段采用金属哑光材质赋予阀体、阀杆、手柄部件，还原不锈钢球阀的真实质感，内螺纹部分通过纹理贴图还原螺纹的牙型细节，整体装配体添加同轴度、配合面重合等装配约束，完整还原球阀的实际装配关系，可直观展示阀门的内部构造与手动操作的运动逻辑，设计过程中充分考虑了零件的可加工性，所有特征均符合常规机械加工的工艺要求，无无法实现的异形结构，可用于阀门类产品的结构演示、装配教学以及相关管路系统的配套三维布局使用。
