SA818嵌入式1W功率对讲机通讯模块

　　在手持对讲终端、小型嵌入式通讯设备的开发场景中，这类集成式对讲模块的选型直接决定了终端产品的开发周期与最终通讯性能。不同于传统分立元件搭建的对讲电路，这款SA818模块将核心通讯链路的所有功能单元做了高集成度封装，结构工程师在做整机布局时不需要再为射频匹配电路、微控单元与功放电路的排布预留分散空间，仅需按照模块的安装边界预留对应焊盘位置即可，大幅压缩了手持终端的内部空间占用。

　　从实际功能落地角度看，模块内置的高性能微控制器承担了通讯协议处理、参数配置响应的核心工作，窄带射频收发IC负责完成无线信号的调制解调与收发切换，板载集成的射频功率放大器可稳定输出1W的射频功率，满足短距离对讲场景的信号覆盖需求。对外预留的标准UART接口是整机开发时的核心交互通道，开发人员不需要深入理解射频电路的底层逻辑，仅需通过串口指令即可完成工作频点、收发模式、音频参数的配置，大幅降低了对讲类产品的开发门槛，终端设备侧仅需额外搭配音频放大器、麦克风与扬声器单元，即可快速搭建出完整可用的对讲功能链路。

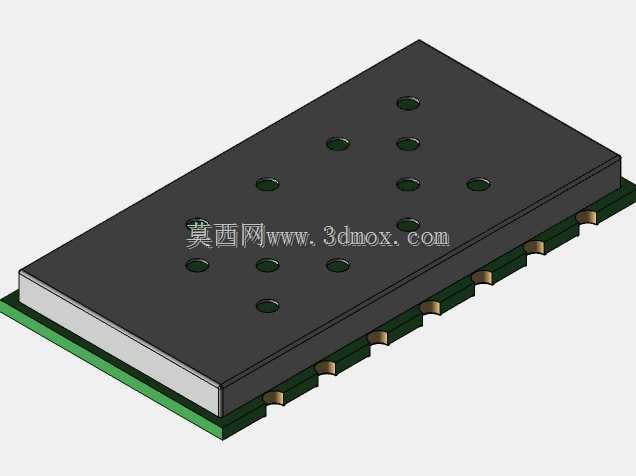

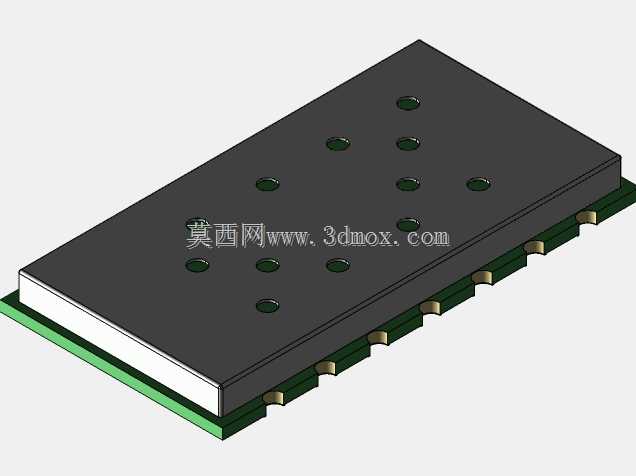

　　在结构设计维度，这款模块采用表贴式封装设计，主体外形为规整的矩形薄型结构，底部沿长边排布半圆弧状的表贴焊盘，既保证了焊接后的结构强度，也为自动化贴片生产提供了便利。模块顶面预留的多组圆形定位孔，并非用于螺丝锁附，而是生产过程中用于PCB定位、模块屏蔽罩贴合的工艺孔位，结构设计时不需要在对应位置预留避让凸台，仅需保证模块上方预留足够的屏蔽罩安装空间即可，避免与终端壳体的内部筋位产生干涉。模块的厚度尺寸经过优化，在集成了射频功放、控制电路与屏蔽结构的前提下，整体厚度控制在极低水平，可轻松嵌入到轻薄型手持对讲设备、小型穿戴式通讯终端内部，不会对整机的厚度控制造成额外负担。

　　从实际应用场景的适配性来看，这类高集成度模块的优势十分明显：在工业现场的手持巡检终端中，不需要为对讲功能单独划分大块电路板空间，可将更多空间留给电池、传感器与主控电路；在小型团队通讯设备的开发中，简化的接口设计让硬件调试周期大幅缩短，不需要配备专业的射频调试工程师即可完成功能落地；在嵌入式集成场景下，模块的超小尺寸可以轻松嵌入到各类已有手持设备中，为原有设备追加对讲功能，不需要对原有设备的结构做大幅改动。

　　设计这类集成通讯模块时，研发团队重点平衡了集成度与易用性的关系：如果将音频功放也集成到模块内部，虽然能进一步减少终端外围元件数量，但音频功放的发热会直接影响射频电路的工作稳定性，同时不同终端产品对音频输出功率的需求差异较大，集成后反而会限制模块的适用场景，因此最终选择将音频放大环节留给终端侧灵活配置。模块的焊盘排布经过优化，将电源、地、串口、音频接口的引脚做了分区排布，既减少了信号之间的串扰，也方便终端PCB做走线布局，降低了Layout工程师的布线难度。射频部分的匹配电路全部在模块内部完成校准，终端应用时不需要额外添加射频匹配元件，仅需按照参考设计连接天线馈点即可保证射频性能稳定，避免了终端厂商因射频调试能力不足导致的通讯距离缩水、信号不稳定等问题。

　　在安装边界的考量上，结构设计人员需要注意，模块底部的焊盘伸出长度有明确的工艺要求，PCB焊盘需要对应做加长处理以保证焊接可靠性，模块四周需要预留至少1mm的工艺空间，避免与周边过高元件产生贴装干涉。模块上方的屏蔽区域不能布置金属材质的壳体筋位，否则会对射频信号产生屏蔽，影响通讯距离与信号质量，天线馈线的走线需要远离模块的高频信号区域，避免引入不必要的干扰。对于需要做防水设计的手持终端，模块本身不具备防水能力，需要依靠整机壳体的密封结构来实现防护，不需要对模块本身做额外的灌封处理，避免灌封材料影响射频电路的参数一致性。
